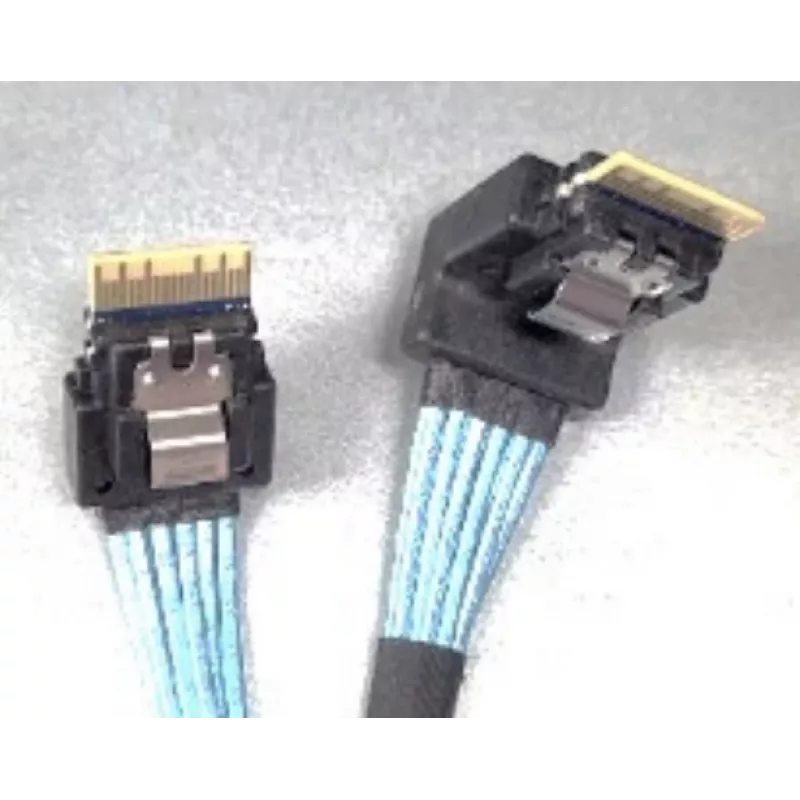

SAS kabelis Intel CYPCBLSL216KIT SlimSAS į SlimSAS

SAS kabelis Intel CYPCBLSL216KIT SlimSAS į SlimSAS yra „SlimSAS“ skirstytuvų kabelių rinkinys, skirtas „Intel“ serverių sistemoms (suderinamas su „Intel Server M50CYP“ ir „Intel Server Board M50CYP“). Komplektas leidžia nukreipti PCIe NVMe saugyklą į priekinius diskų skyrius 2U M50CYP2UR x16 priekinių diskų skyrių sistemoje, sujungiant CPU SlimSAS išėjimus su HSBP SlimSAS SSD įėjimais.

Privalumai

Komplekte yra keturi specialūs skirtingo ilgio „SlimSAS“ skirstytuvų kabeliai, atitinkantys vidinio serverio maršruto parinkimo poreikius ir užtikrinantys tinkamą ryšį tarp serverio plokštės CPU SlimSAS prievadų ir HSBP SlimSAS SSD įėjimų. „SlimSAS“ į „SlimSAS“ jungtys išsaugo signalo vientisumą PCIe NVMe saugyklai ir yra skirtos tiesioginiam suderinamumui su nurodytais „Intel“ serverių modeliais.

Tinka

• PCIe NVMe saugyklos nukreipimui į priekinius diskų skyrius 2U „Intel M50CYP“ sistemose
• „Intel Server Board M50CYP“ SlimSAS CPU prievadų prijungimui prie HSBP SlimSAS SSD įėjimų
• Serverio priežiūrai ar atnaujinimams, kuriems reikia kelių vidinių „SlimSAS“ jungčių

Pagrindinės specifikacijos

• Modelis: Intel CYPCBLSL216KIT
• Jungties tipas: SlimSAS į SlimSAS (skirstytuvų kabeliai)
• Pridedami kabeliai ir ilgiai (apytiksliai): 275/255 mm skirstytuvas, 305/325 mm skirstytuvas, 360/340 mm skirstytuvas, 240/260 mm skirstytuvas
• Suderinamumas: Intel Server M50CYP ir Intel Server Board M50CYP; skirta 2U M50CYP2UR x16 priekinių diskų skyrių sistemoms
• MPN: CYPCBLSL216KIT
• EAN: 5032037213103

Kaip naudoti

Identifikuokite atitinkamus CPU SlimSAS prievadus serverio plokštėje (CPU0 ir CPU1) ir HSBP SlimSAS SSD įėjimus (kairįjį ir dešinįjį), nurodytus SSD pozicijoms. Prijunkite kiekvieną skirstytuvo kabelį tarp nurodyto CPU x4 SlimSAS prievado ir atitinkamo HSBP x8 SlimSAS SSD įėjimo, atsižvelgdami į kabelių ilgį ir maršruto parinkimą, kad išvengtumėte staigių lenkimų. Pritvirtinkite kabelius korpuse pagal poreikį ir patikrinkite jungtis prieš įjungdami sistemą.

Rekomendacijos

Įstatykite ir nutieskite kabelius, kai serveris yra išjungtas ir įžemintas, kad išvengtumėte ESD. Naudokite pateiktus skirtingus kabelių ilgius, kad sumažintumėte trikdžius ir palaikytumėte tinkamą oro srautą. Patikrinkite suderinamumą su jūsų konkrečia „Intel M50CYP“ sistemos versija ir laikykitės serverio gamintojo gairių dėl NVMe diskų konfigūracijos.
