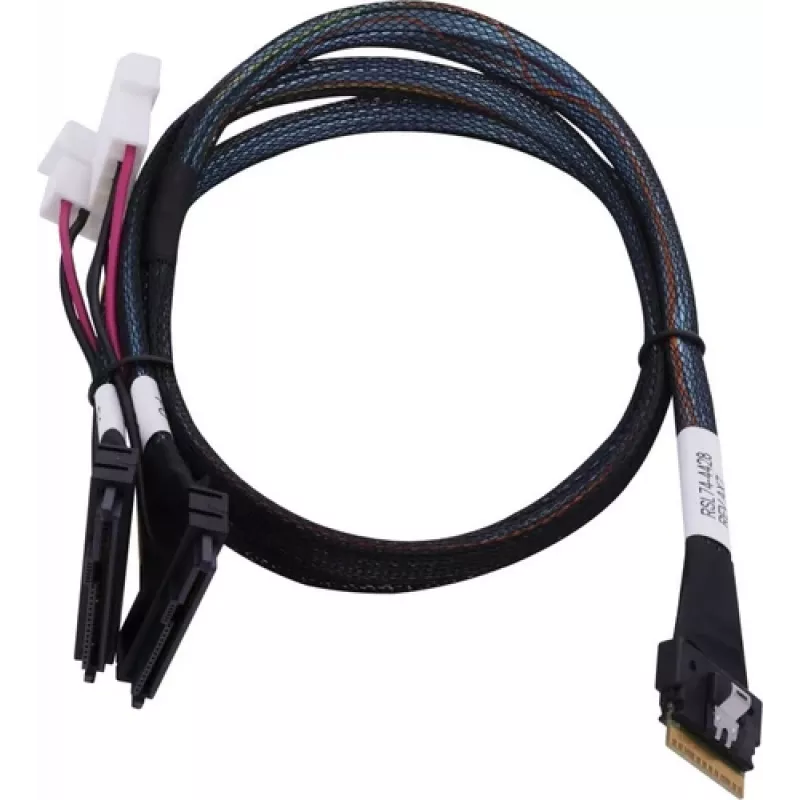

SAS laidas ADAPTEC Microchip Technology 2305500-R SlimSAS ×8 į 2×2SFF-8639 U.2, 0,8 m, juodas

ADAPTEC Microchip Technology 2305500-R yra vidinis SlimSAS ×8 (SFF-8654) į du SFF-8639 (U.2) 2×2SFF-8639 laidas, sukurtas trumpiems vidiniams sujungimams serverių ir saugojimo sistemose. 0,8 m ilgio ir juodos spalvos laidas užtikrina tiesioginio prijungimo ryšį, palaikantį SAS, SATA ir NVMe trijų režimų įrenginius, leidžiantį vieną SlimSAS ×8 prieglobos sąsają prijungti prie dviejų U.2 diskų arba jungčių skydelio prievadų. Jis skirtas naudoti su SAS valdikliais, RAID adapteriais ir HBA, kai reikalingas kompaktiškas, patikimas vidinis ryšys.

Privalumai

Šis SlimSAS ×8 į du U.2 laidas siūlo kompaktišką, gamykloje užbaigtą sprendimą, kuris sumažina adapterių plokščių ar sudėtingo kabelių vedžiojimo korpuso viduje poreikį. Jo trijų režimų konstrukcija užtikrina suderinamumą su SAS, SATA ir NVMe saugojimo įrenginiais naudojant tą patį jungties standartą, supaprastindama aparatinės įrangos konfigūracijas. 0,8 m ilgis tinka tipiškam vidiniam serverių išdėstymui, o tiesios jungtys abiejuose galuose užtikrina nuspėjamą sujungimą ir išlyginimą montavimo metu.

Tinka

• SAS valdiklių arba RAID/HBA adapterių prijungimui prie U.2 (SFF-8639) diskų arba jungčių skydelių serveriuose
• Trumpiems vidiniams ryšiams stovo ir bokštinių serverių saugojimo skyriuose
• Tiesiogiai prijungtoms saugojimo konfigūracijoms, kurioms reikia NVMe, SATA arba SAS įrenginių prieigos per SlimSAS ×8 sąsają

Pagrindinės specifikacijos

• Laido tipas: Vidinis SlimSAS ×8 (SFF-8654) į du SFF-8639 (U.2)
• Palaikomi protokolai: SAS, SATA, NVMe (trijų režimų)
• Jungties orientacija: Tiesi SlimSAS ×8 prieglobos pusėje; dvi tiesios SFF-8639 (U.2) įrenginio pusėje
• Ilgis: 0,8 m
• Spalva: Juoda
• Pritaikymas: Tiesioginis prijungtas vidinis serverio/saugojimo ryšys

Kaip naudoti

Išjunkite sistemą ir prieš montuodami laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių. Nutieskite laidą korpuso viduje, kad netrukdytų oro srautui ar netrukdytų kitiems komponentams. Įkiškite SlimSAS ×8 (SFF-8654) jungtį į suderinamą valdiklio arba adapterio lizdą, tada prijunkite dvi SFF-8639 (U.2) jungtis prie U.2 diskų arba jungčių skydelio prievadų, užtikrindami saugų ir tvirtą kiekvienos jungties įsitaisymą. Po prijungimo patikrinkite diskų aptikimą serverio programinėje įrangoje arba operacinėje sistemoje ir atkurkite maitinimą.

Rekomendacijos

Naudokite šį laidą tik trumpiems vidiniams sujungimams; venkite per didelio lenkimo ir laikykitės gamintojo rekomenduojamų lenkimo spindulio ribų, kad išlaikytumėte signalo vientisumą. Užtikrinkite prieglobos valdiklio ir diskų suderinamumą su trijų režimų U.2 sąsajomis ir patikrinkite, ar programinė įranga ir tvarkyklės palaiko NVMe arba SAS režimus, kaip reikalaujama.
