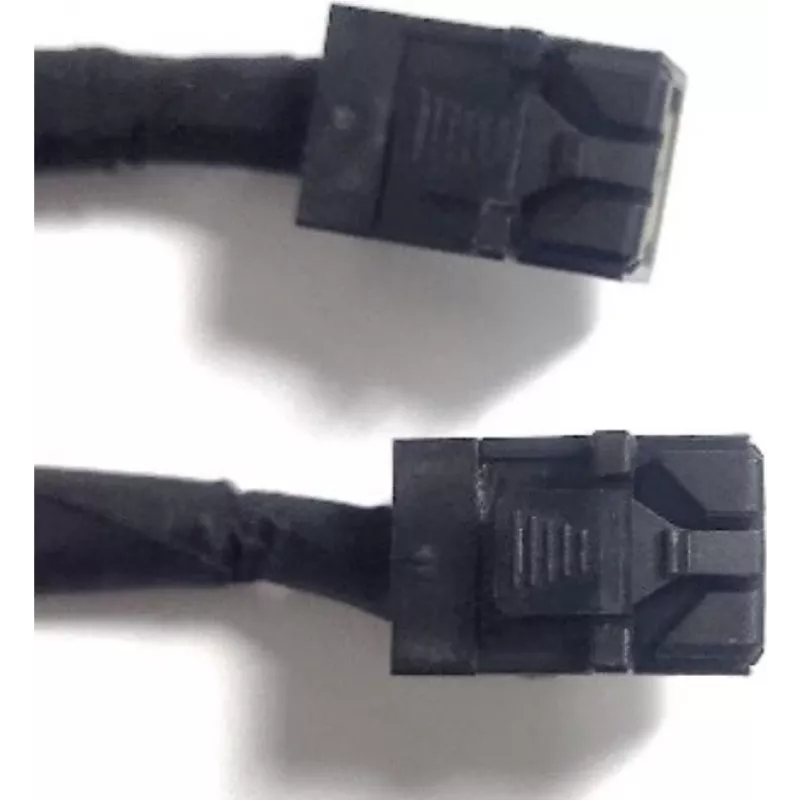

SAS kabelis Intel CYPCBLHDHDXXX1

Intel CYPCBLHDHDXXX1 yra Mini SAS HD kabelių rinkinys, skirtas 1U ir 2U serverių sistemoms, palaikančioms SAS/SATA diskus priekiniuose diskų skyriuose. Rinkinį sudaro trijų ilgių juodi Mini SAS HD į Mini SAS HD kabeliai, skirti prijungti papildomą plokštę arba serverio plokštės Mini SAS HD jungtį prie karšto keitimo atgalinės plokštės (HSBP) Mini SAS HD jungties, užtikrinant patikimą didelės spartos duomenų perdavimą tarp valdiklių ir diskų skyrių.

Privalumai

Šie Mini SAS HD kabeliai užtikrina tiesioginį, kompaktišką ryšį tarp valdiklio (RA) ir atgalinės plokštės (VT) Mini SAS HD prievadų, sumažindami kabelių netvarką stelažiniuose 1U ir 2U sistemose. Trys komplekte esantys kabelių ilgiai (640 mm, 810 mm ir 930 mm) suteikia montavimo lankstumo skirtingiems serverių išdėstymams. Kabeliai naudoja pramonėje standartines Mini SAS HD jungtis, suderinamas su SAS ir SATA diskais, ir tinka įmonių saugyklų ir serverių aplinkai.

Tinka

• Prijungti papildomus RAID valdiklius prie karšto keitimo atgalinių plokščių 1U ir 2U serveriuose
• Sujungti serverio plokštės Mini SAS HD prievadus su priekiniais diskų skyriais
• Įmonių saugyklų konfigūracijoms, reikalaujančioms SAS/SATA diskų palaikymo

Pagrindinės specifikacijos

• Gamintojas: Intel
• Modelis / MPN: CYPCBLHDHDXXX1
• EAN: 5032037221511
• Jungties tipas: Mini SAS HD (abu galai)
• Kabelio spalvos: juoda
• Komplekte esantys ilgiai: 1 × 640 mm, 1 × 810 mm, 1 × 930 mm
• Suderinama su: SAS ir SATA diskais, HSBP Mini SAS HD jungtimis, papildomos plokštės arba serverio plokštės Mini SAS HD jungtimis

Kaip naudoti

Nustatykite Mini SAS HD jungtį ant papildomos RAID kortelės arba serverio plokštės (RA) ir Mini SAS HD jungtį ant karšto keitimo atgalinės plokštės (VT). Pasirinkite kabelio ilgį, kuris geriausiai tinka vidiniam 1U arba 2U korpuso išvedžiojimui. Sulygiuokite Mini SAS HD jungtį ir tvirtai įkiškite, kol užsifiksuos; specialių įrankių nereikia. Nutieskite kabelį vengdami aštrių lenkimų ir palaikydami oro srautą serverio korpuse. Jei reikia, pritvirtinkite kabelius raiščiais arba spaustukais, kad sumažintumėte jungčių apkrovą.

Rekomendacijos

Patikimam veikimui naudokite pateiktus kabelių ilgius, kad sumažintumėte perteklinį laisvumą, venkite staigių lenkimų, galinčių pažeisti vidinius laidininkus, ir junkite tik tada, kai serveris išjungtas, arba laikydamiesi aparatinės įrangos gamintojo nurodytų karšto keitimo procedūrų. Prieš montuodami patikrinkite suderinamumą su jūsų valdiklio ir atgalinės plokštės Mini SAS HD kontaktų išdėstymu.
