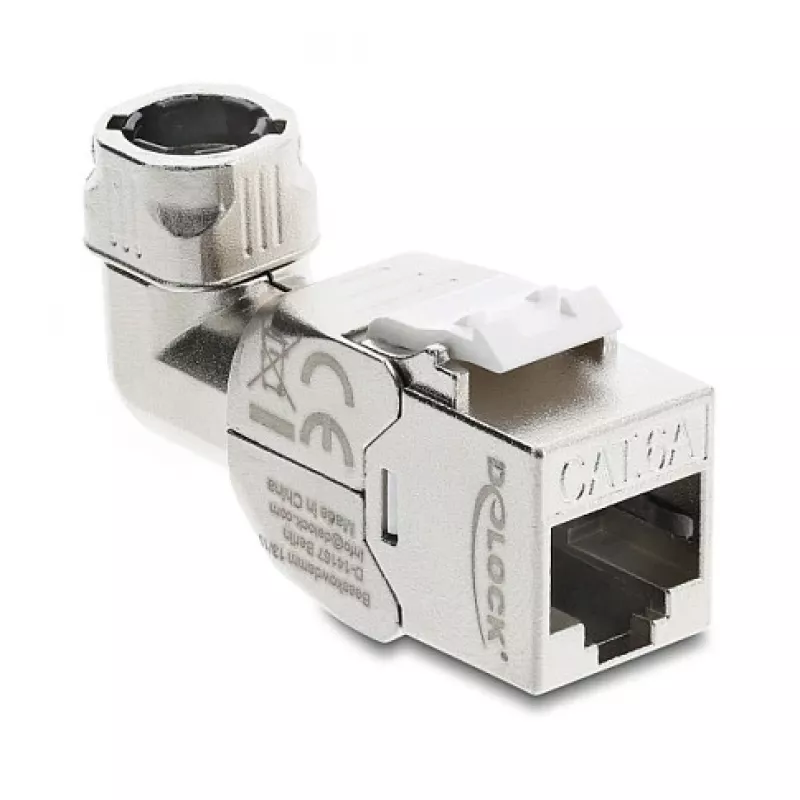

RJ45 Keystone modulio lizdas Cat.6A be įrankių 90° DELOCK 90800

DELOCK Keystone RJ45 modulis Cat.6A be įrankių 90° yra „keystone“ lizdas, skirtas montuoti pataisų skyduose, sieniniuose rėmeliuose arba paviršinio montavimo dėžutėse. Modulis palaiko Cat6A kabelių sistemą ir suteikia kompaktišką, stačiakampį prijungimo tašką, tinkamą struktūriniam kabelių išvedžiojimui biuruose, serverinėse ir gyvenamosiose patalpose. Be įrankių atliekama konstrukcija leidžia greitai užbaigti vytos poros kabelius be specialių užspaudimo įrankių, o 90° orientacija padeda taupyti erdvę už skyrių ir plokščių.

Privalumai

„Keystone“ modulis siūlo kabelių užbaigimą be įrankių, suderinamumą su Cat6A veikimo reikalavimais ir erdvę taupantį stačiakampį formos faktorių. Jis sukurtas greitam montavimui ir keitimui standartinėse „keystone“ angose, sumažinant prastovas atliekant laidų pakeitimus. Produktas užtikrina patikimus elektrinius kontaktus sparčiajam Ethernet tinklui iki Cat6A specifikacijų ir išlaiko kompaktišką pėdsaką tankaus montavimo atveju.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite „keystone“ modulį į suderinamą „keystone“ angą sieniniame rėmelyje, pataisų skyde arba paviršinėje dėžutėje, kol jis užsifiksuos. Paruoškite kabelį nuimdami išorinį apvalkalą iki rekomenduojamo ilgio, sulygiuokite atskiras poras pagal spalvų kodą, atspausdintą ant modulio, ir įkiškite kiekvieną laidininką į atitinkamą įrankių nereikalaujantį užbaigimo lizdą. Įspauskite laidininkus į lizdus, kol jie įsitvirtins; IDC užbaigimas perpjaus izoliaciją ir sukurs kontaktą. Po užbaigimo patikrinkite jungtį įkišdami RJ45 komutacinį kabelį ir išbandydami tinklo testeriu arba patvirtindami ryšio/veikimo indikaciją prijungtoje tinklo įrangoje.

Rekomendacijos

Norint užtikrinti patikimą Cat6A veikimą, naudokite tinkamą Cat6A klasės kabelį ir užtikrinkite tinkamą kabelių tvarkymą, kad būtų išvengta staigių lenkimų šalia 90° modulio. Užbaigimo metu patikrinkite porų sulygiavimą ir įsitvirtinimą, o po montavimo išbandykite kiekvieną prievadą, kad užtikrintumėte signalo vientisumą ir teisingą laidų schemą.
