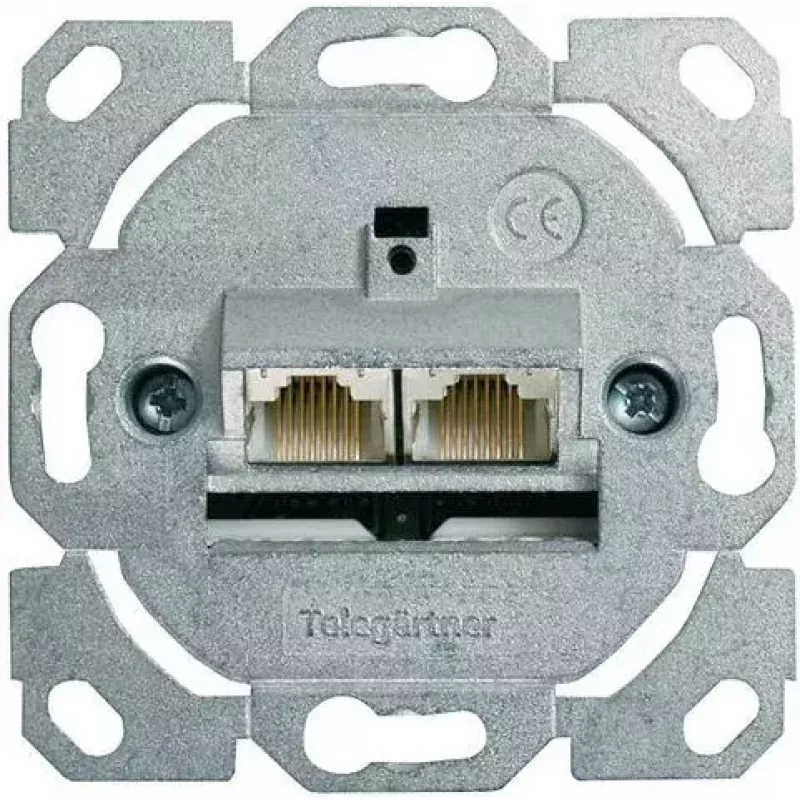

RJ-45 lizdas Telegärtner J00020A0502

„Telegärtner J00020A0502“ lizdas yra visiškai ekranuotas RJ-45 lizdas, skirtas 6A kategorijos instaliacijoms ir profesionaliam tinklų kabeliavimui. Jis užtikrina 360° ekranavimo kontaktą ir įtempimo sumažinimą naudojant atskirus fiksuotus varžtinius gnybtus išoriniam kabelio apvalkalui ir ekranui, palaiko laidų sujungimą 8x45° žingsniais iš visų krypčių ir leidžia horizontalų arba vertikalų kabelio įvadą. Kompaktiška konstrukcija su mažu montavimo gyliu tinka standartinėms sieninėms ir grindų montavimo dėžutėms bei yra suderinama su įvairiomis skirtingų jungiklių programų dengiamosiomis plokštelėmis.

Privalumai

Palaiko Cat.6A perdavimo našumą pagal ISO/IEC 11801 ir EN 50173-1, užtikrinant greitą duomenų perdavimą. Visiškai ekranuota konstrukcija su galimybe prijungti įžeminimą visuose keturiuose kampuose (DIN 46342-1, 6,3 mm), siekiant geresnio EMS našumo. Lankstus kabelio įvadas ir fiksuoti varžtiniai gnybtai supaprastina montavimą ir sumažina kelių atsarginių variantų poreikį. Papildomos funkcijos, tokios kaip įmontuojamas permatomas žymėjimo laukelis, apsauginės sklendės, nuimamas vertikalus tvirtinimo bėgelis ir keičiama apsauga nuo perlenkimo 6 ir 8 kontaktų kištukams, padidina montavimo universalumą ir ilgalaikį naudojimą.

Tinka

• Profesionalioms Cat.6A tinklo instaliacijoms biuruose ir duomenų patalpose
• Ekranuotoms (STP/FTP) kabelių sistemoms, kurioms reikia geresnės EMS apsaugos
• Sieninėms ir grindų (grindų dėžių) instaliacijoms su ribotu montavimo gyliu
• Aplinkoms, kuriose reikalingas modulinių dengiamųjų plokštelių suderinamumas

Pagrindinės specifikacijos

• Standartas: Cat.6A pagal ISO/IEC 11801; EN 50173-1
• Ekranavimas: Visiškai ekranuotas, 360° kontaktas
• Kabelio įvadas: Kintamas, laidų sujungimas 8x45° žingsniais; horizontalus arba vertikalus įvadas
• Įžeminimas: Galimybė prijungti įžeminimą keturiuose kampuose (DIN 46342-1; 6,3 mm)
• Montavimo gylis: Žemo profilio konstrukcija, tinkama grindų montavimo dėžutėms
• Suderinamumas: Veikia su 6 kontaktų (RJ11/12) ir 8 kontaktų (RJ45) jungtimis pakaitomis
• Montavimo savybės: Fiksuoti varžtiniai gnybtai apvalkalui ir ekranui, nuimamas vertikalus tvirtinimo bėgelis

Kaip naudoti

Nuimkite kabelio izoliaciją pagal gamintojo instrukcijas, įdėkite išorinį apvalkalą ir ekraną į atitinkamus fiksuotus varžtinius gnybtus ir pritvirtinkite, kad būtų užtikrintas 360° ekranavimo kontaktas. Sujunkite laidus pagal pasirinktą laidų kryptį; lizdas gali būti pasiekiamas ir laidai sujungiami 8x45° žingsniais, kad atitiktų kabelio maršrutą. Sumontuokite įrenginį sieninėje arba grindų dėžutėje naudodami keturių skylių laikančiąją žiedą ir, jei reikia, pritvirtinkite nuimamą vertikalų tvirtinimo bėgelį grindų instaliacijoms. Uždėkite norimos jungiklių programos dengiamąją plokštelę ir, jei reikia, pridėkite permatomą žymėjimo laukelį prie dangtelio. Prijunkite įžeminimo jungtį ten, kur to reikalauja vietinės įžeminimo praktikos.

Rekomendacijos

Siekiant optimalaus perdavimo ir EMS našumo, naudokite ekranuotus Cat.6A (STP/FTP) kabelius, užtikrinkite, kad ekranas būtų tinkamai pritvirtintas prie fiksuotų varžtinių gnybtų, ir prijunkite įžeminimą artimiausiame tinkamame įžeminimo taške, laikydamiesi vietinių montavimo standartų.
