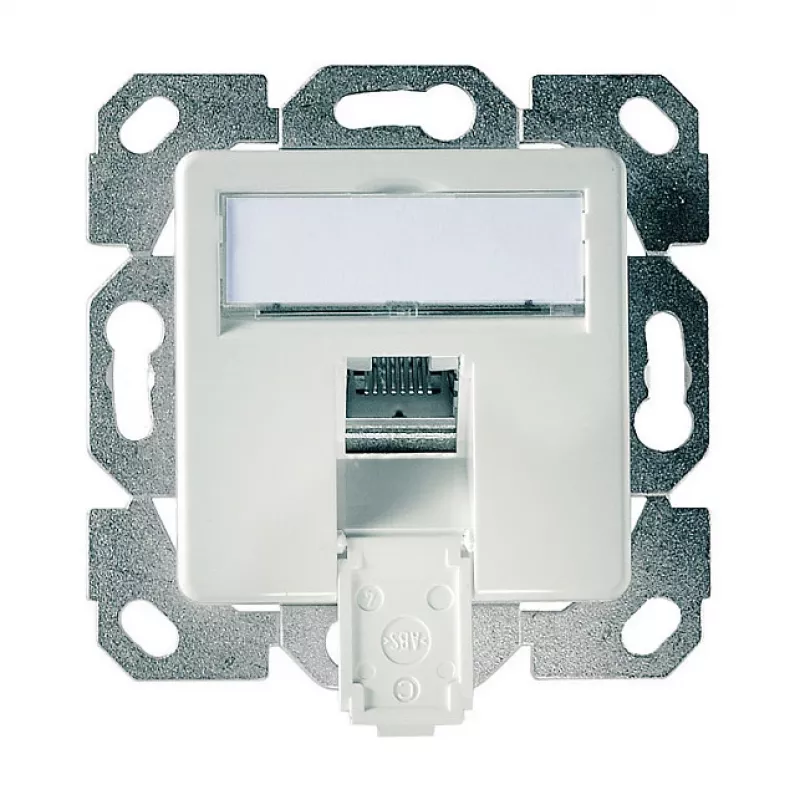

RJ-45 kištukinis lizdas Telegärtner J00020A0505

Telegärtner J00020A0505 yra RJ-45 kištukinis lizdas, skirtas Cat.6A tinklo programoms, kurioms reikia visiškai ekranuotų jungčių. Jis palaiko Cat.6A perdavimo našumą pagal ISO/IEC 11801 ir EN 50173-1 standartus, siūlo 360° ekranavimo kontaktą ir įtempimo sumažinimą bei tinka standartinėms sieninėms dėžutėms, kurių matmenys 70 mm (P) x 37 mm (G) x 70 mm (A). Modulis tinkamas gyvenamosioms ir komercinėms instaliacijoms, kur reikalingas patikimas, didelės spartos laidinis ryšys.

Privalumai

Visiškai ekranuota konstrukcija su 360° kontaktu ir atskirais užfiksuojamais varžtiniais spaustukais užtikrina saugią EMC apsaugą ir įtempimo sumažinimą. Lizdas gali būti prijungiamas bet kuria kryptimi 8 x 45° žingsniais, kas sumažina atsargų įvairovę ir supaprastina instaliacijos planavimą. Jis palaiko horizontalų ar vertikalų montavimą, turi mažą montavimo gylį, kad būtų galima naudoti grindų dėžutėse per šoninį kabelio įvadą, ir siūlo galimybę įjungti įžeminimą visuose keturiuose kampuose pagal DIN 46342-1 (6,3 mm). Dizainas leidžia derinti su įvairiomis dengiančiomis plokštelėmis ir apima tokias funkcijas kaip paprastas laidų pirminis rūšiavimas, apsauginės sklendės, pritaikomas atlenkiamas permatomas etikečių laukelis ir keičiamas 6 ir 8 kontaktų jungčių naudojimas be papildomų komplektų.

Tinka

• Didelės spartos eterneto tinklams, kuriems reikalingas Cat.6A našumas
• Ekranuotoms tinklo instaliacijoms, jautrioms elektromagnetiniams trukdžiams
• Gyvenamosioms ir komercinėms sieninėms bei grindinėms kištukinių lizdų programoms
• Instaliacijoms, kuriose reikalingas lankstus kabelio įvedimo kryptis ir mažas montavimo gylis

Pagrindinės specifikacijos

• Modelis: Telegärtner J00020A0505
• Jungtis: RJ-45 kištukinis lizdas
• Perdavimo kategorija: Cat.6A (ISO/IEC 11801; EN 50173-1)
• Ekranavimas: Visiškai ekranuotas, 360° kontaktas
• Kabelio įvadas: Prijungimas iš visų krypčių 8 x 45° žingsniais; kintamas įvadas horizontaliam ar vertikaliam montavimui
• Įžeminimas: Galimybė įjungti įžeminimą visuose keturiuose kampuose (DIN 46342-1; 6,3 mm)
• Montavimo gylis: Žemas profilis, tinkamas grindų dėžutėms su šoniniu kabelio įvadu
• Matmenys: 70 mm x 37 mm x 70 mm (P x G x A)
• Suderinamumas: Gali būti derinamas su įvairiomis dengiančiomis programomis; palaiko 6 ir 8 kontaktų jungtis keičiamai

Kaip naudoti

Paruoškite kabelį nuimdami išorinį apvalkalą ir surūšiuokite laidus pagal įrenginio laidų pirminio rūšiavimo nurodymus. Įkiškite kabelį į pasirinktą įvado kryptį ir pritvirtinkite ekranavimą bei apvalkalą atskirais užfiksuojamais varžtiniais spaustukais, kad užtikrintumėte 360° kontaktą ir įtempimo sumažinimą. Jei reikia, prijunkite įžeminimą viename iš keturių kampų pagal DIN 46342-1. Sumontuokite lizdą horizontaliai ar vertikaliai sieninėje dėžutėje arba grindų montavimo dėžutėje; jei reikia, pritaikykite dengiančią plokštelę arba permatomą etikečių laukelį. Naudokite apsaugines sklendes ir nuimamą vertikalų tvirtinimo bėgelį, kur tai taikoma.

Rekomendacijos

Norint išlaikyti optimalų Cat.6A našumą, naudokite atitinkamai įvertintus ekranuotus Cat.6A kabelius ir užtikrinkite, kad ekranavimas būtų tinkamai prispaustas. Laikykitės vietinių instaliacijos standartų ir patikrinkite įžeminimo tęstinumą, kai naudojate įžeminimo jungtį.
