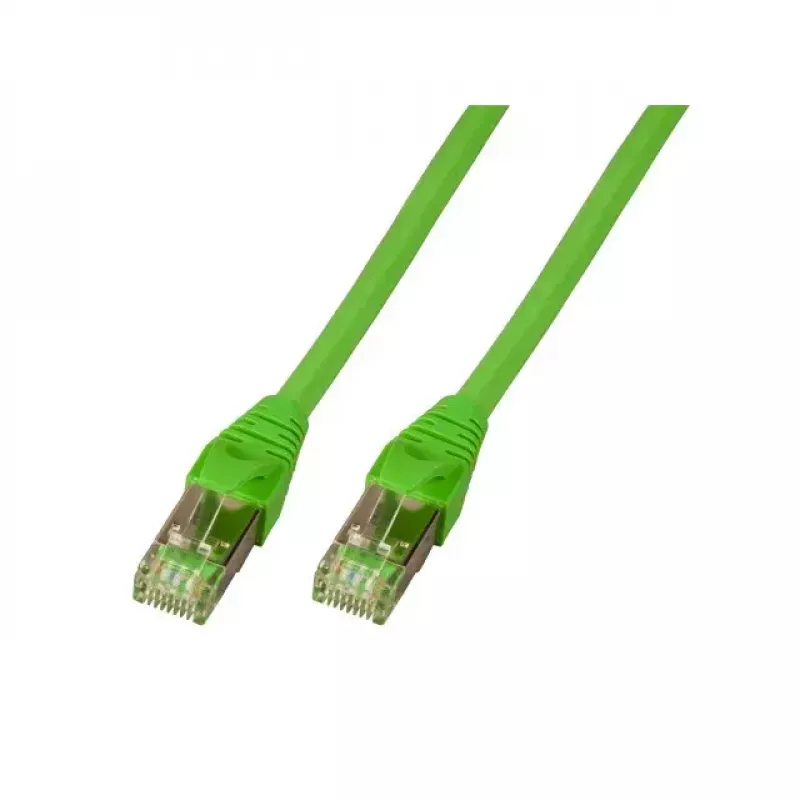

Tinklo kabelis EFB Elektronik K5530.0,5

EFB Elektronik K5530.0,5 yra 0,5 m Cat5e tinklo kabelis su SF/UTP (S-FTP) ekranavimu ir lietomis RJ45 jungtimis. Jis turi 50 μ auksu padengtus kontaktus ir PUR apvalkalą žalios spalvos (RAL6018). Kabelis sukurtas patikimam signalo perdavimui su maža diferencine varža ir užtikrina išplėstą temperatūros veikimo diapazoną nuo -40 °C iki +80 °C.

Privalumai

Ekranuota SF/UTP konstrukcija su 360° ekrano kontaktu pagerina EMC veikimą ir sumažina trukdžius. Auksu padengti RJ45 kontaktai (50 μ) užtikrina patvarias, mažos varžos jungtis, kurių minimalus kontaktų patvarumas yra 750 sujungimo ciklų. Lietas įtempimo sumažinimas su fiksatoriaus apsauga padidina jungties ilgaamžiškumą, o PUR apvalkalas suteikia mechaninį tvirtumą ir atsparumą aplinkos poveikiui.

Tinka

• Tinklo įrenginių prijungimui nedideliais atstumais (0,5 m)
• Pramoninėms ir biuro aplinkoms, kurioms reikalingas geresnis atsparumas EMI/EMC trukdžiams
• Programoms, kurioms reikalingas patvarus, lankstus kabelis su išplėstu temperatūros diapazonu

Pagrindinės specifikacijos

• Standartas: Cat5e (SF/UTP, S-FTP)
• Ilgis: 0,5 m
• Laidininkas: 4 x 2 x AWG26/7
• Jungtys: 2x RJ45 lietos, ekranuotos
• Kontaktų danga: 50 μ auksas
• Kontaktų patvarumas: min. 750 ciklų
• Kabelio apvalkalas: PUR, spalva RAL6018, Ø = 6,2 mm
• Temperatūros diapazonas: nuo -40 °C iki +80 °C
• Standarto / jungties atitiktis: IEC 60603-7-3

Kaip naudoti

Įjunkite RJ45 jungtis į atitinkamus ekranuotus Ethernet prievadus savo įrenginiuose. Įsitikinkite, kad abu prijungti prievadai užtikrina tinkamą ekranavimo kontaktą, kad būtų pasinaudota SF/UTP konstrukcija. Nutieskite PUR kabelį be aštrių lenkimų ir venkite mechaninio įtempimo ant lieto įtempimo sumažinimo, kad išlaikytumėte jungties vientisumą.

Rekomendacijos

Siekiant optimalaus EMC veikimo, prijunkite abu galus prie ekranuotų prievadų arba įrangos korpuso įžeminimo. Venkite pakartotinio aštraus lenkimo šalia jungties; periodiškai tikrinkite kontaktus, jei naudojama atšiaurioje aplinkoje.
