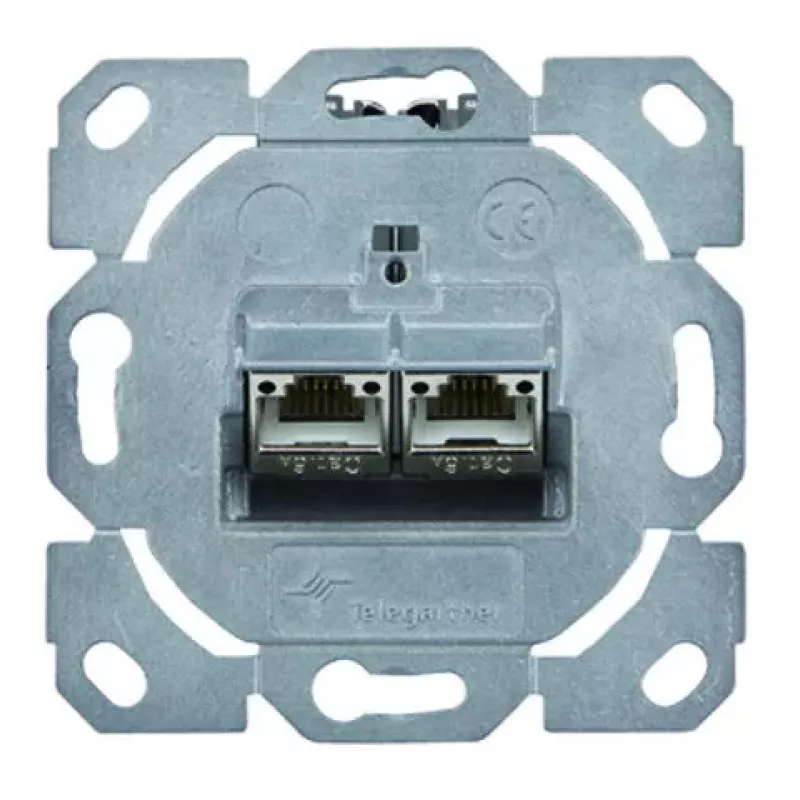

Kištukinis lizdas RJ-45 Telegärtner J00020A0529 Metalinis 2 moduliai Kategorija 6a

Telegärtner J00020A0529 metalinis RJ-45 kištukinis lizdas yra kompaktiškas, dviejų modulių paviršinis rėmelis, skirtas 6a kategorijos struktūriniam kabeliavimui. Su metaliniu korpusu, kurio plotis 41 mm, o gylis 28 mm, šis kištukinis lizdas užtikrina tvirtą prijungimo tašką didelės spartos eterneto jungtims ir atitinka Cat6a įrenginių elektrinius bei mechaninius reikalavimus. Produktas skirtas montavimui į sieną arba paslėptus lizdus, kur reikalinga patikima, ekranuota RJ-45 sąsaja.

Privalumai

Metalinė konstrukcija pagerina ekranavimą ir mechaninį patvarumą, palyginti su nemetaliniais rėmeliais, padedant sumažinti elektromagnetinius trukdžius ekranuotose kabelinėse sistemose. Jo dviejų modulių formos faktorius leidžia lanksčiai derinti modulius ir lengvai keisti atskiras jungtis. Kompaktiškas dydis tinka įrengimams su ribotu montavimo gyliu, išlaikant 6a kategorijos elektrinį našumą 10 Gigabit eterneto programoms.

Tinka

• Ekranuoti 6a kategorijos eterneto įrenginiai biuruose ir duomenų patalpose
• Paslėpti sieniniai lizdai, kur vietos yra mažai
• Aplinkos, kuriose reikalinga tvirta mechaninė apsauga ir EMI ekranavimas
• Tinklo taškai, kuriems ateityje gali prireikti modulių keitimo ar atnaujinimo

Pagrindinės specifikacijos

• Jungties tipas: RJ-45 kištukinis lizdas, 2 modulių
• Kategorija: Atitinka 6a kategorijos našumą
• Medžiaga: Metalinis korpusas geresniam ekranavimui ir patvarumui
• Matmenys: Apytiksliai 41 mm plotis, 28 mm montavimo gylis
• Pritaikymas: Ekranuotas struktūrinis kabeliavimas, palaiko iki 10 Gbps per tinkamą kabeliavimą

Kaip naudoti

Įstatykite kištukinį lizdą į suderinamą dviejų modulių sieninę plokštę ar montavimo rėmą, laikydamiesi vietinių elektros ir kabeliavimo standartų. Užbaikite ekranuotą vytos poros kabelį prie modulinio įdėklo ar suderinamų keystone lizdų pagal naudojamą laidų kodą (T568A/B) ir užtikrinkite, kad kabelio ekranas būtų tinkamai prijungtas prie metalinio korpuso. Po užbaigimo pritvirtinkite paviršinį rėmelį prie sieninės dėžutės ir priveržkite tinkamais varžtais. Išbandykite įrengtą lizdą su tinklo testeriu, skirtu 6a kategorijai, kad patikrintumėte tęstinumą, porų priskyrimą ir našumą.

Rekomendacijos

Naudokite šį metalinį kištukinį lizdą kaip ekranuotos kabelinės sistemos dalį, kad išlaikytumėte optimalią EMI apsaugą. Užtikrinkite, kad kabelio ekranas ir lizdo korpusas būtų tinkamai įžeminti ir kad visoje jungtyje būtų naudojami suderinami 6a kategorijos komponentai, siekiant nurodyto našumo. Venkite montuoti aplinkoje su korozinėmis cheminėmis medžiagomis be papildomų apsaugos priemonių.
