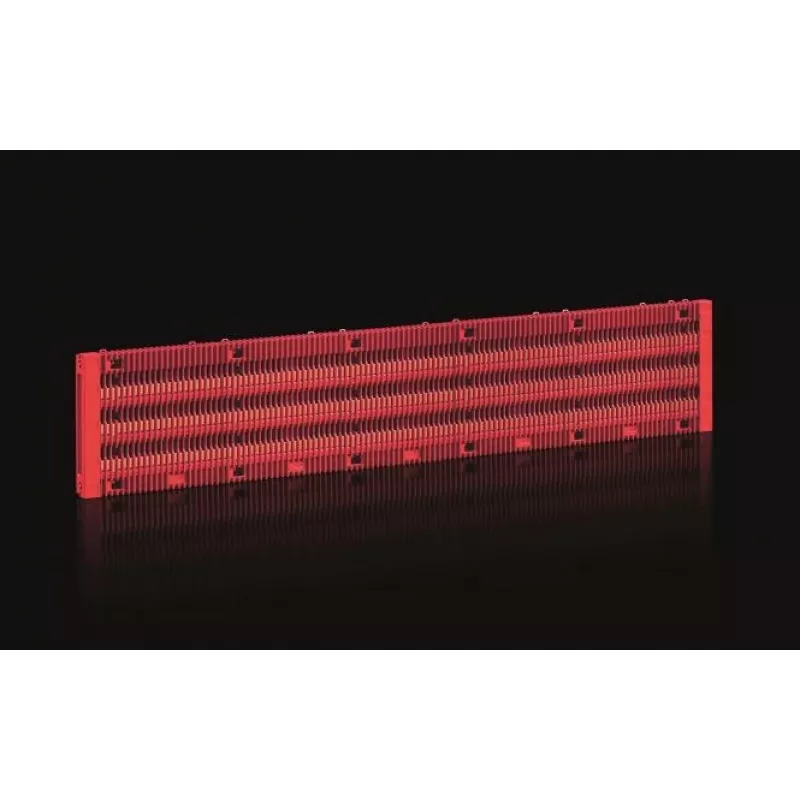

Rittal RiLineX plokštė 3p RX 9360024 60mm su šynomis 30x5mm B

Žemos įtampos skirstomuosiuose ir valdymo įrenginiuose patikimas energijos paskirstymas be sudėtingų laidų ar pernelyg didelio vietos užėmimo yra nuolatinis iššūkis. Rittal RiLineX plokštė 3p RX 9360024 tai sprendžia integruodama tris 30 x 5 mm varines šynas į kompaktišką 60 mm pločio plokštę, leidžiančią tiesiogiai montuoti į RiLineX šynų sistemas. Ši plokštė supaprastina energijos paskirstymo įrenginių konstrukciją, sumažina montavimo laiką ir galimas laidų klaidas, išlaikant didelę srovės perdavimo galią iki 630 A.

Kam skirta

Ši šynų plokštė skirta skydų gamintojams, elektros inžinieriams ir sistemų integratoriams, kurie projektuoja ir surenka žemos įtampos skirstomuosius įrenginius pagal IEC 61439. Ji tinka programoms, kurioms reikalingas trijų polių energijos paskirstymo pagrindas RiLineX korpusuose, pavyzdžiui, pramoniniai valdymo skydai, mašinų maitinimo šaltiniai ir pastatų infrastruktūros paskirstymo skydai.

Pagrindinės savybės

• Integruota 3 polių šynų sistema su varinėmis šynomis 30 x 5 mm
• Kompaktiškas 60 mm sistemos plotis, taupantis vietą
• Tiesioginis montavimas į RiLineX šynų sistemas be papildomų adapterių
• Nominali darbinė įtampa iki 690 V AC
• Srovės perdavimo galia iki 630 A, priklausomai nuo konfigūracijos
• Pagrindas ir izoliatoriai pagaminti iš poliamido (PA), šviesiai pilkos spalvos RAL 7035
• Apsaugos kategorija IP00, tinka montuoti korpusų viduje
• Atitinka IEC 61439 žemos įtampos skirstomiesiems įrenginiams

Specifikacijos

• Produkto tipas: Šynų sistemos plokštė
• Sistemos serija: RiLineX
• Polių skaičius: 3
• Šynų matmenys: 30 x 5 mm
• Sistemos plotis: 60 mm
• Nominali darbinė įtampa (AC): 690 V
• Šynų medžiaga: Varis
• Montavimo tipas: Tiesioginis montavimas RiLineX šynų sistemose
• Apsaugos kategorija: IP00
• Atitiktis standartams: IEC 61439
• Korpuso/pagrindo medžiaga: Poliamidas (PA)
• Spalva (izoliatoriai/pagrindas): RAL 7035 (šviesiai pilka)
• Srovės perdavimo galia (šyna): Iki 630 A (priklausomai nuo konfigūracijos)

Patarimai

Integruojant šią plokštę, įsitikinkite, kad aplinkinis korpusas užtikrina tinkamą apsaugą nuo tiesioginio kontakto, nes pati plokštė yra IP00. Patikrinkite šynų sukimo momento nustatymus pagal RiLineX surinkimo instrukcijas, kad būtų užtikrintos patikimos elektros jungtys. Didesnės srovės programoms apsvarstykite lygiagrečias plokštes arba patikrinkite nuostolių koeficientus pagal aplinkos temperatūrą ir korpuso vėdinimą.
