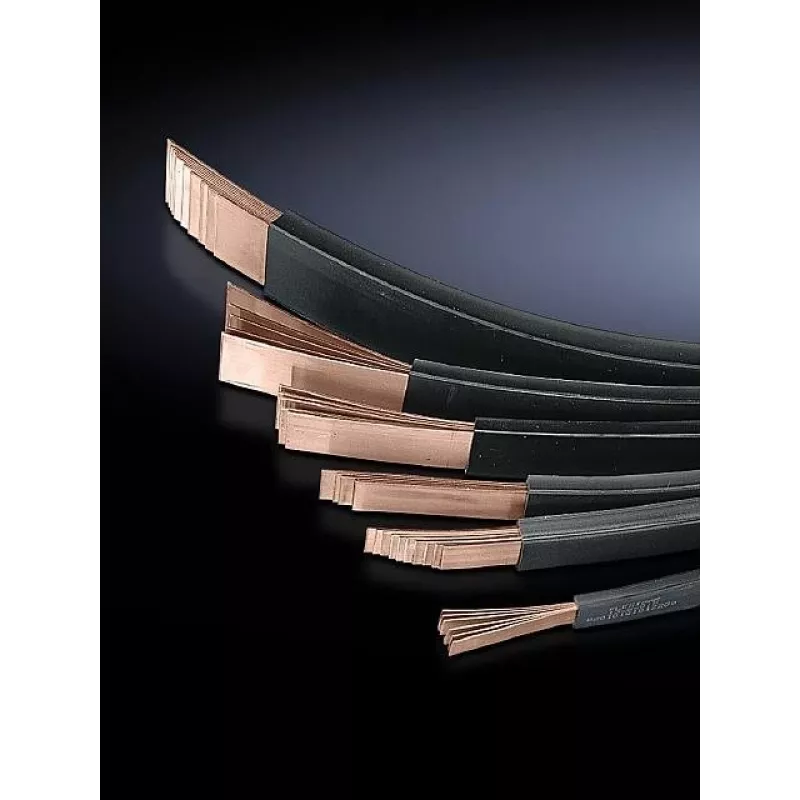

Rittal SV 3572.005 laminuota varinė šyna 2000 mm, 120 mm², 2000 A, lanksti, neizoliuota, skirta RiLine60

Rittal SV 3572.005 išsiskiria tarp maitinimo paskirstymo komponentų dėl savo laminuotos varinės konstrukcijos, kuri sujungia didelę srovės laidumo galią su nepaprastu lankstumu. Skirtingai nuo standžių šynų, ši 2000 mm ilgio šyna gali būti lengvai lenkiama ir formuojama, kad atitiktų sudėtingus skirstomųjų ir valdymo įrenginių išdėstymus, supaprastindama montavimą ir sumažindama poreikį individualiai gaminti jungtis.

Pagrindiniai privalumai

• Laminuota konstrukcija su 10 atskirų varinių lakštų, kurių kiekvienas yra 0,6 mm storio, užtikrinanti lankstumą neprarandant laidumo.
• Didelis vardinės srovės stipris iki 2000 A, tinkamas reikliems maitinimo paskirstymo uždaviniams.
• Pagaminta iš elektrolitinio vario (E-Cu), užtikrinančio puikias elektrines savybes ir atsparumą korozijai.
• Sukurta sklandžiai integracijai su Rittal RiLine60 šynų sistemomis, užtikrinant suderinamumą su įvairiais komponentais.
• Neizoliuotas vario paviršius leidžia tiesioginį prijungimą ir individualią izoliaciją pagal poreikį.

Kasdienis naudojimas

Praktinėse aplikacijose SV 3572.005 yra neįkainojamas valdymo spintose ir maitinimo paskirstymo blokuose, kur erdvė yra ribota, o laidų tiesimas sudėtingas. Dėl lankstumo elektrikai gali nutiesti šyną aplink kliūtis ir per ankštas erdves nenaudodami specialių lenkimo įrankių. 2000 mm ilgis suteikia pakankamai medžiagos keliems sujungimams, o 120 mm² skerspjūvis užtikrina mažą įtampos kritimą net esant didelėms apkrovoms. Natūralus vario apdaila yra paruošta naudojimui iš karto arba gali būti izoliuota termiškai susitraukiančiu vamzdeliu ar kitomis apsauginėmis dangomis pagal projekto reikalavimus.

Visos specifikacijos

• Medžiaga: E-Cu (elektrolitinis varis)
• Šynos tipas: laminuota
• Ilgis: 2000 mm
• Nominalus skerspjūvis: 120 mm²
• Vardinė srovė (maks.): 2000 A
• Lakštų skaičius: 10
• Atskiro lakšto plotis: 20 mm
• Atskiro lakšto storis: 0,6 mm
• Bendras vario plotis: 20 mm
• Bendras vario storis: 6 mm
• Lankstumas: lanksti
• Pritaikymas: maitinimo paskirstymas skirstomuosiuose ir valdymo įrenginiuose
• Suderinamumas: Rittal RiLine60 šynų sistemos
• Izoliacijos būsena: neizoliuota
• Spalva: varis (natūralus)
• Svoris vienam metrui: 1,075 kg/m

Galutinė pastaba

Profesionalams, ieškantiems patikimos didelės srovės šynos, kuri prisitaiko prie šiuolaikinių elektros instaliacijų reikalavimų, Rittal SV 3572.005 užtikrina tiek našumą, tiek universalumą. Jos laminuota varinė konstrukcija garantuoja ilgaamžiškumą ir paprastą naudojimą, todėl tai yra protingas pasirinkimas bet kuriai RiLine60 pagrindu veikiančiai sistemai.
