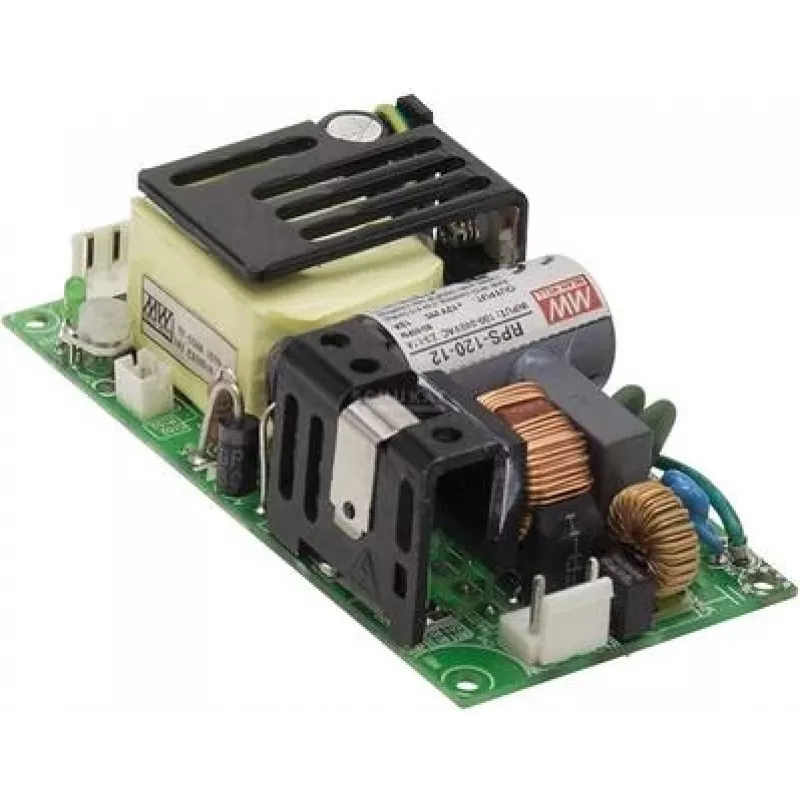

Power supply mean well RPS-120-24 120 W, 24 V output, 80–264 V input, RoHS, 50.8×101.6×29 mm

MEAN WELL RPS-120-24 yra atviro rėmo medicininis kintamosios srovės nuolatinės srovės maitinimo šaltinis, teikiantis 24 V DC iki 3,5 A (120 W) iš 80–264 V AC įvesties. Kompaktiškas įrenginys yra 50,8 × 101,6 × 29 mm (apytiksliai 4 × 2 coliai) ir turi medicininę saugos izoliaciją, įvertintą pagal EN 60601 su 2×MOPP. Jis atitinka RoHS reikalavimus ir yra sukurtas naudoti, kai reikia mažo, patikimo žemos įtampos medicininio lygio maitinimo šaltinio.

Privalumai

RPS-120-24 sujungia didelį galios tankį kompaktiškame atviro rėmo korpuse su medicininės izoliacijos (EN 60601, 2×MOPP), plačiu įvesties įtampos diapazonu (80–264 V AC) ir RoHS atitiktimi. Jo standartinė 24 V DC išvestis supaprastina integravimą į įrangą, naudojančią įprastas žemos įtampos magistrales, o mažas dydis palaiko ribotos erdvės įrenginius.

Tinka

• Medicinos prietaisams ir diagnostinei įrangai, kuriems reikalinga EN 60601 izoliacija
• Įterptinėms sistemoms ir pramoninėms valdymo spintoms su ribota erdve
• Automatikos moduliams ir prietaisams, kuriems reikalingas stabilus 24 V maitinimas

Pagrindinės specifikacijos

• Išvestis: 24 V DC, 3,5 A (120 W)
• Įvesties įtampa: 80–264 V AC
• Sauga: EN 60601 medicininis standartas, 2×MOPP
• Matmenys: 50,8 × 101,6 × 29 mm (apie 4 × 2 colius)
• Atitinka RoHS
• Prekės ženklas / MPN: MEAN WELL RPS-120-24

Kaip naudoti

Tvirtai pritvirtinkite atviro rėmo įrenginį įrangos važiuoklėje su tinkama izoliacija ir atstumu pagal EN 60601 reikalavimus. Prijunkite AC įvestį prie tinkamai apsaugoto maitinimo šaltinio 80–264 V diapazone ir nuveskite 24 V DC išvestį į įrenginio žemos įtampos magistralę, laikydamiesi teisingo poliškumo. Užtikrinkite įžeminimą ir laikykitės gamintojo montavimo instrukcijų dėl valkšnumo takų, tarpų ir aušinimo, kad būtų palaikomas saugus veikimas.

Rekomendacijos

Naudokite RPS-120-24 viduje, kontroliuojamoje aplinkoje ir laikykitės EN 60601 montavimo nurodymų: išlaikykite reikiamus valkšnumo takų/tarpų atstumus, užtikrinkite tinkamą ventiliaciją, tinkamai apsaugokite įvestį ir patikrinkite įžeminimą. Saugokite atviro rėmo maitinimo šaltinį nuo skysčių ir nekontroliuojamų dulkių; jei reikia apsaugos, montuokite tinkamame uždarame skyriuje.
