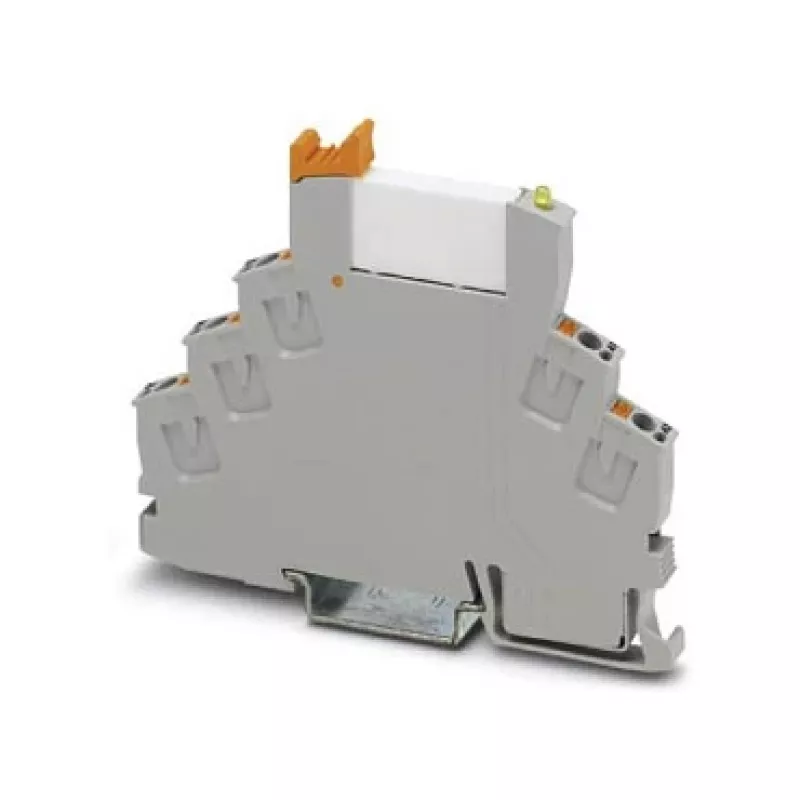

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Relės modulis, 1 perjungimo kontaktas, 6,2 mm, 24 V DC

Erdvė valdymo spintose dažnai būna ribota, tačiau patikimas signalų perjungimas išlieka kritiškai svarbus. Phoenix Contact 2903370 RIF-0-RPT-24DC/21 relės modulis išsprendžia šią problemą, talpindamas tvirtą 1 perjungimo kontaktą į kompaktišką 6,2 mm korpusą. Šis pramoninės klasės modulis sukurtas sudėtingoms automatizavimo aplinkoms, kuriose svarbus kiekvienas milimetras, o patikimas veikimas yra būtinas.

Kam jis skirtas

Šis relės modulis idealiai tinka valdymo pultų gamintojams, automatizavimo inžinieriams ir priežiūros technikams, kuriems reikia perjungti kintamosios arba nuolatinės srovės apkrovas iki 250 V ir 6 A. Jis ypač tinka PLC išėjimų sąsajai, signalų izoliacijai ir bendroms perjungimo užduotims pramoninėse mašinose, pastatų automatizavimo ir procesų valdymo sistemose.

Pagrindinės savybės

• Kompaktiškas 6,2 mm plotis taupo DIN bėgio vietą
• 24 V DC ritė su mažomis 240 mW energijos sąnaudomis
• 1 perjungimo kontaktas (SPDT), skirtas 6 A esant 250 V AC/DC
• Push-in jungties technologija greitam ir įrankių nereikalaujančiam prijungimui
• Geltonas LED indikatorius patogiam gedimų nustatymui
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 70 °C
• Aukšta izoliacijos įtampa 4 kV tarp ritės ir kontakto

Specifikacijos

• Įėjimo įtampa (nominali): 24 V DC
• Įėjimo srovė: 10 mA
• Išėjimo kontakto tipas: 1 perjungimo kontaktas (SPDT)
• Maks. perjungimo įtampa: 250 V AC/DC
• Maks. perjungimo srovė: 6 A (varžinė apkrova)
• Min. perjungimo srovė: 10 mA (esant 12 V)
• Maks. perjungimo galia: 1500 VA (AC) / 144 W (DC)
• Jungimo būdas: Push-in jungtis
• Montavimo tipas: DIN bėgis
• Darbinė temperatūra: -40 °C iki 70 °C
• Apsaugos klasė: IP20
• Būsenos indikatorius: Geltonas LED
• Ritės energijos sąnaudos: 240 mW
• Mechaninis tarnavimo laikas: 2 x 10^7 ciklų
• Elektrinis tarnavimo laikas: 2 x 10^5 ciklų (esant 6 A, 250 V AC, varžinė apkrova)
• Izoliacijos įtampa: 4 kV (ritė/kontaktas)
• Bandymo įtampa: 4 kV AC (50 Hz, 1 min)

Patarimai

Jungdami laidus, naudokite ferules su vytų laidų galais, kad užtikrintumėte patikimą push-in jungtį. Prieš atlikdami techninę priežiūrą, visada atjunkite ritės maitinimą. Induktyvioms apkrovoms apsvarstykite galimybę pridėti slopinimo diodą arba RC slopintuvą, kad pailgintumėte kontaktų tarnavimo laiką.
