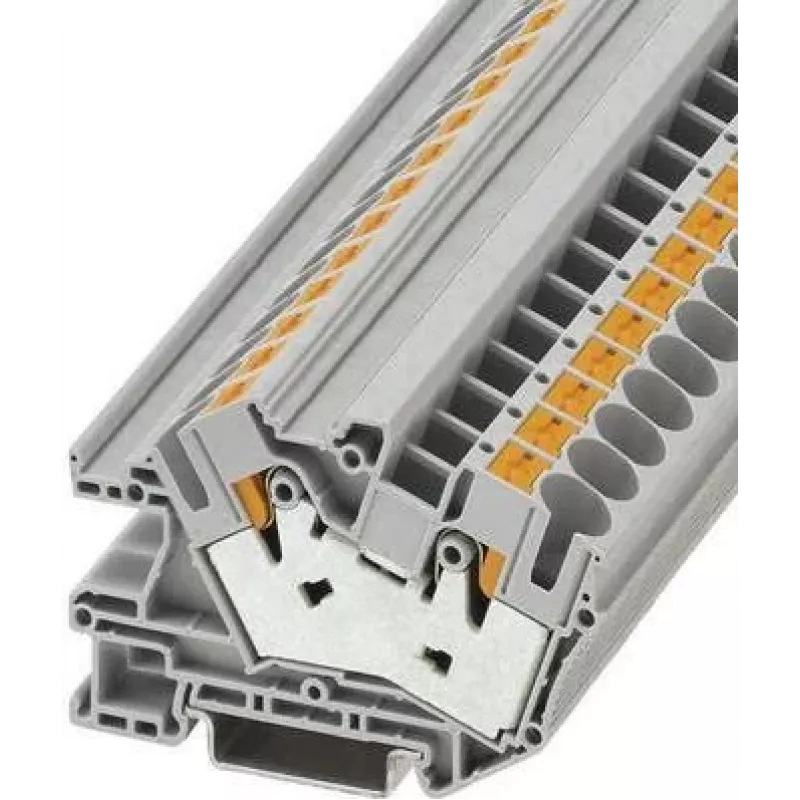

Phoenix 3214029 PTI 16/S montavimo gnybtų blokas, Push-in jungtis, 16 mm², 500 V, 76 A, pilkas

Elektros instaliacijose patikimai sujungti didelius laidus be įrankių gali būti sudėtinga. Phoenix 3214029 PTI 16/S montavimo gnybtų blokas tai išsprendžia naudodamas push-in technologiją, leidžiančią greitai ir saugiai prijungti kietus arba suvytusius laidus iki 16 mm². Jo kompaktiška vienpolė konstrukcija tinka standartiniams DIN bėgiams, todėl idealiai tinka skirstomosioms spintoms ir valdymo pultams.

Kam jis skirtas

Elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo, be įrankių atliekamo jungimo galios paskirstymui iki 500 V ir 76 A. Tinka pramoninėms, komercinėms ir pastatų automatikos sistemoms.

Pagrindinės savybės

• Push-in jungtis, skirta be įrankių prijungti kietus laidus ir suvytusius laidus su antgaliais
• Vardinis skerspjūvis 16 mm², palaiko laidus nuo 0,5 iki 25 mm² (kietus)
• Vardinė įtampa 500 V, srovė 76 A, impulsinė įtampa 6 kV
• Tvirtinama ant DIN bėgio NS 35/7,5 arba NS 35/15
• Pilkas poliamido korpusas, degumo klasė UL 94 V0
• Darbinės temperatūros diapazonas nuo -60 °C iki 105 °C

Specifikacijos

• Gaminio tipas: Montavimo gnybtų blokas
• Jungimo technologija: Push-in
• Pozicijų skaičius: 1
• Jungčių skaičius: 3
• Vardinis skerspjūvis: 16 mm²
• Kieto laido skerspjūvis: 0,5 - 25 mm²
• Suvyto laido skerspjūvis: 0,5 - 16 mm²
• Nuėmimo ilgis: 12 mm
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 76 A
• Vardinė impulsinė įtampa: 6 kV
• Perįtampos kategorija: III
• Taršos laipsnis: 3
• Tvirtinimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C

Patarimai

Suvytiems laidams be antgalių naudokite atsuktuvą push-in gnybtui atidaryti. Įsitikinkite, kad DIN bėgis yra tinkamai įžemintas. Visada patikrinkite priveržimo momentą ir laidų skerspjūvį pagal vietinius elektros kodeksus.
