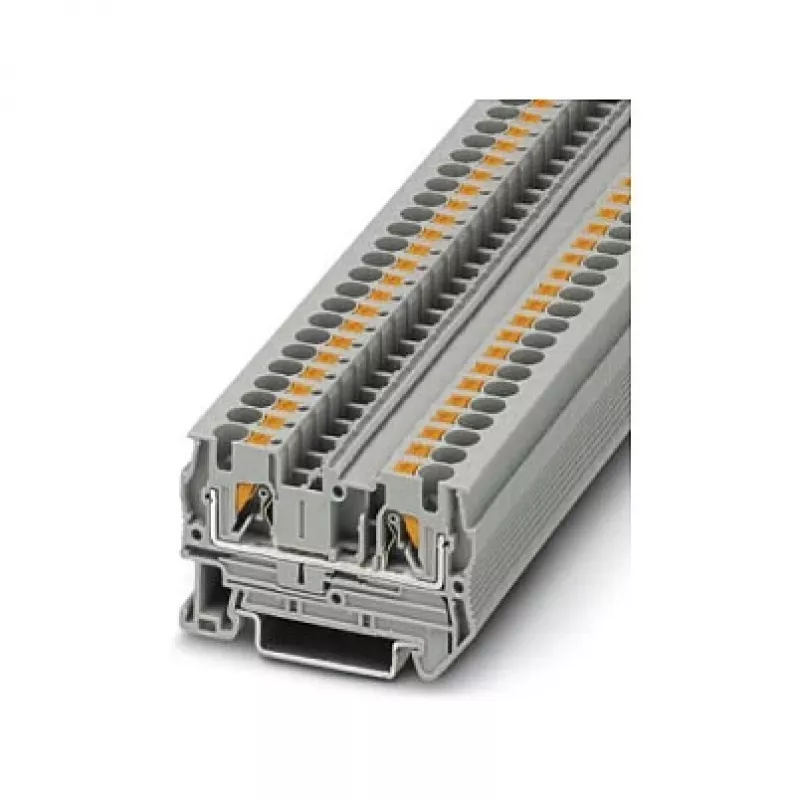

Phoenix 3211757 PT 4 praėjimo gnybtų blokas, Push-in, 4 mm², 1000 V, 32 A, pilkas

„Phoenix 3211757 PT 4“ yra kompaktiškas vieno lygio praėjimo gnybtų blokas, sukurtas didelio tankio laidų sujungimui valdymo spintose ir skirstomuosiuose skyduose. Skirtingai nei varžtų gnybtai, jo push-in technologija leidžia kietus laidus ir su užspaudžiamomis įvorėmis suvytusius laidus įkišti tiesiogiai be įrankių, sutrumpinant montavimo laiką iki 50%. Su 4 mm² vardiniu skerspjūviu ir 1000 V IEC įvertinimu, jis atlaiko reikalaujančias pramonines apkrovas, išlaikydamas siaurą 6,2 mm profilį, kuris maksimaliai išnaudoja bėgelio erdvę.

Privalumai

• Push-in jungtis: be įrankių įkišami kieti ir su įvorėmis laidai nuo 0,2 iki 6 mm²
• Skirta 1000 V / 32 A pagal IEC 60947-7-1, tinka trifazėms sistemoms iki 690 V AC
• Tik 6,2 mm pločio, leidžia sumontuoti iki 161 gnybtų metre ant DIN bėgelio
• Patvarus poliamido korpusas pilkos spalvos, be halogenų ir savaime gesinantis pagal UL 94 V0
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C atšiaurioms aplinkoms

Kasdieniniame naudojime

Montavimas yra paprastas: užfiksuokite gnybtą ant standartinio NS 35/7.5 arba NS 35/15 DIN bėgelio, paruoškite laidus su 9–11 mm nuėmimo ilgiu ir įkiškite juos į aiškiai pažymėtus įvedimo kanalus. Integruotas bandymo lizdas leidžia lengvai atlikti įtampos matavimus neatjungiant laidų. Suvytiems laidams be įvorių tiesiog paspauskite oranžinį stūmiklį atsuktuvu, kad atidarytumėte spyruoklinį gnybtą. Simetriškas gnybto dizainas leidžia laidus vesti iš kairės į dešinę arba iš dešinės į kairę, o didelis žymėjimo paviršius priima standartines Zack juosteles aiškiam grandinės identifikavimui.

Pilnos specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: PT 4
• MPN: 3211757
• EAN: 4046356482592
• Jungties technologija: Push-in
• Pozicijų skaičius: 1
• Jungčių skaičius: 2
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 4 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 32 A
• Kieto laido skerspjūvis: 0,2 - 6 mm²
• Suvyto laido skerspjūvis: 0,2 - 4 mm²
• Laido skerspjūvis AWG: 24 - 10
• Nuėmimo ilgis: 9 - 11 mm
• Montavimo tipas: DIN bėgelis NS 35/7.5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: Pilka
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Standartai/sertifikatai: IEC 60947-7-1
• Plotis: 6,2 mm
• Aukštis: 36,5 mm
• Gylis: 32 mm

Baigiamoji pastaba

PT 4 yra patikrintas darbinis arkliukas skydų gamintojams ir mašinų OEM, kuriems reikia patikimo, erdvę taupančio laidų sujungimo neprarandant našumo. Jo push-in dizainas sumažina laidų sujungimo klaidas ir priežiūros prastovas, todėl tai protingas pasirinkimas šiuolaikiniams automatizavimo projektams.
