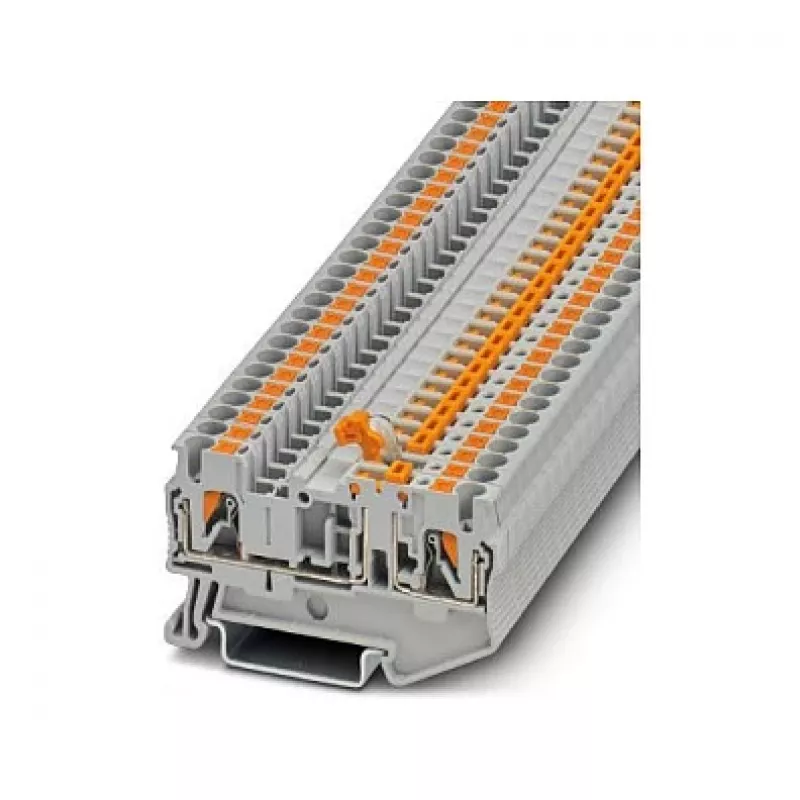

Phoenix 3210156 PT 2,5-MT matavimo atjungimo gnybtų blokas, Push-in, pilkas

Valdymo spintose ir skirstomuosiuose įrenginiuose, kur grandinės turi būti saugiai atjungtos bandymams ir priežiūrai, Phoenix 3210156 PT 2,5-MT matavimo atjungimo gnybtų blokas užtikrina patikimą atjungimo tašką. Šis pilkas, push-in tipo gnybtų blokas leidžia atskirti srovės kelią slankikliu, įkišti 2,3 mm matavimo kištuką ir patikrinti signalus netrikdant laidų. Kompaktiškas 5,2 mm plotis taupo vietą ant bėgelio, o įrankio nereikalaujanti push-in jungtis pagreitina montavimą kietiems ir suvytiems laidininkams iki 2,5 mm².

Pagrindinės specifikacijos

• Tipas: Matavimo atjungimo gnybtų blokas
• Jungimo technologija: Push-in
• Pozicijų skaičius: 1
• Jungčių skaičius: 2
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 20 A
• Kieto laidininko skerspjūvis: 0,14 mm² – 4 mm²
• Suvyto laidininko skerspjūvis: 0,14 mm² – 2,5 mm²
• AWG diapazonas: 26 – 12
• Nuėmimo ilgis: 8 mm – 10 mm
• Korpuso medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Matmenys (P x A x G): 5,2 mm x 36,5 mm x 56 mm
• Atjungimo tipas: Atjungimo slankiklis
• Matavimo lizdas: 2,3 mm matavimo kištukui
• Degumo klasė: UL 94 V0

Kodėl verta rinktis

Push-in jungtis pašalina specialių įrankių poreikį – tiesiog nuimkite izoliaciją ir įkiškite laidininką. Integruotas atjungimo slankiklis suteikia matomą, mechaninį grandinės pertraukimą, todėl lengva izoliuoti dalis trikčių šalinimui ar paleidimui. Pilkas poliamido korpusas yra tvirtas ir liepsną stabdantis, atitinka UL 94 V0 saugos reikalavimus pramoninėje aplinkoje. Siauras profilis leidžia didelio tankio laidų sujungimą ant DIN bėgelio neprarandant funkcionalumo.

Idealiai tinka

• Valdymo pultų gamybai, kai reikalingi matavimo taškai srovės ar įtampos matavimui
• Signalo paskirstymui automatikos sistemose, kai reikia greito atjungimo priežiūrai
• Mašinų gamybai ir įrenginių inžinerijai, kai dažnai reikia izoliuoti grandines
• Modernizavimo projektams, kur erdvė ribota, bet atjungimo funkcija būtina

Svarbu žinoti

Gnybtų blokas skirtas naudoti su Phoenix Contact PT serijos priedais, įskaitant galinius dangtelius, pertvaras ir ženklinimo etiketes. Jis palaiko tiek kietus, tiek suvytus laidininkus su antgaliais, apimantis platų diapazoną nuo 0,14 mm² iki 2,5 mm² (suvyti) ir iki 4 mm² (kieti). Matavimo lizdas priima standartinius 2,3 mm skersmens matavimo kištukus, suderinamus su įprastais multimetro zondais. Patikimam veikimui įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, o gnybtas tvirtai užfiksuotas ant bėgelio.
