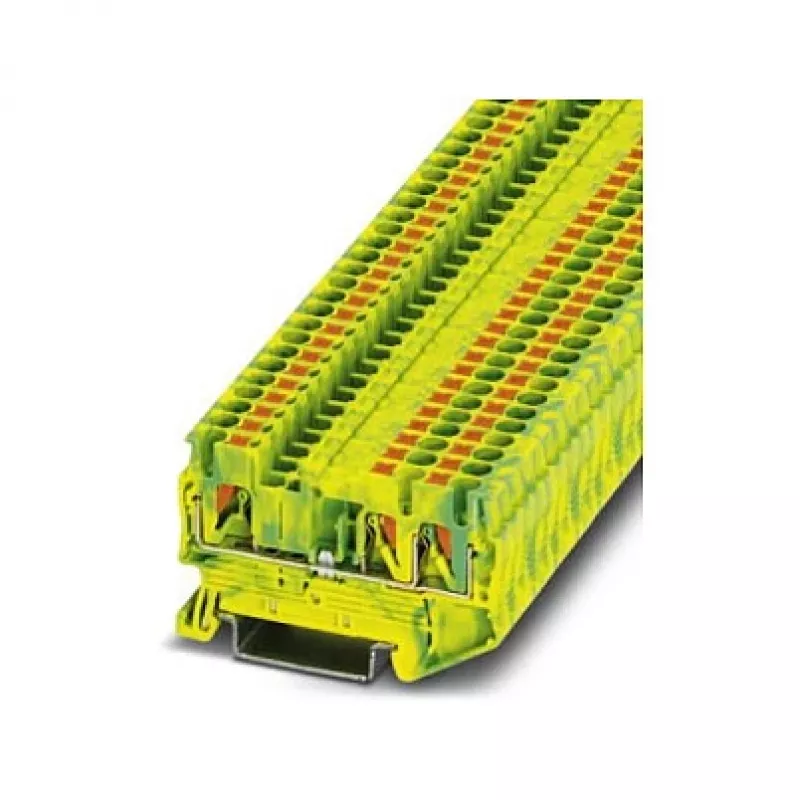

Phoenix 3209565 PT 2,5-TWIN-PE Įspaudžiamasis apsauginio įžeminimo gnybtų blokas, žaliai-geltonas, 2,5 mm², DIN bėgeliui

Elektrikams ir skydų gamintojams, dirbantiems su DIN bėgelio mazgais, reikia patikimo būdo prijungti apsauginius įžeminimo laidus. „Phoenix 3209565 PT 2,5-TWIN-PE“ yra įspaudžiamasis apsauginio įžeminimo gnybtų blokas, supaprastinantis įžeminimą valdymo spintose ir skirstomuosiuose skyduose. Dėl žaliai-geltono korpuso ir trijų prijungimo taškų jis užtikrina saugų PE paskirstymo tašką keliems laidininkams.

Pagrindinės specifikacijos

• Prijungimo technologija: įspaudžiamoji
• Vardinis skerspjūvis: 2,5 mm²
• Prijungimų skaičius: 3 (1 įėjimas, 2 išėjimai)
• Pozicijų skaičius: 1
• Vientiso laidininko skerspjūvis: 0,14 mm² – 4 mm²
• Lanksčiojo laidininko skerspjūvis: 0,14 mm² – 4 mm²
• Lanksčiojo laidininko su antgaliu skerspjūvis (be plastikinės įvorės): 0,14 mm² – 2,5 mm²
• Lanksčiojo laidininko su antgaliu skerspjūvis (su plastikine įvore): 0,14 mm² – 2,5 mm²
• Nuėmimo ilgis: 8 mm – 10 mm
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Standartai/patvirtinimai: IEC 60947-7-2, UL, cUL, VDE, EAC

Kodėl verta rinktis

Įspaudžiamoji prijungimo technologija leidžia prijungti vientisus laidininkus ir laidininkus su antgaliais be įrankių, žymiai sutrumpinant montavimo laiką. Dvynė konstrukcija užtikrina du atskirus įžeminimo taškus iš vieno gnybtų bloko, optimizuodama vietą DIN bėgelyje. Žaliai-geltona spalva aiškiai identifikuoja PE funkciją, užtikrindama atitiktį laidų sujungimo taisyklėms. Poliamido korpusas pasižymi dideliu mechaniniu atsparumu ir yra liepsną stabdantis pagal UL 94 V0, didinant elektros įrenginių saugą.

Idealiai tinka

• Apsauginio įžeminimo paskirstymui pramoniniuose valdymo skyduose
• Kelių grandinių įžeminimui pastatų automatikos sistemose
• PE prijungimui mašinų ir įrenginių laiduose
• Esamų DIN bėgelio įrenginių modernizavimui ir priežiūrai

Svarbu žinoti

Gnybtų blokas skirtas naudoti su DIN bėgeliais NS 35/7,5 ir NS 35/15, kurie yra standartiniai daugelyje korpusų. Jis palaiko platų laidininkų dydžių diapazoną nuo 0,14 mm² iki 4 mm², suteikdamas lankstumo įvairioms reikmėms. Darbinės temperatūros diapazonas nuo -60 °C iki 105 °C leidžia naudoti atšiauriomis sąlygomis. Gnybtų blokas atitinka tarptautinius standartus, įskaitant IEC, UL ir VDE, užtikrindamas pasaulinį pripažinimą.
