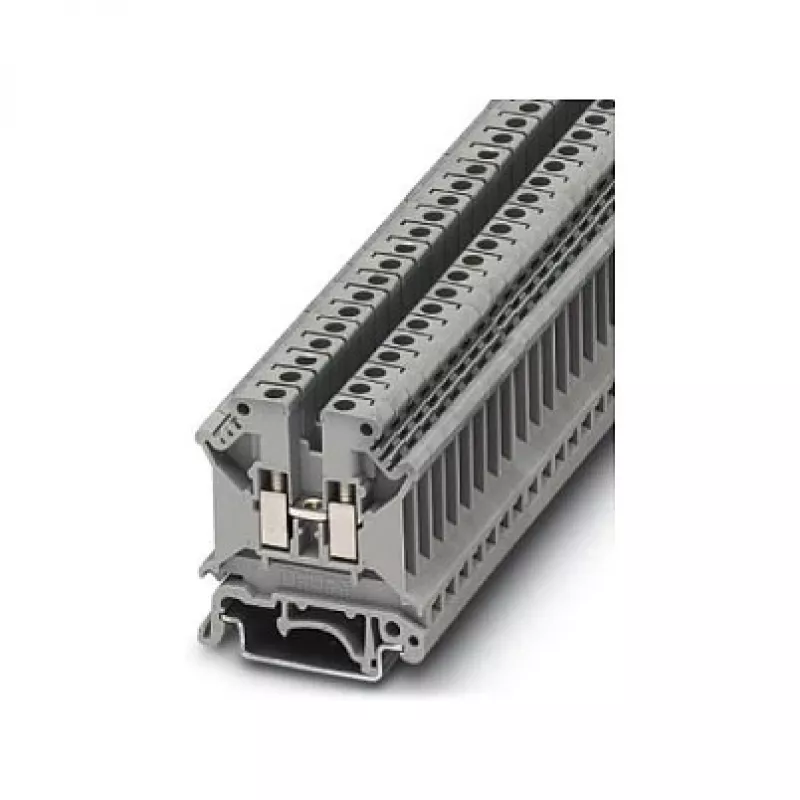

Phoenix 3004362 UK 5 N Praeinamoji gnybtų jungtis pilka su varžtiniu sujungimu 41 A 800 V

Praeinamoji gnybtų jungtis, sukurta patikimam ir didelio tankio laidų sujungimui pramoninėse valdymo plokštėse ir skirstomuosiuose įrenginiuose. UK 5 N užtikrina patikimą varžtinį sujungimą laidams iki 6 mm², palaiko vardinę srovę 41 A ir įtampą iki 800 V. Kompaktiškas pilkas poliamido korpusas užsifiksuoja ant standartinių 35 mm DIN bėgių, todėl tai praktiškas pasirinkimas profesionaliam elektros montavimui.

Privalumai

UK 5 N pasižymi tvirta varžtų suspaudimo sistema, kuri palaiko pastovų kontaktinį slėgį vientisiems, suvyitemsiems ir smulkiagijams laidams. Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C ir 3 taršos laipsnio įvertinimas užtikrina patikimą veikimą sudėtingomis sąlygomis. M3 varžto sriegis ir 0,6–0,8 Nm priveržimo momentas leidžia greitai ir saugiai atlikti sujungimus be specialių įrankių.

Tinka

• Pramoniniams valdymo spintoms ir automatikos sistemoms
• Energijos skirstymo ir maitinimo grandinėms iki 800 V
• Pastatų instaliacijai ir skydų laidams
• Programoms, kurioms reikia atsparių vibracijai varžtinių sujungimų
• Montavimui ant DIN bėgio NS 35/7,5 arba NS 35/15

Pagrindinės specifikacijos

• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Sujungimo būdas: varžtinis sujungimas
• Vardinė srovė (IEC): 41 A
• Vardinė įtampa (IEC): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vientiso laido skerspjūvis: 0,2 – 6 mm²
• Suvyto laido skerspjūvis: 0,2 – 4 mm²
• AWG diapazonas: 24 – 10
• Nuėmimo ilgis: 8 mm
• Varžto sriegis: M3
• Priveržimo momentas: 0,6 – 0,8 Nm
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Rekomendacijos

Kad sujungimai būtų patikimi ir nereikalautų priežiūros didelės vibracijos ar aukštos temperatūros aplinkoje, su UK 5 N naudokite įvores suvyitemsiems laidams ir montavimo metu patikrinkite priveržimo momentą. Tankiose gnybtų eilėse naudokite galinius dangtelius ir pertvaras, kad būtų išlaikyti tarpai ir nuotėkio atstumai.
