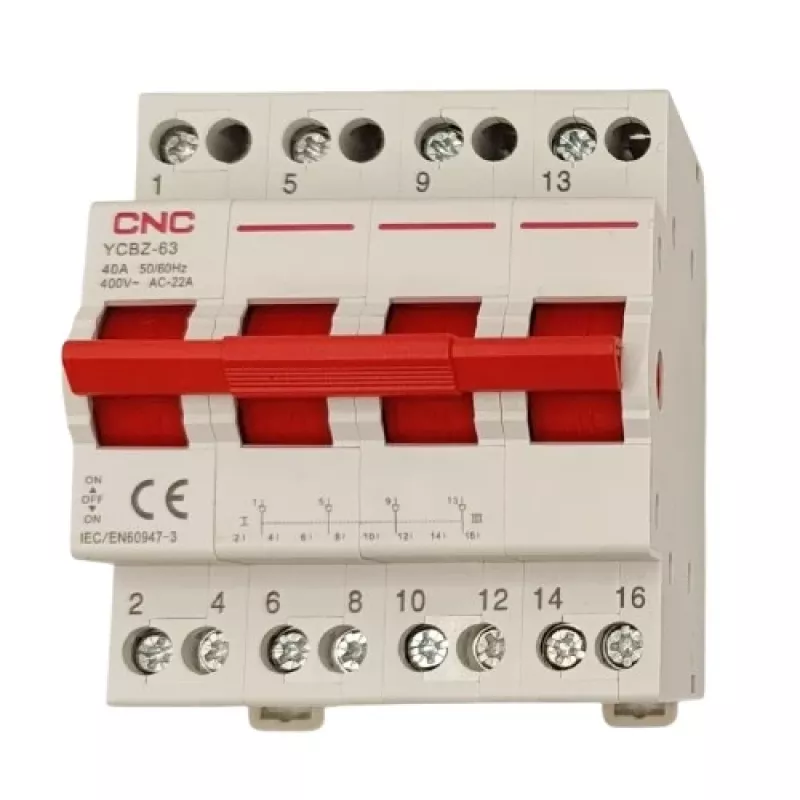

Perjungiklis CNC YCBZ-40 4P 40A — 4 polių rankinis perjungimo jungiklis, 40 A

CNC YCBZ-40 yra modulinis 4 polių rankinis perjungiklis, vardinės srovės 40 A, skirtas pasirinkti ir mechaniškai perjungti maitinimą tarp dviejų šaltinių. Jungiklis turi trijų padėčių veikimą (1 - 0 - 2) su bendru viršutiniu kontaktu ir priekine rankenėle greitam, matomam perjungimui. Jis tinkamas skirstomosioms grandinėms, generatoriaus perjungimui arba tinklo ir rezervinio šaltinio parinkimui gyvenamosiose, dirbtuvių ar komercinėse instaliacijose. Įrenginys montuojamas ant DIN bėgelio ir atitinka IEC 60947-3 standartus.

Privalumai

Modulinis perjungiklis užtikrina patikimą mechaninį perjungimą kintamosios srovės 50/60 Hz grandinėms iki AC 400/415 V ir 40 A vardinės srovės. Jis yra kompaktiškas (72 x 61 x 77 mm), lengvai montuojamas ant 35 mm DIN bėgelio su greito užfiksavimo spaustuku, ir palaiko iki 10 mm² kabelių skerspjūvius. Jungiklis atitinka IEC/EN 60947-3 ir atitinkamus EMS reikalavimus bei užtikrina apibrėžtus mechaninius ir elektrinius tarnavimo ciklus nuspėjamam priežiūros planavimui.

Tinka (užduotims / naudojimo atvejams)

• Rankinis perjungimas tarp tinklo ir generatoriaus arba UPS
• Alternatyvių maitinimo šaltinių parinkimas skirstomuosiuose skyduose
• Naudojimas gyvenamuosiuose namuose, dirbtuvėse ir verslo objektuose
• Kompaktiškos instaliacijos, kurioms reikalingas montavimas ant DIN bėgelio

Pagrindinės specifikacijos

• Gamintojas: CNC, modelis YCBZ-40 (MPN: EL240388, EAN: 6942034338282)
• Polių skaičius: 4 (4P)
• Kontaktų forma: 1 - 0 - 2 (I - 0 - II)
• Vardinė srovė: 40 A
• Vardinė įtampa (Ue): AC 400 V; maksimali įtampa: AC 415 V
• Dažnis: 50/60 Hz
• Mechaninis tarnavimo laikas: 8500 ciklų; elektrinis tarnavimo laikas: 1500 ciklų
• Montavimas: DIN bėgelis EN60715 (35 mm)
• Kabelio skerspjūvis: iki 10 mm²
• Darbinė temperatūra: -5°C iki +40°C
• Matmenys: 72 x 61 x 77 mm
• Apsaugos klasė: IP20
• Standartai: IEC 60947-3 / EN 60947-3, kategorija AC-22A

Kaip naudoti

Sumontuokite CNC YCBZ-40 ant 35 mm DIN bėgelio ir užfiksuokite greito užfiksavimo spaustuku. Prijunkite įeinančius ir išeinančius laidus prie atitinkamų gnybtų, laikydamiesi 4 polių konfigūracijos ir rekomenduojamo kabelių skerspjūvio (maks. 10 mm²). Naudokite priekinę rankenėlę, kad perkeltumėte kontaktų padėtį į 1 (šaltinis A), 0 (išjungta) arba 2 (šaltinis B) pagal poreikį. Jungiklį eksploatuokite tik nurodytomis sąlygomis (AC 50/60 Hz, iki AC 415 V) ir užtikrinkite, kad grandinės srovė neviršytų 40 A vardinės srovės.

Rekomendacijos

Montavimą ir laidų prijungimą atlikite kvalifikuoto elektriko. Prieš perjungdami maitinimo šaltinius, patikrinkite, ar abu šaltiniai ir apkrovos yra suderinami ir atitinka nurodytus įtampos bei dažnio diapazonus. Reguliariai tikrinkite, ar jungtys yra saugios ir ar nėra nusidėvėjimo požymių; pakeiskite įrenginį, jei pasiekiamos elektrinio tarnavimo laiko ribos arba atsiranda matomų pažeidimų.
