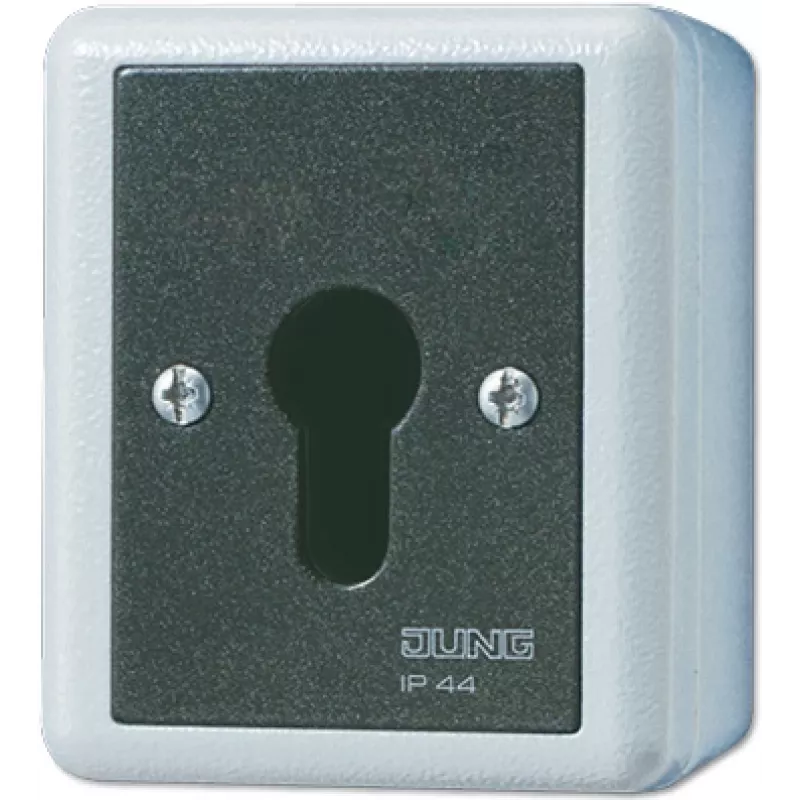

JUNG 806.28 G rakinis jungiklis — 2P, laidinis, 250 V AC, 16 A, juoda/balta

JUNG 806.28 G yra rakinis jungiklis su dviejų polių perjungimu ir laidiniais gnybtais, skirtas saugiam elektros grandinių valdymui gyvenamosiose ir lengvosios komercijos patalpose. Įrenginys priima kintamosios srovės maitinimą iki 250 V ir vardinę perjungimo srovę 16 A. Aliuminio korpuso matmenys yra 90 x 75 x 65 mm, jis turi metalinį antracito dangtelį su sidabro pilkumo korpusu. Įrenginyje yra PE gnybtas ir viena apatinė įvado anga M20 x 1,5 ir jis tiekiamas be fiksavimo plokštės; jis skirtas užrakto cilindrui, kurio bendras ilgis yra maždaug 40 mm.

Privalumai

Jungiklis užtikrina rakinę prieigos kontrolę, kad būtų išvengta neteisėto valdymo, išlaikant kompaktišką formą, tinkamą paviršiniam montavimui. Sraigtiniai gnybtai priima laidus iki 2,5 mm², kad būtų lengva prijungti. Aliuminio korpusas ir atskiras dangtelis užtikrina mechaninę apsaugą ir apibrėžtą montavimo tūrį užrakto cilindrui ir vidiniams komponentams. Integruotas PE gnybtas ir speciali įvado anga supaprastina įžeminimą ir kabelio įvedimą.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite jungiklį ant tinkamo lygaus paviršiaus ir nutieskite maitinimo bei apkrovos laidus per M20 apatinę įvado angą. Pritvirtinkite laidus prie sraigtinių gnybtų, laikydamiesi 2,5 mm² laidininko dydžio ribos ir užtikrindami tvirtas, be korozijos jungtis. Įstatykite suderinamą užrakto cilindrą, kurio bendras ilgis yra maždaug 40 mm, ir, jei reikia, atskirai sumontuokite fiksavimo plokštę. Prijunkite apsauginį įžeminimą prie nurodyto PE gnybto. Po laidų prijungimo patikrinkite, ar tinkamai veikia perjungimas su numatytu raktu, ir įsitikinkite, kad korpusas tinkamai uždarytas, kad būtų išlaikyta apsauga.

Rekomendacijos

Naudokite šiam jungikliui nurodytą užrakto cilindrą (bendras ilgis ≈ 40 mm) arba gamintojo etaloninius cilindrus, kad išlaikytumėte numatytą apsaugą nuo patekimo; jei naudojamas cilindras su rakto prieiga iš abiejų pusių, į korpusą gali patekti vanduo ir IP44 apsauga negali būti garantuota. Kad saugiai eksploatuotumėte, laikykitės vietinių elektros įrenginių taisyklių, prieš montuodami išjunkite maitinimą ir įsitikinkite, kad įžeminimas tinkamai prijungtas.
