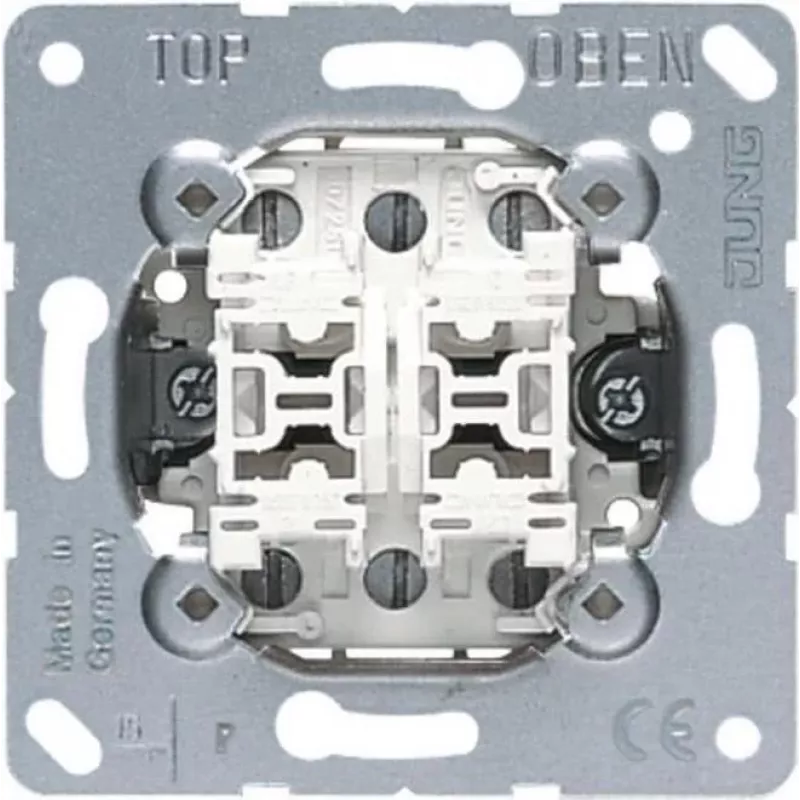

Jungiklio pavaros modulis JUNG 509 U — mechaninis sieninis jungiklio įdėklas

JUNG 509 U yra mechaninis sieninis jungiklio įdėklas, skirtas pagrindiniam apšvietimo grandinių ir paprastų elektros apkrovų įjungimo/išjungimo valdymui. Kompaktiškas modulis telpa už standartinių dekoratyvinių rėmelių ir priekinių plokščių iš JUNG asortimento ir yra skirtas naudoti gyvenamuosiuose ir komerciniuose interjeruose, kur reikalingas patikimas, paprastas jungimo elementas.

Privalumai

Jungiklio pavara turi sraigtinius gnybtus standiems ir lankstiems laidininkams iki 2,5 mm², užtikrinančius saugias elektros jungtis ir paprastą laidų prijungimą montavimo metu. Mechaninė konstrukcija užtikrina suderinamumą su įprastais JUNG rėmeliais ir priekinėmis plokštėmis, o įdėklo formatas leidžia diskretiškai integruoti už dekoratyvinių dangų. Įrenginys sukurtas užtikrintai perjungimo veikimui kasdienėms apšvietimo ir apkrovų valdymo užduotims.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite įdėklą į paruoštą sieninę dėžutę ir pritvirtinkite už pasirinkto JUNG rėmelio arba priekinės plokštės, laikydamiesi rėmelio gamintojo pateiktų montavimo nurodymų. Prijunkite maitinimo ir apkrovos laidininkus prie sraigtinių gnybtų, užtikrindami tinkamą priveržimą ir teisingą laidų poliškumą, jei taikoma. Patikrinkite mechaninį pavaros veikimą ir atkurkite maitinimą, kad išbandytumėte prijungtos grandinės perjungimą.

Rekomendacijos

Naudokite tinkamus kabelių skerspjūvius iki 2,5 mm² ir laikykitės vietinių elektros normų. Prieš jungiant ar keičiant laidus, įsitikinkite, kad maitinimas išjungtas. Apkrovoms su specialiais reikalavimais (elektroniniams balastams, reguliatoriams, varikliams) patvirtinkite suderinamumą su mechaniniu įjungimo/išjungimo jungiklio pavara arba pasikonsultuokite su technine dokumentacija.
