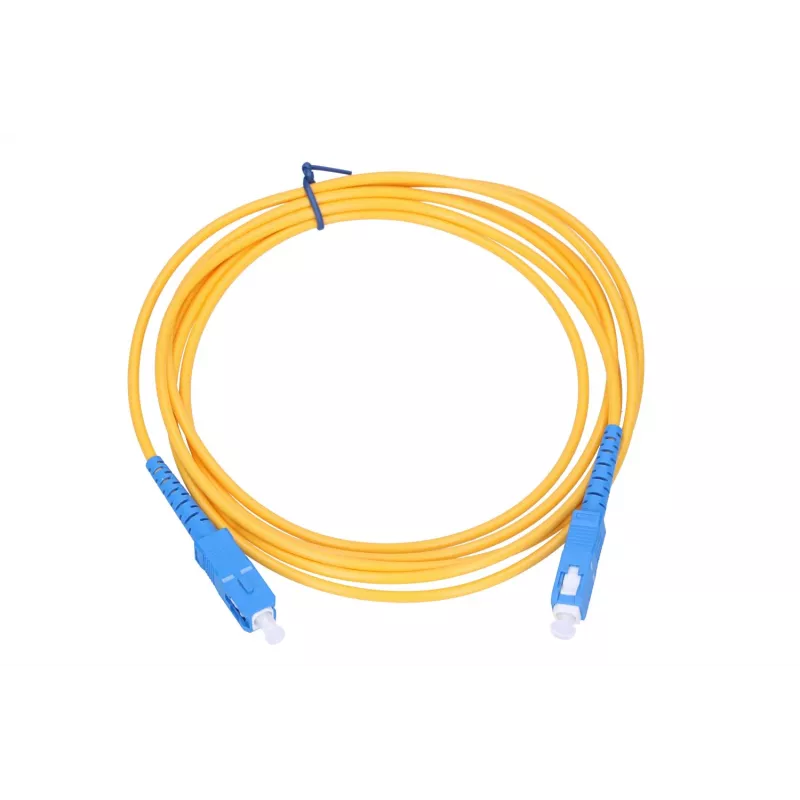

Patchcord Extralink SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m

„Extralink“ pataisymo kabelis SC/UPC‑SC/UPC vienmodalio vieno pluošto 3 mm, 10 m yra vienmodalio optinio pluošto pataisymo kabelis, skirtas optinio tinklo sujungimams. Kabelis naudoja G.657.A1 FTTH pluoštą, kurio išorinis skersmuo yra 3 mm, o ilgis – 10 m, abiejuose galuose užbaigtas SC/UPC jungtimis. Geltona apvalkalo spalva identifikuoja jį kaip vienmodalį ir užtikrina matomą, lanksčią jungtį, tinkamą GPON/FTTH diegimui, įrangos prijungimui ir pataisymo skydų naudojimui.

Privalumai

Pataisymo kabelis pasižymi mažais įterpimo nuostoliais ir pastoviomis grįžtamojo signalo slopinimo charakteristikomis, būdingomis SC/UPC užbaigimams, užtikrinant patikimą vienmodalio signalo perdavimą. Jo G.657.A1 pluošto specifikacija pagerina lenkimo charakteristikas montavimui ribotoje erdvėje. 3 mm apvalkalas suderina lankstumą ir tvirtumą, atlaikant pakartotiną naudojimą ir saugų vedžiojimą stelažuose ar korpusuose.

Tinkama

• GPON/FTTH abonentų sujungimams tarp OLT ir ONU/ONT įrenginių
• Optinės įrangos, tokios kaip komutatoriai, medijos keitikliai ir optiniai siųstuvai-imtuvai, sujungimui
• Pataisymo skydų ir sujungimo dėžių pataisymui telekomunikacijų ir duomenų centrų stelažuose
• Lauko ar laboratorijos bandymams, kai reikalingas 10 m vienmodalio ryšio segmentas

Pagrindinės specifikacijos

• Pluošto tipas: vienmodalis G.657.A1
• Jungties tipas: SC/UPC į SC/UPC (vieno pluošto)
• Kabelio skersmuo: 3 mm
• Ilgis: 10 m
• Apvalkalo spalva: geltona
• Pritaikymas: FTTH, GPON, optinės įrangos sujungimai

Naudojimo instrukcija

Prieš jungdami apžiūrėkite jungtis ir įsitikinkite, kad galiniai paviršiai yra švarūs. Nutieskite pataisymo kabelį kabelių vedžiojimo takais vengdami staigių posūkių ir aštrių briaunų; G.657.A1 pluoštas toleruoja mažesnius lenkimo spindulius nei standartinis vienmodis, tačiau reikėtų laikytis įprastų lenkimo spindulio reikalavimų. Sulygiuokite SC jungtis su atitinkamais SC lizdais ir spauskite, kol užsifiksuos arba tvirtai įsistatys. Atjungdami nuspauskite jungties fiksatorių ir traukite tiesiai; venkite sukamųjų judesių, kurie gali įtempti pluoštą.

Rekomendacijos

Siekiant optimalaus veikimo, prieš naudojimą nuvalykite jungčių galinius paviršius tinkamomis pluošto valymo priemonėmis ir po montavimo patikrinkite įterpimo nuostolius. Atsarginius pataisymo kabelius laikykite laisvai suvyniotus ir apsaugotus nuo dulkių bei mechaninių pažeidimų. 3 mm apvalkalo pataisymo kabelį naudokite bendram pataisymui, o G.657.A1 pluoštą – ten, kur vedžiojant reikia mažesnių lenkimo spindulių.
