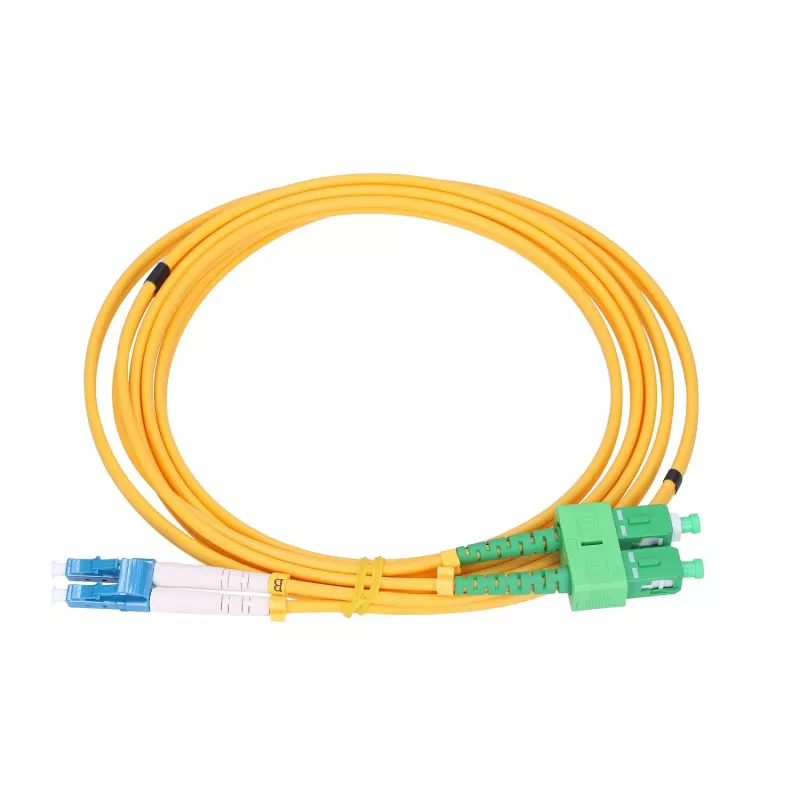

Patchcord Extralink SC/APC – LC/UPC, vienmodis dvipusis G.652D, 3 mm, 20 m

Patchcord Extralink SC/APC – LC/UPC, vienmodis dvipusis G.652D, 3 mm, 20 m yra gamykloje užbaigtas dvipusis vienmodis šviesolaidinis komutacinis kabelis, skirtas taškas–taškas optinėms jungtims. Viename gale jis turi SC/APC jungtį, kitame – LC/UPC jungtį, naudoja G.652D vienmodį pluoštą ir yra pagamintas su 3,0 mm apvaliu kabeliu, tinkamu FTTH tipo instaliacijoms. 20 m ilgis suteikia lankstumo jungiant įrangą tarp stovų, spintų ir patalpų, išlaikant optines charakteristikas tolimojo ryšio ir metro tinklams.

Privalumai

Šis komutacinis kabelis užtikrina mažus nuostolius, poliškumui jautrų dvipusį perdavimą tarp įrenginių su APC ir UPC poliravimu, sumažinant atgalinį atspindį ten, kur to reikalauja optinės sistemos. G.652D vienmodžio pluošto naudojimas garantuoja standartizuotas slopinimo ir dispersijos charakteristikas, tinkamas daugumai telekomunikacijų ir duomenų perdavimo programų. 3 mm apvalkalas užtikrina mechaninį tvirtumą ir lengvesnį montavimą, palyginti su plonesniais vidaus pluoštais, o iš anksto sumontuotos jungtys sumažina montavimo vietoje laiką ir galimą jungčių kintamumą.

Tinka

• Optinės įrangos, pvz., komutatorių, medijos keitiklių ir siųstuvų-imtuvų, sujungimui
• Sujungimui tarp skaidymo spintų, skirstomųjų rėmų ir pataisos skydų
• FTTH vidaus jungtims tarp OLT ir ONU/ONT arba gyvenamųjų patalpų užbaigimo taškų
• Laboratoriniams bandymams ir laikinoms jungtims, kur reikalingi mišrūs APC/UPC užbaigimai

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D
• Konfigūracija: dvipusė (du pluoštai)
• Jungtis A: SC/APC (kampinis fizinis kontaktas)
• Jungtis B: LC/UPC (ultra fizinis kontaktas)
• Kabelio skersmuo: 3,0 mm apvalus apvalkalas
• Ilgis: 20 m
• Tipinis pritaikymas: vidaus FTTH, stovas–stovas ir spintų sujungimai

Kaip naudoti

Prieš jungdami apžiūrėkite abi jungtis ir sujungimo adapterius, ar nėra dulkių ar pažeidimų. Įsitikinkite, kad komutacinio kabelio poliškumas atitinka jūsų įrangos siuntimo/priėmimo poravimą. Švelniai įkiškite SC/APC jungtį į atitinkamą adapterį, kol ji užsifiksuos, stebėdami kampinio antgalio orientaciją, kad išlaikytumėte APC charakteristikas. Įkiškite LC/UPC jungtį į LC adapterį, kol ji užsifiksuos; nenaudokite per didelės jėgos. Nutieskite 3 mm kabelį taip, kad nebūtų aštrių posūkių, ir tinkamai pritvirtinkite kabelių valdymo priemonėmis, kad jungtys nepatirtų įtempimo.

Rekomendacijos

Laikykite ir transportuokite komutacinį kabelį suvyniotą be sandarių kilpų; išlaikykite lenkimo spindulį pagal bendrus vienmodžių vidaus pluoštų reikalavimus (venkite mažesnių nei 30 mm lenkimų). Prieš kiekvieną prijungimą nuvalykite jungčių galinius paviršius tinkamomis pluošto valymo priemonėmis, kad išlaikytumėte mažus įterpimo nuostolius. APC–UPC sujungimą naudokite tik ten, kur to reikalauja sistemos reikalavimai, ir po įdiegimo patikrinkite optinę galią bei grąžinamuosius nuostolius.
