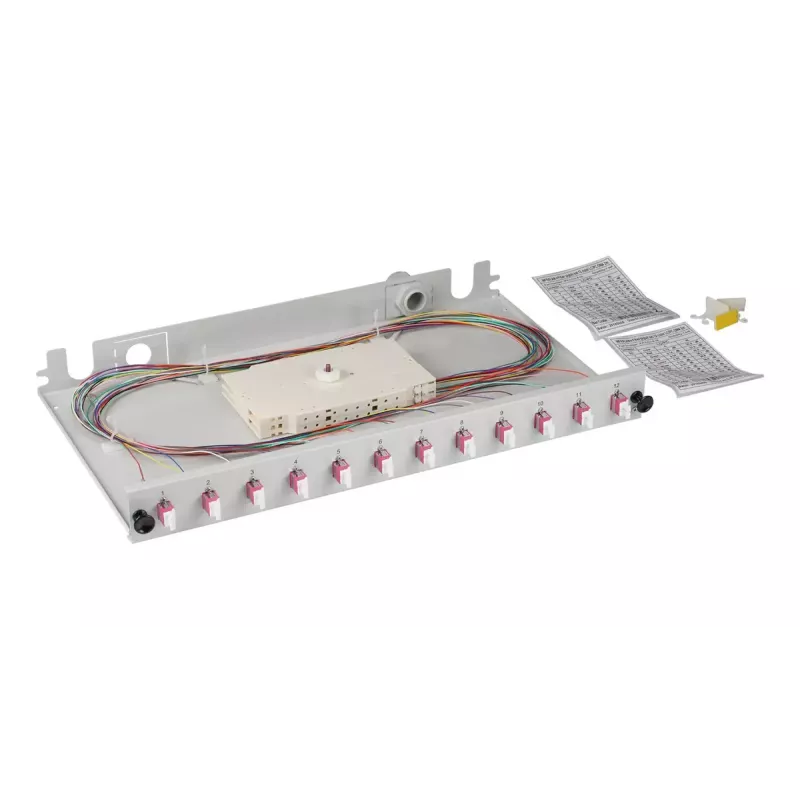

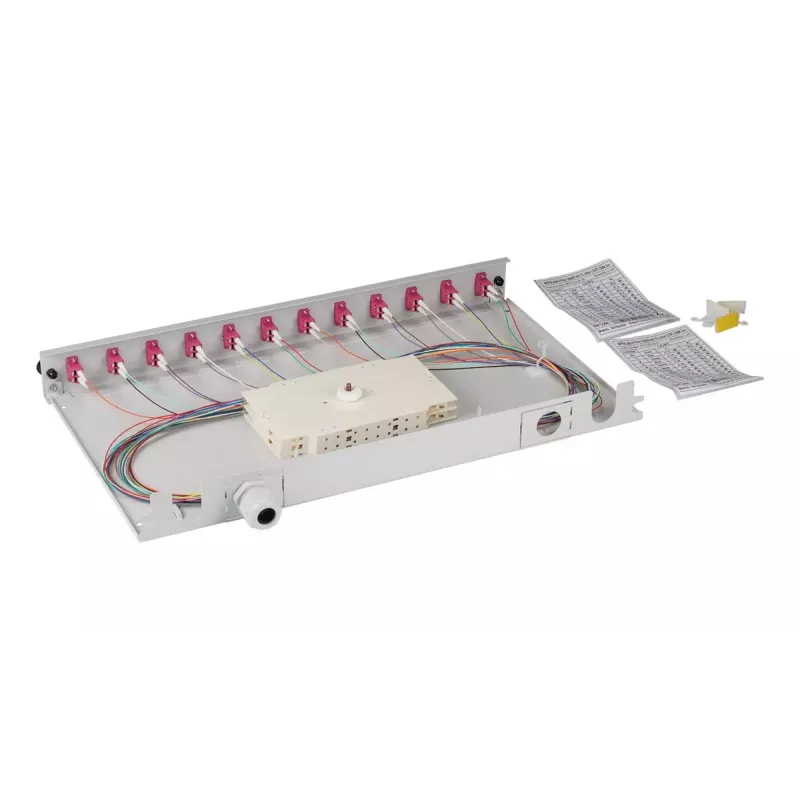

Patch panel EFB Elektronik BA71901L12OM4 1U LC OM4 pilkas

EFB Elektronik BA71901L12OM4 1U LC OM4 pilkas pataisų skydelis yra ant stovo montuojamas skirstomasis įrenginys šviesolaidinei infrastruktūrai. Sukurtas standartiniams 19 colių stovams, įrenginys turi šešis LC dvipusius prievadus, atitinkančius OM4 pluošto standartą, ir užima 1U erdvę, kurios matmenys: 483 mm plotis, 44,5 mm aukštis ir 244 mm gylis. Pilka apdaila suteikia diskretišką, profesionalią išvaizdą, tinkamą įrangos patalpoms, serverių spintoms ir telekomunikacijų stovams, kur reikalingos OM4 daugiamodės šviesolaidinės jungtys.

Privalumai

Šis pataisų skydelis sutelkia kelis LC OM4 šviesolaidžių galus į kompaktišką 1U formos faktorių, supaprastindamas kabelių vedimą ir stovo organizavimą. Jo standartinis stovo plotis ir mažas gylis leidžia jį suderinti su įvairiomis spintomis ir sekliomis korpusais. LC jungčių ir OM4 daugiamodės specifikacijos naudojimas palaiko didesnio pralaidumo ryšius ir tankų prievadų išdėstymą duomenų centrų ir įmonių aplinkoje.

Tinka

• Duomenų centro šviesolaidinei magistralei ir pataisoms
• Telekomunikacijų stovams biuruose ir serverių patalpose
• Struktūrinėms kabelių sistemoms naudojant OM4 daugiamodę šviesolaidį
• Aplinkoms, kuriose reikalingas kompaktiškas 1U šviesolaidinis skirstymas

Pagrindinės specifikacijos

• Formos faktorius: 1U montavimas ant stovo
• Jungties tipas: LC (dvipusis)
• Pluošto tipo suderinamumas: OM4 daugiamodis
• Prievadų skaičius: 6
• Matmenys (P×A×G): 483 mm × 44,5 mm × 244 mm
• Spalva: Pilka

Kaip naudoti

Sumontuokite pataisų skydelį į standartinį 19 colių stovą, užimantį vieną U stovo vietos, ir pritvirtinkite tinkamais stovo varžtais. Prijunkite arba sujunkite OM4 daugiamodžius šviesolaidinius kabelius prie LC prievadų, užtikrindami tinkamą poliškumą ir jungčių švarą. Tvarkingai nuveskite įeinančius ir išeinančius šviesolaidinius kabelius, naudodami kabelių tvarkymo priedus, kad išvengtumėte per didelio lenkimo; laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio OM4 pluoštui. Pažymėkite prievadus pagal poreikį, kad būtų lengviau juos atpažinti ir atlikti būsimą techninę priežiūrą.

Rekomendacijos

Prieš jungdami pluoštus, apžiūrėkite ir, jei reikia, nuvalykite LC jungčių galinius paviršius tinkamomis pluošto valymo priemonėmis. Naudokite pataisų laidus ir magistralinius kabelius, atitinkančius OM4 specifikacijas, kad išlaikytumėte ryšio veikimą. Didelio tankio stovuose derinkite skydelį su vertikaliais arba horizontaliais kabelių tvarkytuvais, kad sumažintumėte jungčių įtempimą ir leistumėte tvarkingą vedimą.
