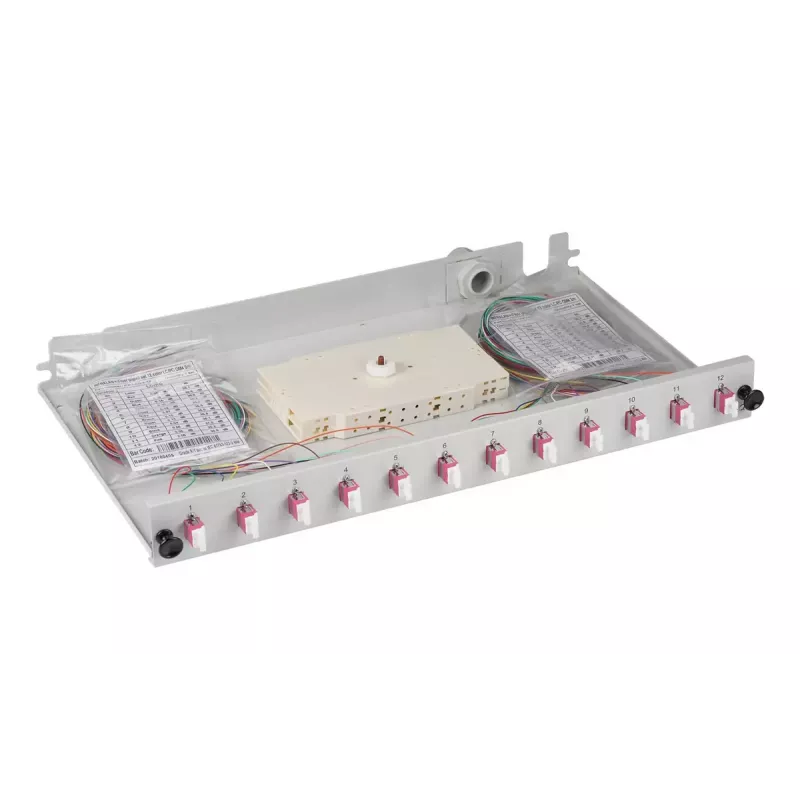

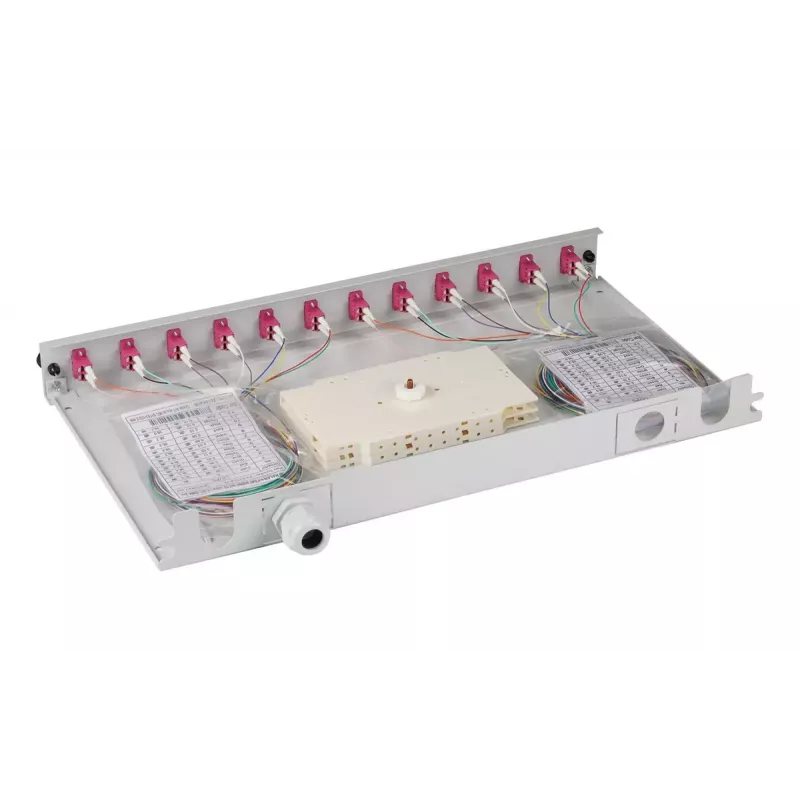

Pataisų skydelis EFB Elektronik B71901L48OM4 1U LC OM4 Pilka

EFB Elektronik B71901L48OM4 1U LC OM4 pilkas pataisų skydelis yra į stovą montuojamas optinio pluošto valdymo įrenginys, skirtas organizuotoms LC dvipusėms jungtims duomenų centruose ir tinklo spintose. Pagamintas daugiausia iš patvarios plastiko, skydelis užima 1U stovo erdvės ir palaiko OM4 daugiamodį pluoštą, kad palengvintų didelės spartos trumpojo nuotolio perdavimą. Jo kompaktiški matmenys atitinka standartinius 19 colių stovus, o priekyje nukreipta sąsaja suteikia tvarkingą prieigą iki 24 LC dvipusių prievadų (48 pluoštai) su pilka apdaila, kad būtų galima nuosekliai grupuoti įrangą.

Privalumai

Šis pataisų skydelis siūlo erdvę taupantį 1U dizainą su paprasta priekine prieiga prie LC OM4 jungčių, užtikrinančią tvarkingą kabelių vedimą ir supaprastintą priežiūrą. Plastikinis korpusas sumažina svorį, išlaikydamas pakankamą mechaninę apsaugą pluošto jungtims ir adapteriams. Suderinamumas su OM4 daugiamodiu pluoštu palaiko didesnį pralaidumą ir geresnį našumą trumpojo nuotolio jungtims, paprastai randamoms įmonių ir miestelių tinkluose.

Tinka

• Duomenų centrams ir serverių patalpoms, kurioms reikia kompaktiškų pluošto užbaigimo skydelių
• Telekomunikacijų patalpoms su OM4 daugiamodžiu magistraliniu arba horizontaliuoju kabeliavimu
• Miestelių ar įmonių tinklams, kuriems reikia organizuotos priekinio skydelio LC prieigos
• Aplinkoms, kuriose pageidaujamas sumažintas stovo svoris ir atsparumas korozijai

Pagrindinės specifikacijos

• Formos koeficientas: 1U į stovą montuojamas pataisų skydelis, suderinamas su 19 colių stovais
• Jungties tipas: LC dvipusiai prievadai daugiamodžiam pluoštui
• Palaikomas pluošto tipas: OM4 daugiamodis
• Prievadų talpa: 24 LC dvipusiai prievadai (48 pluoštai)
• Medžiaga: patvarus plastikinis korpusas
• Spalva: pilka
• Matmenys (P×A×G): 483 mm × 44,5 mm × 244 mm

Kaip naudoti

Sumontuokite skydelį į standartinį 19 colių stovą, užimantį vieną U erdvės. Įdiekite LC adapterius arba iš anksto užbaigtus sujungimo laidus į priekinius prievadus, tada nutieskite daugiamodžio pluošto kabelius per galinį kabelio įvadą, laikydamiesi tinkamų lenkimo spindulių. Pritvirtinkite kabelius įtempimo sumažinimo priemonėmis ir naudokite kabelių valdymo priedus stove, kad išvengtumėte per didelio įtempimo. Pažymėkite prievadus, kaip reikalaujama, kad būtų lengva identifikuoti, ir prieš prijungdami atlikite standartinį galinio paviršiaus patikrinimą ir valymą, kad užtikrintumėte optimalų signalo perdavimą.

Rekomendacijos

Kad veiktų patikimai, naudokite OM4 klasės pataisų laidus ir laikykitės tinkamų lenkimo spindulių; reguliariai tikrinkite ir valykite LC jungtis ir saugokite skydelį nuo mechaninių smūgių arba per didelio karščio.
