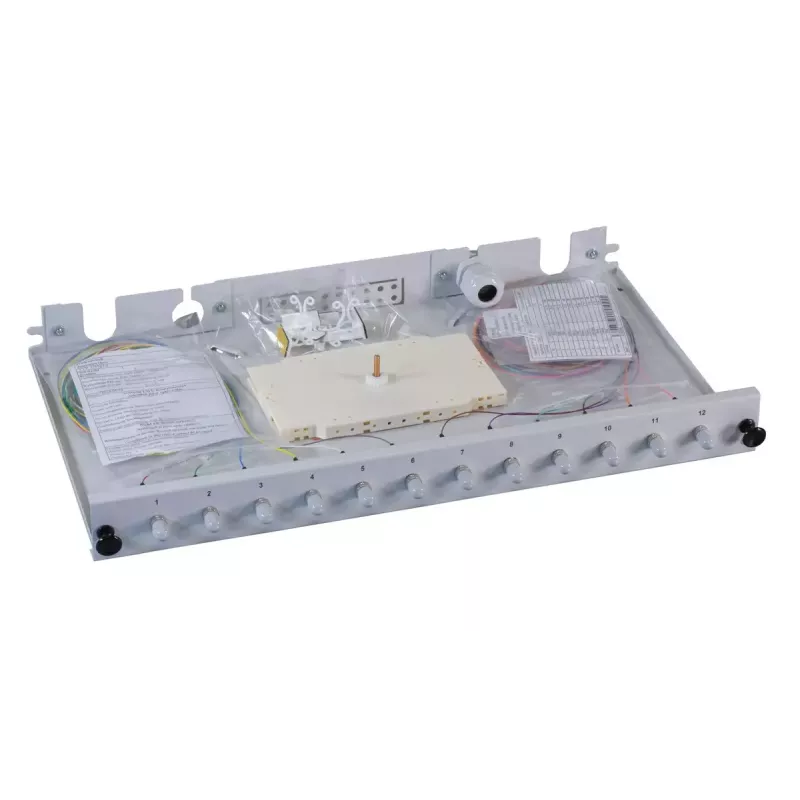

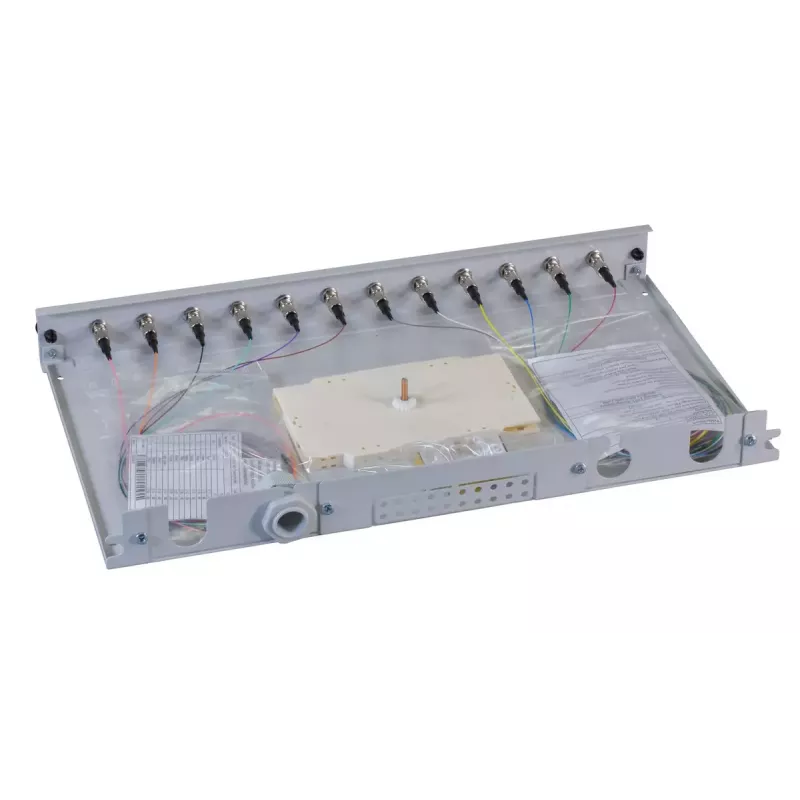

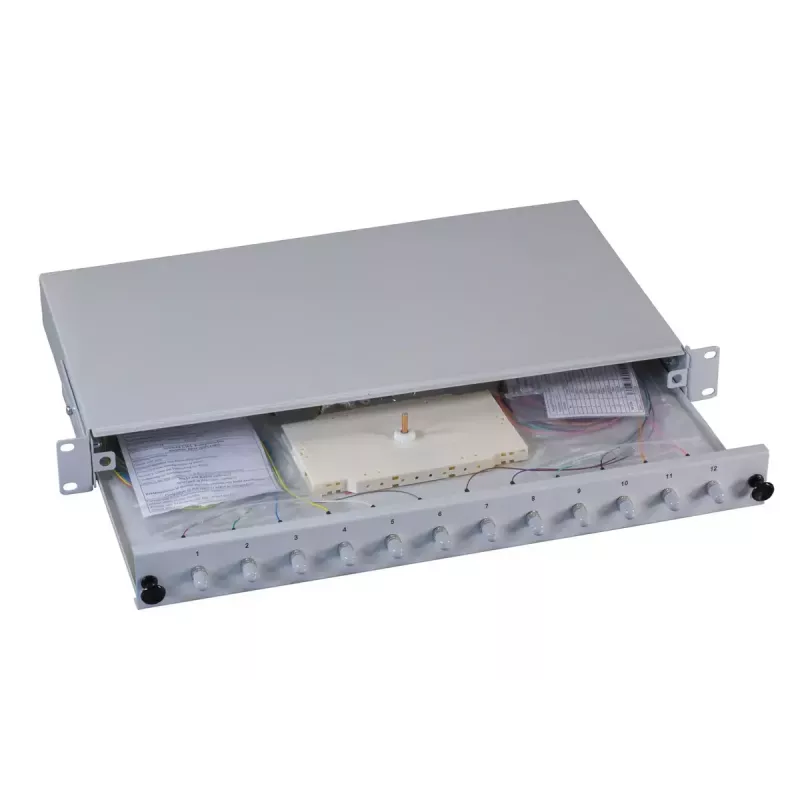

Pataisų skydelis 1U EFB Elektronik B71006.12OM4 — ST šviesolaidinės jungtys, metalinis, 483×44,5×244 mm

EFB Elektronik 1U metalinis pataisų skydelis B71006.12OM4 su ST šviesolaidinėmis jungtimis yra į 19 colių stelažus montuojamas modulis, skirtas organizuoti ir apsaugoti šviesolaidžių sujungimus. Išoriniai matmenys – 483×44,5×244 mm, pilka apdaila – įrenginys suteikia kompaktišką, tvirtą korpusą iki 12 ST tipo šviesolaidžių sujungimų. Skydelis skirtas struktūrizuotoms kabelių sistemoms telekomunikacijų, duomenų centrų ir biurų tinkluose, kur reikalingas patikimas šviesolaidinis ryšys ir tvarkingas kabelių išvedžiojimas.

Privalumai

Metalinė konstrukcija užtikrina mechaninį patvarumą ir apsaugą nuo nedidelių smūgių, o 1U formatas taupo vietą stelaže. Iš anksto sumontuotos ST jungtys supaprastina sujungimą vietoje ir sumažina montavimo laiką. Priekyje išdėstytos jungtys suteikia lengvą prieigą perjungimams ir priežiūrai, o neutrali pilka danga užtikrina suderinamumą su standartine stelažų estetika. Bendra konstrukcija palaiko tvarkingą kabelių valdymą ir padeda išvengti įtempimo šviesolaidžių jungtyse.

Tinka

• Telekomunikacijų įrangos stelažams centrinėse stotyse ar skirstymo punktuose
• Serverių patalpų ir duomenų centrų šviesolaidžių skirstymo skydams
• Biurų tinklų magistralėms ir struktūrizuotų kabelių spintoms
• Laboratorijų ir bandymų aplinkoms, kurioms reikalingos ST tipo šviesolaidinės jungtys

Pagrindinės specifikacijos

• Formos faktorius: 1U stelažinis skydelis 19 colių stelažams
• Jungties tipas: ST šviesolaidinės jungtys, iki 12 prievadų
• Medžiaga: metalinis korpusas mechaninei apsaugai
• Apdaila: pilka danga standartiniam stelažų integravimui
• Išoriniai matmenys: 483 × 44,5 × 244 mm (P × A × G)
• Montavimas: priekinis, su standartinėmis stelažo varžtų vietomis

Kaip naudoti

Įstatykite pataisų skydelį į standartinį 19 colių stelažą tinkamame aukštyje ir pritvirtinkite stelažo varžtais. Nuveskite šviesolaidinius kabelius prie galinio kabelio įvado, užtikrindami minimalius lenkimo spindulius ir vengdami per didelio įtempimo skaiduloms. Priekiniame skydelyje sujunkite ar prijunkite skaidulas prie ST jungčių, tada pažymėkite kiekvieną prievadą identifikavimui. Naudokite suderinamus pigteilus arba pataisų laidus, kad prijungtumėte skydelio prievadus prie aktyvios įrangos ar skirstymo skydų. Po montavimo atlikite optinius bandymus, kad patvirtintumėte tęstinumą ir priimtinus slopinimo lygius.

Rekomendacijos

Elkitės su šviesolaidinėmis jungtimis švariomis rankomis ir naudokite tinkamus valymo įrankius, kad išvengtumėte užteršimo. Laikykitės lenkimo spindulio gairių, taikomų konkrečiam naudojamam skaidulos tipui, pritvirtinkite kabelius su įtempimo sumažinimu šalia skydelio ir reguliariai tikrinkite jungtis bei kabelių maršrutus, kad užtikrintumėte patikimą tinklo veikimą.
