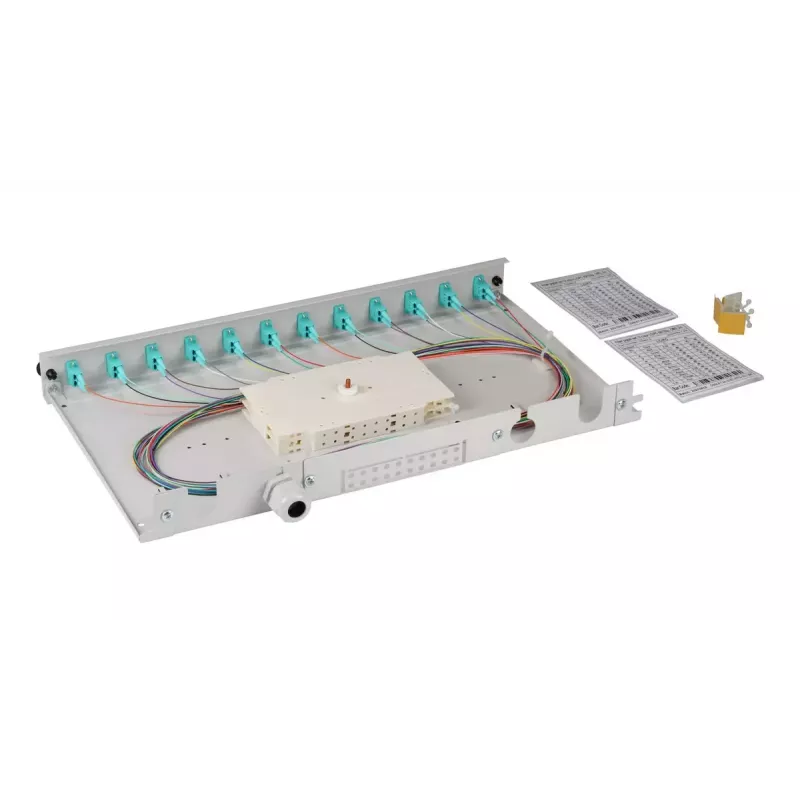

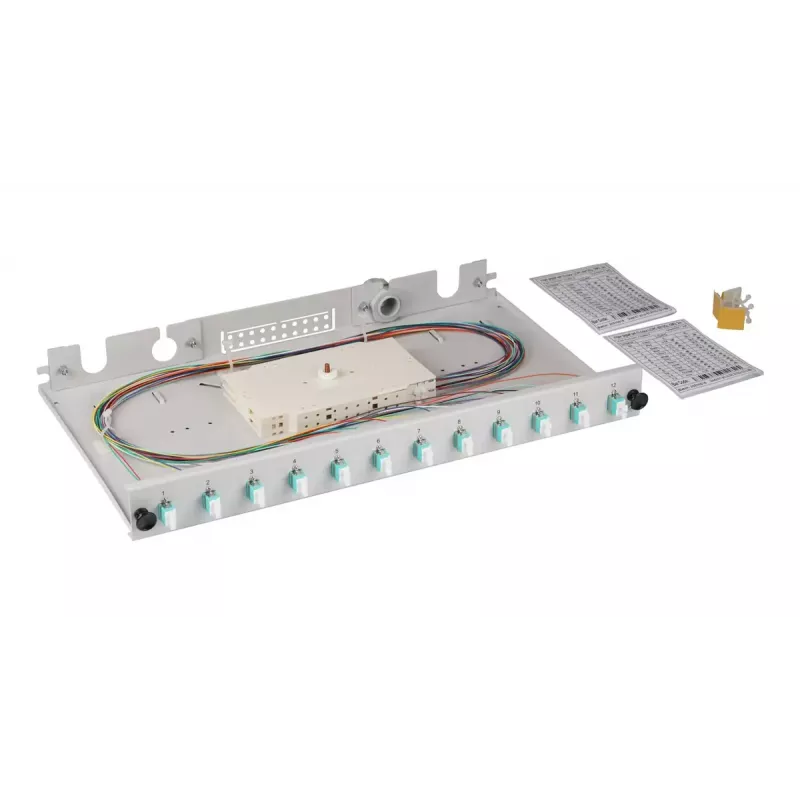

Patch panel EFB Elektronik BA71901L12OM3 1U LC OM3 Pilka

EFB Elektronik BA71901L12OM3 1U LC OM3 pilkas pataisų skydelis yra kompaktiškas į stovą montuojamas įrenginys, skirtas optinių skaidulų jungtims tvarkyti duomenų centruose ir tinklo patalpose. Jis pritaikytas LC jungtims ir yra suderinamas su OM3 daugiamode skaidula, užtikrinant standartizuotą sąsają optinių linijų komutavimui ir valdymui. Skydelio matmenys: 483 mm pločio, 44,5 mm aukščio (1U) ir 244 mm gylio, todėl tai yra vietos taupantis sprendimas 19 colių stovams ir korpusams.

Privalumai

Šis pataisų skydelis sutelkia keletą LC skaidulų užbaigimų viename 1U modulyje, supaprastindamas kabelių valdymą ir sumažindamas stovo vietos naudojimą. Jo suderinamumas su OM3 daugiamode skaidula palaiko tipines trumpojo nuotolio duomenų centrų ir įmonių jungtis. Pilka apdaila suteikia neutralią išvaizdą, derančią su standartine stovų įranga. Sukurtas paprastam montavimui į 19 colių stovus, dizainas leidžia tvarkingai išvedžioti ir žymėti skaidulų trasas.

Tinka

• Duomenų centrų komutavimui ir trumpojo nuotolio daugiamodėms skaidulų jungtims
• Įmonių tinklo patalpoms ir telekomunikacijų spintoms
• Optinių skaidulų konsolidavimo taškams ir paskirstymo rėmams
• Struktūrinio kabeliavimo įrenginiams, naudojantiems LC jungtis

Pagrindinės specifikacijos

• Formos faktorius: 1U į stovą montuojamas skydelis
• Jungties tipas: LC
• Skaidulos tipo suderinamumas: OM3 daugiamodė
• Prievadų skaičius: 6
• Matmenys (P x A x G): 483 mm x 44,5 mm x 244 mm
• Spalva: Pilka

Kaip naudoti

Įdiekite BA71901L12OM3 į standartinį 19 colių stovą, naudodami numatytas montavimo angas, užtikrindami, kad įrenginys užimtų vieną 1U lizdą. Užbaikite arba prijunkite LC jungtis prie skydelio prievadų, vadovaudamiesi savo objekto žymėjimo ir skaidulų valdymo praktika. Išveskite įeinančius ir išeinančius skaidulų kabelius per atitinkamus kabelių valdymo priedus, kad išlaikytumėte lenkimo spindulį ir išvengtumėte jungčių įtempimo. Patikrinkite optinį tęstinumą ir nuostolius naudodami tinkamą testavimo įrangą po įdiegimo.

Rekomendacijos

Naudokite skydelį su OM3 reikalavimus atitinkančia daugiamode skaidula ir LC užbaigtais pataisų laidais. Laikykitės rekomenduojamų daugiamodės skaidulos lenkimo spindulių ir pritvirtinkite kabelius, kad išvengtumėte judėjimo. Nuosekliai žymėkite kiekvieną prievadą pagal savo tinklo dokumentaciją ir atlikite optinį testavimą po bet kokių pakeitimų, kad užtikrintumėte linijos veikimą.
