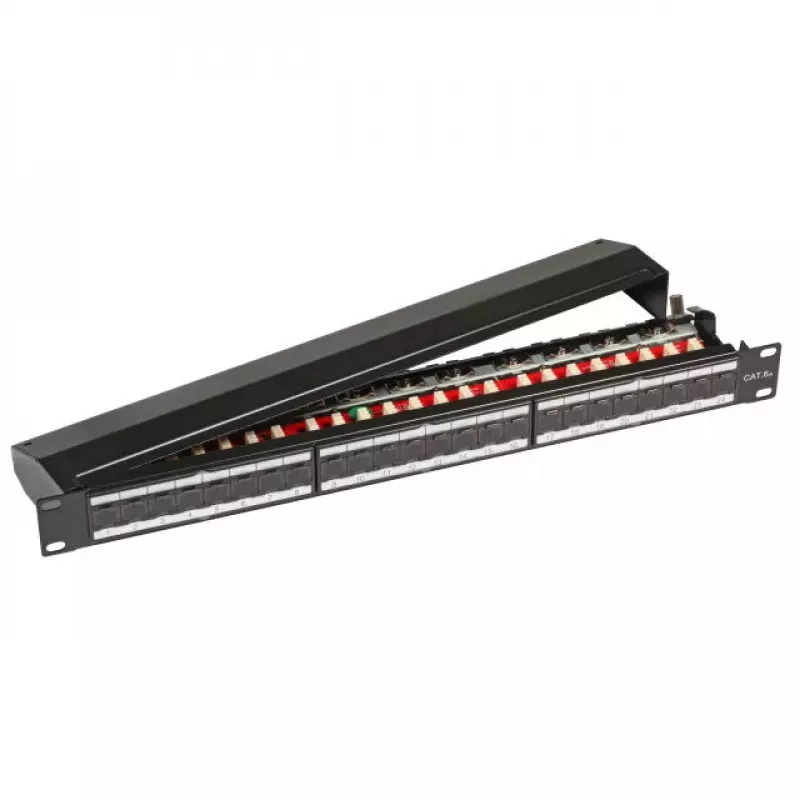

Pataisų skydelis EFB Elektronik 37656.1

EFB Elektronik 37656.1 pataisų skydelis yra 1U stovo montavimo skydelis, turintis 24 visiškai ekranuotus RJ45 lizdus struktūriniams tinklų kabeliams. Pagamintas su metaliniu korpusu RAL9005 (juoda) spalva ir suderinamas su Cat6a kabelių tipais, jo matmenys yra 482,6 mm (P) x 44,5 mm (A) x 109 mm (G), jame yra 8 polių IDC gnybtai ir TIA 568 A/B spalvų kodavimas tvarkingam kabelių užbaigimui.

Privalumai

Šis pataisų skydelis pasižymi patikima metaline konstrukcija, tinkama profesionaliam stovų montavimui, visišku ekranavimu visuose 24 RJ45 prievaduose, mažinančiu elektromagnetinius trikdžius, ir standartizuotais 8 polių IDC gnybtais su TIA 568 A/B spalvų kodavimu, užtikrinančiu nuoseklias, patikimas jungtis. Jo 1U formos faktorius tinka standartiniams 19 colių stovams ir palaiko Cat6a našumo reikalavimus.

Tinka

• Duomenų centrų ir serverių patalpų stovų montavimui
• Struktūriniams kabeliams biurų tinkluose
• Cat6a tinklo diegimams, reikalaujantiems ekranuotų užbaigimų

Pagrindinės specifikacijos

• Gamintojas: EFB Elektronik
• Modelis: 37656.1
• Prievadai: 24 visiškai ekranuoti RJ45 lizdai
• Suderinamumas: Cat6a
• Užbaigimas: 8 polių IDC gnybtai, TIA 568 A/B spalvų kodas
• Matmenys (P×A×G): 482,6 × 44,5 × 109 mm
• Produkto spalva: Juoda (RAL9005)
• Formos faktorius: 1U stovo montavimas

Kaip naudoti

Sumontuokite pataisų skydelį į standartinį 19 colių stovą, naudodami tinkamus stovo varžtus. Užbaikite įeinančius ekranuotus Cat6a kabelius prie 8 polių IDC gnybtų, vadovaudamiesi TIA 568 A arba B spalvų kodu, kaip reikalauja jūsų montavimas. Įjunkite pataisų laidus į priekinius RJ45 lizdus, kad prijungtumėte įrangą stove prie struktūrinių kabelių. Užtikrinkite ekrano tęstinumą, tinkamai įžemindami skydelį ir, kur reikia, naudodami ekranuotus pataisų laidus.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite ekranuotus Cat6a kabelius ir palaikykite teisingą stovo bei pataisų skydelio įžeminimą. Nuosekliai laikykitės TIA 568 A/B laidų schemos visame montavime ir patikrinkite kiekvieną prievadą po užbaigimo tinkamu kabelių testeriu, kad patikrintumėte veikimą ir ekranavimo vientisumą.
