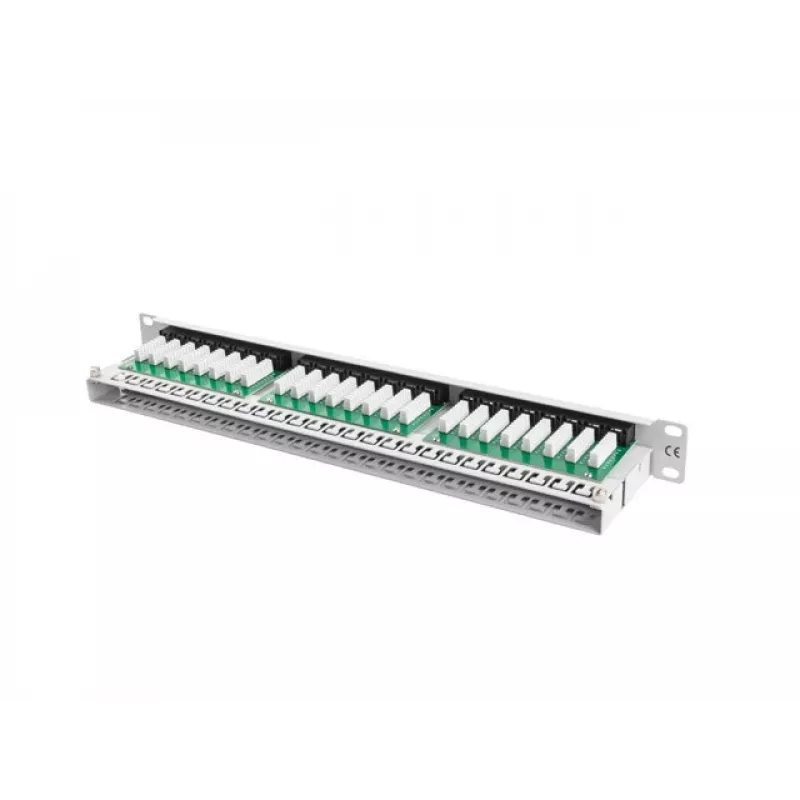

Patch Panel 1U Lanberg PPU5-1048-S

„Lanberg PPU5-1048-S“ yra 1U stovo montavimo pataisų skydas, skirtas struktūrizuotoms kabelių sistemoms. Jame yra 48 neekranuoti RJ-45 prievadai, atitinkantys 5e kategoriją, ir jis skirtas vytos poros kabelių užbaigimui ir tvarkymui 19" stovo spintose ir telekomunikacijų tinklų paskirstymo taškuose. Skydas yra pasyvus elementas, skirtas darbui su Cat5/Cat5e diegimo sistemomis, ir jame yra kabelių valdymo lentyna bei rankenos stabiliam surinkimui.

Pranašumai

Pataisų skydas naudoja IDC/LSA tipo jungtis, kad būtų galima greitai ir patikimai užbaigti kabelius be specialių įrankių. Jo 1U kompaktiškas formatas (445 mm pločio, 44,5 mm aukščio, 102 mm gylio) ir pilka apdaila padeda išlaikyti tvarkingą ir erdvę taupantį stovo išdėstymą, kartu palaikant 48 prievadus. Sustiprinta kabelių valdymo lentyna su rankenomis pagerina kabelių maršrutizavimą ir mechaninį surinkimo stabilumą.

Tinka

• Cat5/Cat5e vytos poros kabelių užbaigimui ir tvarkymui serverių patalpose
• Pagrindiniuose ir antriniuose paskirstymo taškuose vietiniuose tinkluose
• 19" stovo diegimams, kuriems reikia 48 prievadų perjungimo

Pagrindinės specifikacijos

• Modelis: Lanberg PPU5-1048-S
• Prievadų kiekis: 48 RJ-45 (neekranuoti), 5e kategorija
• Formos faktorius: 1U stovo montavimo
• Matmenys (P×A×G): 445 mm × 44,5 mm × 102 mm
• Gaminio spalva: Pilka
• Svoris: 1,35 kg

Kaip naudoti

Įmontuokite pataisų skydą į standartinę 19" stovą ir pritvirtinkite jį tinkamais varžtais. Užbaikite vytos poros kabelius IDC/LSA jungtyse pagal pasirinktą laidų sujungimo standartą (T568A arba T568B). Nutieskite kabelius naudodami pritvirtintą kabelių valdymo lentyną ir rankenas, kad sumažintumėte įtampą ir išlaikytumėte tvarkingą kabelių išdėstymą. Prijunkite pataisų laidus prie priekinių RJ-45 prievadų, kad susietumėte įrangą su struktūrizuota kabelių sistema.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite suderinamus Cat5 arba Cat5e kabelius ir laikykitės tinkamų užbaigimo procedūrų. Užtikrinkite teisingą kabelių ženklinimą ir laikykitės lenkimo spindulio ribų tiesdami kabelius per valdymo lentyną.
