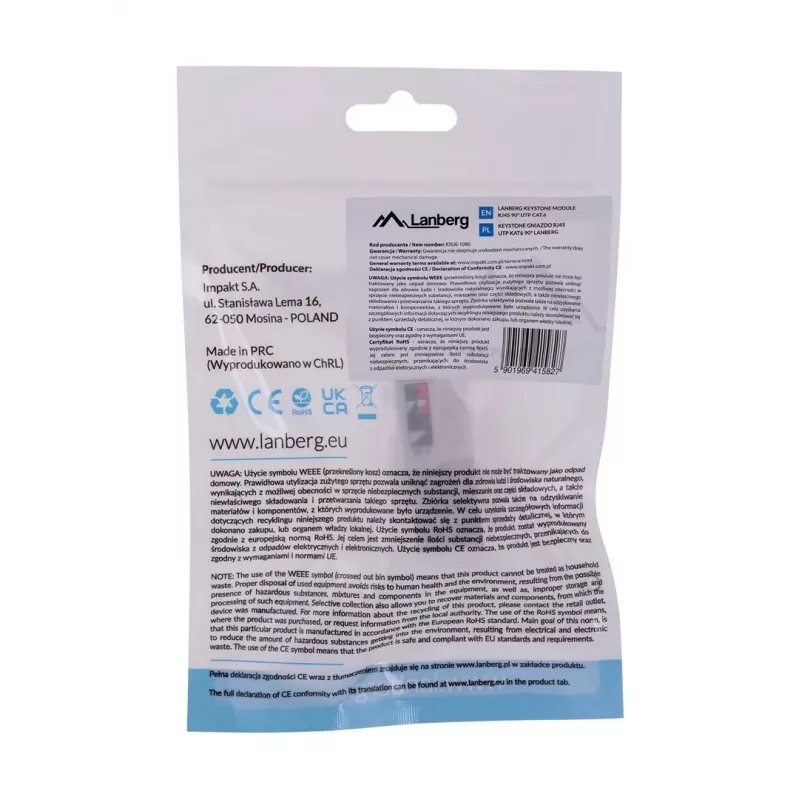

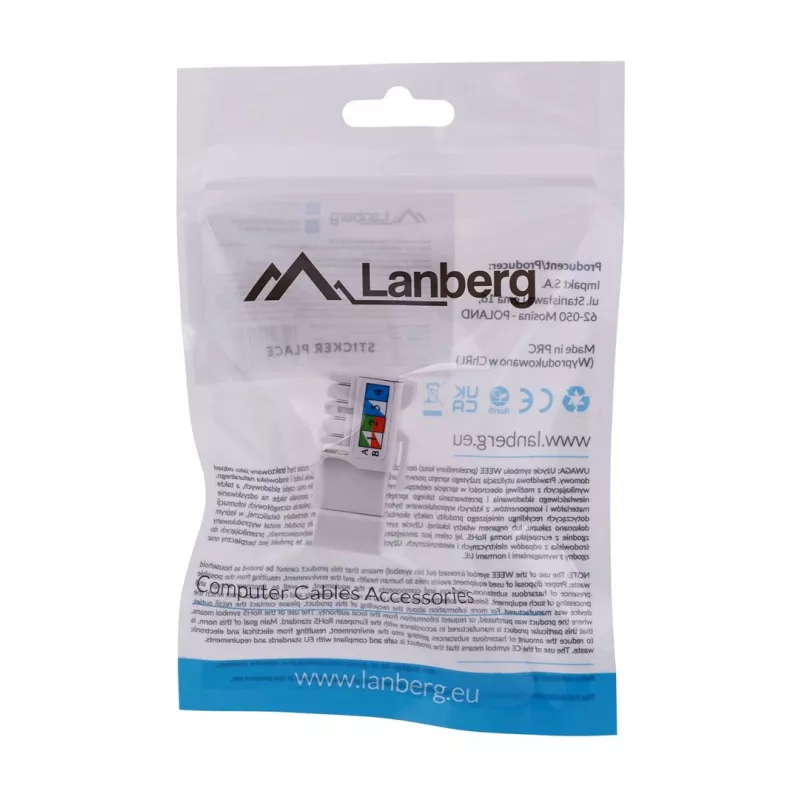

Keystone modulis LANBERG KSU6-1090, Cat6 U/UTP plokščias, RJ-45 vyriškas į LSA moterišką, AWG 22/26, 14.5×16.1 mm, baltas

Lanberg Cat.6 UTP RJ45 keystone modulis yra skirtas montuoti adapteriuose ir rėmeliuose su 16.10 x 14.50 mm dydžio jungčių angomis, pavyzdžiui, 45x45 plokštelėse, elektros įrangos rėmeliuose arba moduliniuose skydeliuose. Modulis suteikia RJ45 lizdą su IDC jungties dangteliu ir palaiko tiek 568A, tiek 568B laidų sujungimo schemas. Spausdintosios plokštės (PCBA) konstrukcija užtikrina patikimus elektrinius sujungimus.

Privalumai

Keystone modulis tinka standartinėms adapterių išpjovoms ir yra suderinamas su įprastomis montavimo sistemomis, todėl gali būti universaliai naudojamas lizduose, rėmeliuose ir skydeliuose. Jis palaiko tiek 568A, tiek 568B laidų sujungimo sekas, todėl kabelius galima užbaigti lanksčiai. Universalūs plyšiniai sujungimai yra suderinami su LSA įrankiais, todėl montavimas yra paprastas ir suderinamas su įrankiais. IDC dangtelis apsaugo užbaigimus, o PCBA pagrindu sukurtas dizainas užtikrina stabilius signalo kelius.

Pagrindinės specifikacijos

• Kategorija: Cat.6 UTP
• Jungtis: RJ45 keystone
• Suderinami išpjovos matmenys (A x P): 16.10 x 14.50 mm
• Laidų sujungimo schemos: 568A / 568B
• Užbaigimo tipas: IDC su dangteliu
• Kontaktai: universalūs plyšiniai sujungimai, suderinami su LSA įrankiais
• Konstrukcija: PCBA spausdintinė plokštė

Naudojimas

Įstatykite keystone modulį į bet kurio adapterio ar veidrodinės plokštelės angą, kuri atitinka 16.10 x 14.50 mm matmenis. Užbaikite UTP kabelį naudodami IDC jungtį pagal 568A arba 568B spalvų kodą. Jei reikia, naudokite LSA suderinamą įrankį, kad laidininkus įspaustumėte į universalius plyšinius sujungimus. Užbaigę uždėkite IDC dangtelį, kad apsaugotumėte kontaktus, ir įspauskite modulį į montavimo rėmelį arba skydelį.

Rekomendacijos

Siekiant patikimo veikimo, naudokite tinkamai įvertintą Cat.6 UTP kabelį ir įsitikinkite, kad užbaigimai atitinka pasirinktą 568A arba 568B standartą. Prieš montavimą patikrinkite priimančiojo adapterio ar veidrodinės plokštelės suderinamumą su 16.10 x 14.50 mm keystone matmenimis.
