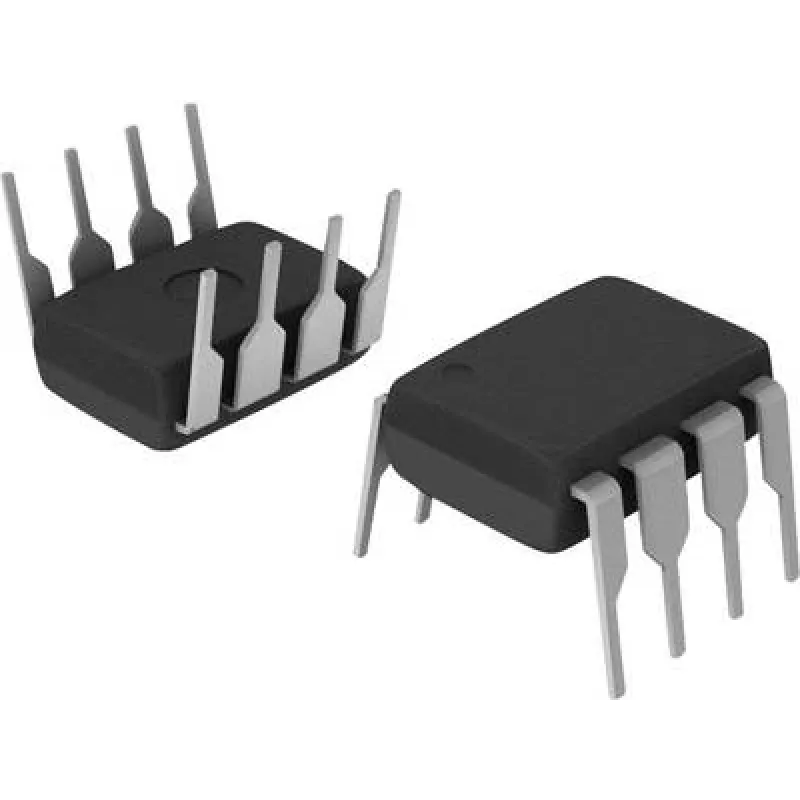

Optocoupler gate driver BROADCOM ACPL-4800-000E DIP-8 Push-Pull Totem-Pole DC

„BROADCOM ACPL-4800-000E“ yra optronas vartų tvarkyklė DIP-8 korpuse su push-pull (totem-pole) nuolatinės srovės išėjimo pakopa, skirta užtikrinti galvaninę izoliaciją tarp valdymo logikos ir galios perjungimo pakopų. Ji teikia izoliuotus varomuosius signalus galios tranzistoriams ir IGBT perjungimo programose ir palaiko tiek žemosios, tiek aukštosios pusės vartų valdymo topologijas, kai naudojama su atitinkamais išoriniais komponentais. Įrenginys tinkamas naudoti variklių pavarose, perjungimo režimo maitinimo šaltiniuose, keitikliuose ir kitose programose, kurioms reikalinga patikima izoliacija ir greiti vartų perėjimai.

Privalumai

ACPL-4800-000E integruoja totem-pole išėjimo pakopą efektyviam push-pull valdymui, siūlydama kontroliuojamą išėjimo varomąją galią ir sumažintą išorinių komponentų skaičių, palyginti su diskretiniais izoliacijos sprendimais. Jo DIP-8 kiauryminio montavimo korpusas leidžia lengvai prototipuoti ir keisti senesnėse plokštėse, o optiškai izoliuotas įėjimas užtikrina galvaninį atskyrimą tarp valdymo grandinių ir galios įrenginių, pagerindamas sistemos saugą ir sumažindamas įžeminimo kilpų trikdžius. Įrenginys palaiko greitą perjungimą, tinkamą vidutinio greičio vartų valdymo užduotims, ir užtikrina nuspėjamas elektrines charakteristikas tipinėmis veikimo sąlygomis.

Tinka

• Galios MOSFET ir IGBT vartų valdymui variklių valdikliuose
• Izoliuotoms tvarkyklių pakopoms perjungimo režimo maitinimo šaltiniuose
• Keitiklio vartų valdymui atsinaujinančios energijos ir UPS sistemose
• Bendros paskirties izoliacijai tarp loginio lygio valdiklių ir galios pakopų

Pagrindiniai techniniai duomenys

• Korpuso tipas: DIP-8 kiauryminiam montavimui
• Išėjimo pakopa: push-pull (totem-pole) nuolatinė srovė
• Izoliacijos metodas: optinė galvaninė izoliacija
• Numatyta funkcija: vartų valdymas galios tranzistoriams ir IGBT
• Perjungimo tinkamumas: vidutinio greičio vartų perėjimai
• Įėjimo tipas: šviesos diodu valdomas optrono įėjimas

Kaip naudoti

Įstatykite ACPL-4800-000E į suderinamą DIP-8 lizdą arba prilituokite prie kiauryminio montavimo PCB aikštelės, laikydamiesi įrenginio išvadų išdėstymo ir rekomenduojamo įėjimo šviesos diodo poliškumo. Prijunkite įėjimo šviesos diodą prie valdymo logikos per atitinkamą srovę ribojantį rezistorių. Išėjimo pusėje pateikite reikiamas maitinimo magistrales ir prijunkite totem-pole išėjimus prie tikslinio galios tranzistoriaus arba IGBT vartų, pridedant vartų rezistorius arba Millerio kompensavimo komponentus, kaip reikia konkrečiam galios įrenginiui ir perjungimo greičiui. Užtikrinkite tinkamus šliaužimo ir tarpo atstumus ant PCB, kad išlaikytumėte izoliacijos vientisumą, ir laikykitės šilumos valdymo praktikų, tinkamų jūsų programai.

Rekomendacijos

Naudokite rekomenduojamus įėjimo srovės lygius, kad užtikrintumėte patikimą šviesos diodo aktyvavimą, ir laikykitės įrenginio absoliučių maksimalių ribinių parametrų. Valdant didelės vartų įkrovos įrenginius, parinkite tinkamus vartų rezistorius ir, jei reikia, apsvarstykite išorinį buferiavimą arba lygio keitimą. Patikrinkite izoliacijos reikalavimus ir palaikykite atskyrimą tarp valdymo ir galios įžeminimų; pridėkite atsiejimo kondensatorius arti įrenginio maitinimo išvadų, kad sumažintumėte perjungimo triukšmą ir pagerintumėte stabilumą.
