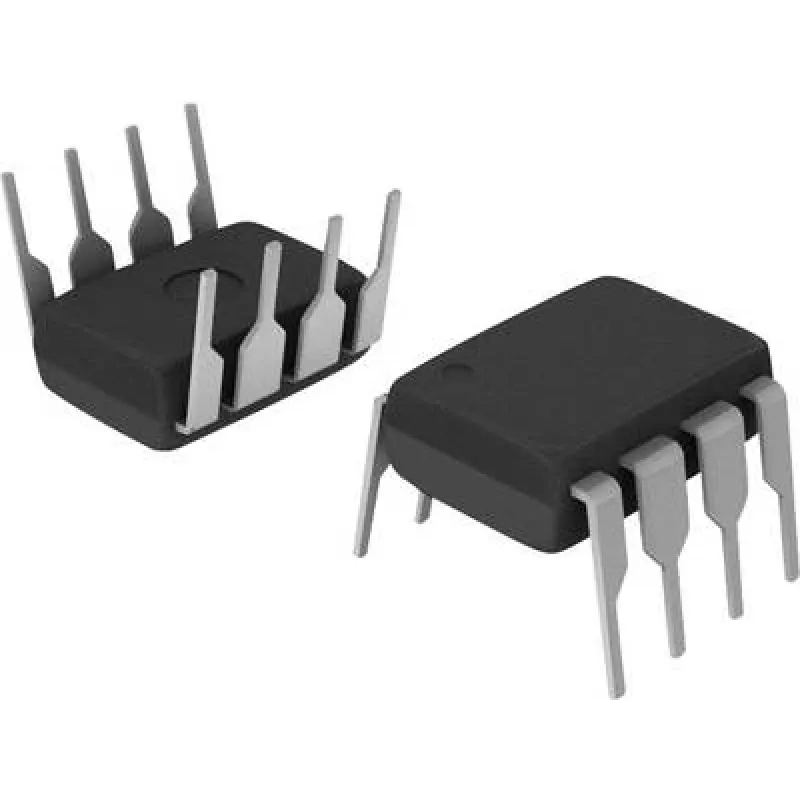

Optroninis užtūros valdiklis Broadcom HCPL-2201-000E DIP-8 Push-Pull/Totem-Pole DC

Broadcom HCPL-2201-000E yra optroninis užtūros valdiklis DIP-8 korpuse su push-pull (totem-pole) išėjimo pakopa, skirta nuolatinės srovės taikymams. Įtaisas užtikrina galvaninę izoliaciją tarp įėjimo ir išėjimo, leidžiančią saugiai atlikti lygio perkėlimą ir patikimai valdyti dvipolius tranzistorius bei MOSFET tranzistorius galios valdymo grandinėse. HCPL-2201-000E sujungia šviesos diodo įėjimą su fotodetektoriumi ir totem-pole tranzistoriaus išėjimu, kad perduotų skaitmeninius valdymo signalus per izoliacijos barjerą, išlaikydamas greitą perjungimą, tinkantį daugeliui pramoninių taikymų.

Privalumai

HCPL-2201-000E užtikrina elektrinę izoliaciją, kuri sumažina įžeminimo kilpų riziką ir pagerina saugumą mišrios įtampos sistemose. Jo push-pull išėjimo pakopa pateikia apibrėžtus aukšto ir žemo lygio valdymo signalus, užtikrinant efektyvų užtūros įkrovimą ir iškrovimą. Standartiniame DIP-8 korpuse jį lengva įdėti ir montuoti ant kiauryminio montavimo plokščių. Įtaiso konstrukcija užtikrina pakartojamą laiko parametrų elgseną ir pastovų perjungimo veikimą tarp kanalų, palaikant patikimą integravimą į variklių pavarų, keitiklių ir maitinimo šaltinių valdymo grandines.

Tinka

• MOSFET ir IGBT tranzistorių užtūros valdymui nuolatinės srovės galios pakopose
• Lygio perkėlimui ir signalų izoliacijai tarp valdymo logikos ir galios elektronikos
• Variklių pavarų valdikliuose ir servo elektronikoje
• Pramoninės automatikos ir maitinimo šaltinių valdymo grandinėse

Pagrindinės specifikacijos

• Korpuso tipas: DIP-8, kiauryminis montavimas
• Išėjimo pakopa: Push-pull (totem-pole) išėjimas, tinkamas užtūros valdymui
• Izoliacija: Galvaninė izoliacija tarp įėjimo šviesos diodo ir išėjimo tranzistoriaus
• Įėjimas: Šviesos diodu valdomas optroninis įėjimas skaitmeniniams valdymo signalams
• Taikymo sritis: Nuolatinės srovės užtūros valdymas ir signalų izoliacija galios elektronikai

Kaip naudoti

Prijunkite įėjimo šviesos diodą prie valdymo logikos per srovę ribojantį rezistorių, kurio vertė parenkama pagal reikiamą įėjimo tiesioginę srovę. Užtikrinkite tinkamus maitinimo šaltinius ir blokuojančius kondensatorius išėjimo pusėje, kad būtų palaikoma stabili valdymo įtampa. Įdėkite DIP-8 įtaisą ant spausdintinės plokštės, laikydamiesi tinkamų atstumų izoliacijai palaikyti. Jei reikia, iš anksto prijunkite užtūros rezistorius ir snubber grandines pagal valdomą tranzistorių arba MOSFET. Prijungdami laikykitės įėjimo-išėjimo poliškumo, kad išėjimas persijungtų reaguodamas į įėjimo šviesos diodo valdymą.

Rekomendacijos

Siekiant patikimo veikimo, naudokite rekomenduojamą įėjimo tiesioginę srovę ir išėjimo maitinimo įtampas prietaisui nurodytose ribose, pritaikykite vietinį atjungimą išėjimo pusėje ir laikykitės spausdintinės plokštės išdėstymo rekomendacijų izoliacijai užtikrinti. Venkite per didelės temperatūros ar mechaninio įtempio litavimo ir tvarkymo metu, kad išlaikytumėte ilgalaikį patikimumą.
