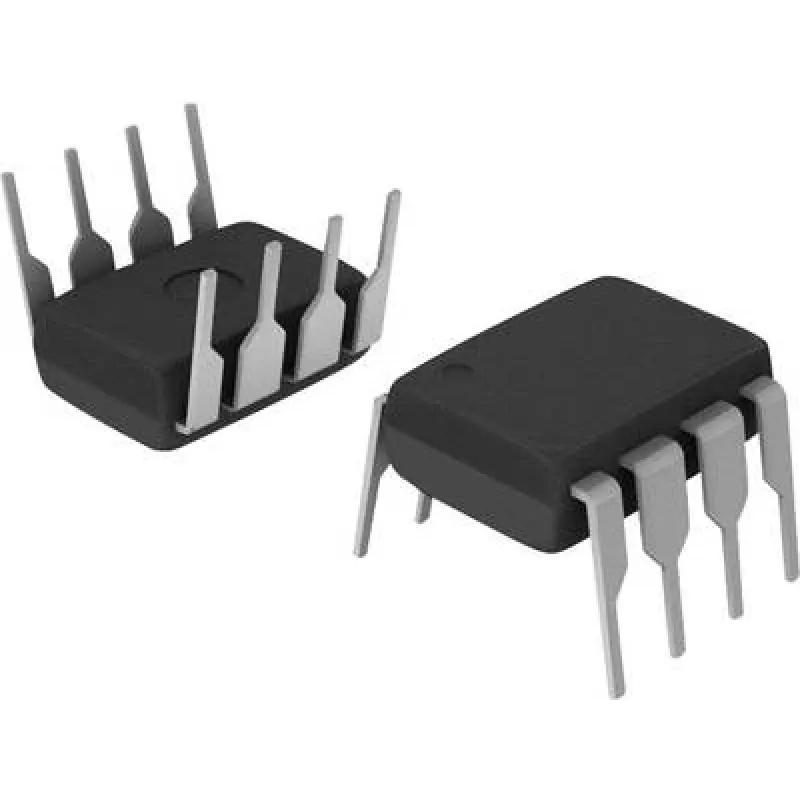

BROADCOM HCPL-3180-000E optroninis vartų tvarkyklė DIP-8 push-pull totem-pole kintamajai/nuolatinei srovei

BROADCOM HCPL-3180-000E yra optroninė vartų tvarkyklė DIP-8 korpuse, užtikrinanti galvaninę izoliaciją tarp valdymo ir galios pakopų. Įrenginys turi push-pull (totem-pole) išėjimo pakopą ir yra skirtas valdyti galios perjungimo įtaisų vartų įėjimus tiek kintamosios, tiek nuolatinės srovės sistemose. Tipinės taikymo sritys apima izoliuotą IGBT, MOSFET ir kitų galios jungiklių, naudojamų inverteriuose, variklių pavarose ir maitinimo šaltiniuose, vartų valdymą, kai reikalingas patikimas perjungimo našumas ir elektrinė izoliacija.

Privalumai

Optroninė vartų tvarkyklė sujungia aukštos įtampos izoliaciją su push-pull išėjimu, leidžianti valdyti tiek žemos, tiek aukštos pusės vartus be tiesioginio elektrinio ryšio tarp valdymo ir galios grandinių. DIP-8 korpusas supaprastina montavimą per skylutes ir prototipų kūrimą, o totem-pole išėjimas užtikrina greitesnius perėjimo laikus ir apibrėžtus loginius lygius, tinkamus įvairių vartų talpų valdymui. Įrenginys sumažina triukšmo perdavimą į jautrią valdymo elektroniką, išlaikydamas galvaninę izoliaciją tarp įėjimo ir išėjimo.

Tinka

• Izoliuotas IGBT ir MOSFET galios pakopų vartų valdymas
• Inverterių ir variklių pavarų valdymo grandinės
• AC/DC galios keitimo sistemos
• Impulsinio režimo maitinimo šaltiniai ir izoliuotos valdymo sąsajos

Pagrindinės specifikacijos

• Korpuso tipas: DIP-8 montuojamas per skylutes
• Išėjimo pakopa: push-pull (totem-pole)
• Izoliacija: galvaninė izoliacija tarp įėjimo ir išėjimo
• Funkcija: optiškai izoliuota vartų tvarkyklė galios tranzistoriams
• Signalo tipas: skaitmeninis įėjimas galios jungiklių vartų gnybtams valdyti

Kaip naudoti

Įtaisykite įrenginį ant PCB su standartiniu DIP-8 išdėstymu arba naudokite suderinamą lizdą prototipams kurti. Suteikite įėjimo LED tinkamą tiesioginę srovę per srovę ribojantį rezistorių iš valdymo logikos šaltinio, laikydamiesi įrenginio įėjimo poliškumo. Prijunkite išėjimo kaiščius prie vartų tvarkyklės laidų ir užtikrinkite reikiamus maitinimo šaltinius vartų valdymo grandinei. Išlaikykite rekomenduojamus nuotėkio ir tarpo atstumus ant PCB, kad išsaugotumėte izoliaciją, ir vadovaukitės galios tranzistoriaus duomenų lapo gairėmis dėl vartų rezistoriaus ir snubberio naudojimo. Laikykitės gamintojo rekomenduojamų maitinimo įtampų ir įėjimo srovių, kad užtikrintumėte patikimą perjungimą ir ilgą įrenginio tarnavimo laiką.

Rekomendacijos

Norėdami geriausių rezultatų, naudokite tinkamus PCB išdėstymo metodus, kad sumažintumėte parazitinę induktyvumą ir talpą ant vartų ir galios laidų, įstatykite atsiejamųjų kondensatorius arti tvarkyklės maitinimo kaiščių ir pridėkite atitinkamus vartų rezistorius, kad valdytumėte perjungimo greitį ir apribotumėte di/dt. Patikrinkite sistemos izoliacijos reikalavimus ir išbandykite perjungimo našumą esant numatomai apkrovai ir temperatūros sąlygoms.
