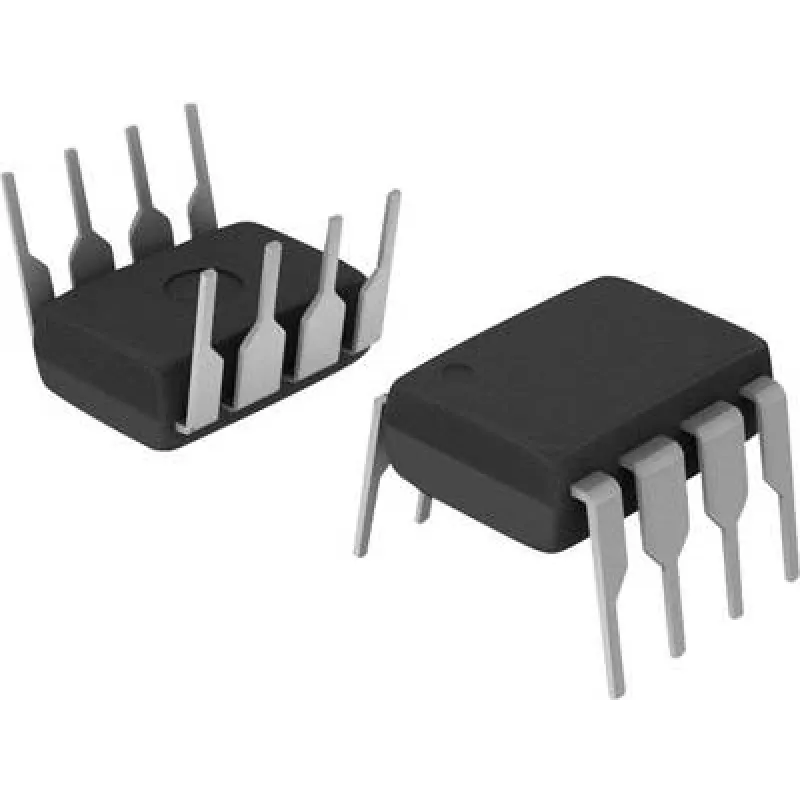

Optronas su fototranzistoriumi Broadcom HCPL-2730-000E DIP-8 Darlington DC

Broadcom HCPL-2730-000E yra DIP-8 fototranzistorinis optronas su Darlingtono išėjimo pakopa, suprojektuotas galvaniniam nuolatinės srovės signalų atskyrimui. Prietaisas atskiria įėjimo šviesos diodą nuo fototranzistoriaus išvesties, kad būtų užtikrintas patikimas elektrinis atskyrimas tarp žemos įtampos valdymo grandinės ir izoliuotos pusės. Jis skirtas loginio lygio signalų, mikrovaldiklių įėjimų ir kitų žemo greičio skaitmeninių linijų sąsajai, kai reikalingas nuolatinės srovės atskyrimas ir įėjimo-išėjimo apsauga.

Privalumai

Darlingtono išėjimo konfigūracija užtikrina didesnį srovės stiprinimo koeficientą nei vienas tranzistorius, leidžianti stipresnį išėjimo valdymą tolesnei logikai arba nuleidimo reikalavimams, išlaikant mažą įėjimo šviesos diodo srovę. DIP-8 korpusas palaiko lengvą montavimą per skyles prototipų kūrimui ir paveldėtoms grandinių konstrukcijoms. Optronas užtikrina stabilų veikimą žemo dažnio skaitmeniniam atskyrimui ir sumažina įžeminimo kilpų riziką, išsaugodamas galvaninį atskyrimą tarp grandinių.

Tinka

• Mikrovaldiklių skaitmeninių įėjimų ir išėjimų atskyrimui
• Signalo lygio vertimui tarp skirtingų logikos sričių
• Maitinimo šaltinio grįžtamojo ryšio ir valdymo kilpos atskyrimui
• Pramoninėms valdymo sąsajoms su žemo greičio skaitmeniniais signalais

Pagrindinės specifikacijos

• Korpusas: 8 kontaktų DIP (montavimui per skyles)
• Išėjimo tipas: Fototranzistorius su Darlingtono konfigūracija
• Funkcija: Nuolatinės srovės signalo atskyrimas / žemo greičio skaitmeninis atskyrimas
• Įėjimas: Reikalingas infraraudonųjų spindulių šviesos diodo valdymas; veikia su maža įėjimo srove
• Atskyrimas: Galvaninis atskyrimas tarp įėjimo šviesos diodo ir išėjimo tranzistoriaus
• Montavimas: PCB montavimas per skyles

Kaip naudoti

Įdėkite prietaisą į PCB per skyles pėdsaką, laikydamiesi teisingos kontaktų orientacijos įėjimo šviesos diodui ir išėjimo tranzistoriaus kontaktams. Valdykite įėjimo šviesos diodą iš valdymo pusės su tinkamu srovę ribojančiu rezistoriumi, parinktu pagal reikiamą šviesos diodo valdymo srovę. Izoliuotoje pusėje prijunkite fototranzistoriaus išėjimą prie tikslinės logikos arba pakėlimo / nuleidimo tinklo pagal reikiamus loginius lygius. Laikykitės rekomenduojamų absoliučių maksimalių įėjimo srovės ir išėjimo įtampos reitingų, projektuodami aplinkinę grandinę, kad būtų užtikrintas patikimas atskyrimas ir ilgalaikis veikimas.

Rekomendacijos

Norint patikimai veikti, naudokite tinkamą srovę ribojantį rezistorių prie įėjimo šviesos diodo ir patikrinkite, ar išėjimo pakėlimo / nuleidimo tinklas atitinka tikėtinas logines slenkstines vertes. Užtikrinkite tinkamus šliaužimo ir prošvaisos atstumus ant PCB, kad išlaikytumėte atskyrimo reitingą, ir venkite prietaiso eksponavimo temperatūroms ar įtampoms, viršijančioms jo nurodytas ribas.
