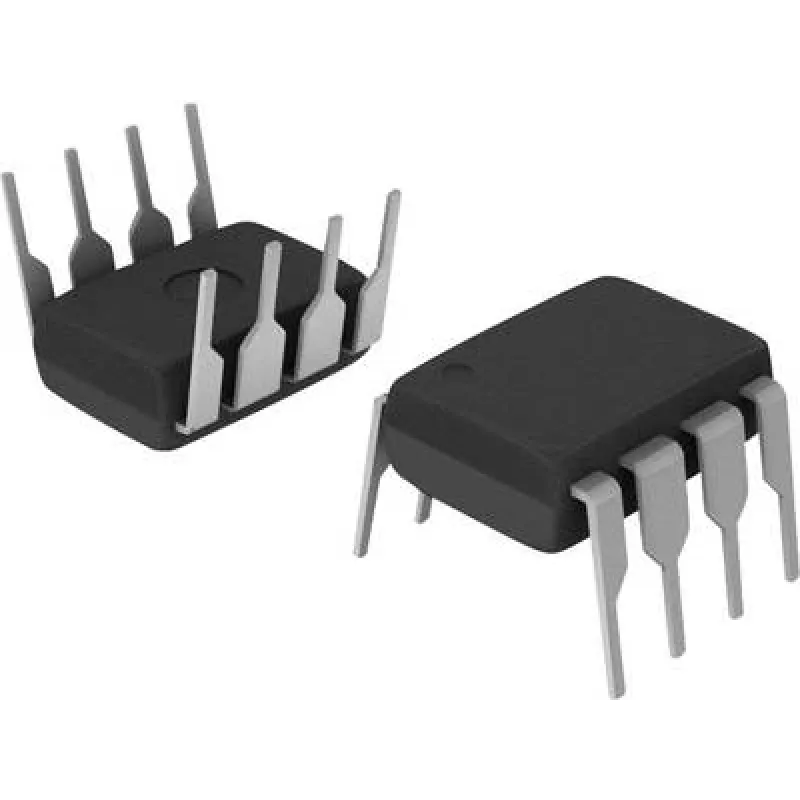

Optroninis vartų valdiklis BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole kintamajai/nuolatinei srovei

BROADCOM HCPL-3120-000E yra optroninis vartų valdiklis DIP-8 korpuse, užtikrinantis galvaninę izoliaciją tarp valdymo logikos ir galios tranzistorių vartų. Suprojektuotas su push-pull (totem-pole) išėjimo pakopa, jis tinka tiek kintamosios, tiek nuolatinės srovės programoms, kuriose reikalingas izoliuotas vartų valdymas ir greitas perjungimas. Įrenginyje integruotas šviesos diodo įėjimas ir tranzistorinis išėjimas su įmontuota valdymo galia, užtikrinantis patikimą IGBT, MOSFET ir kitų galios jungiklių valdymą, tuo pačiu apsaugant jautrias valdymo grandines nuo aukštos įtampos ir pereinamųjų procesų.

Privalumai

HCPL-3120-000E siūlo elektrinę izoliaciją, mažinančią įžeminimo kontūrų problemas ir pagerinančią saugą galios grandinėse. Jo totem-pole išėjimas suteikia apibrėžtus valdymo lygius greitesniam galios įtaisų įjungimui ir išjungimui, sumažinant perjungimo nuostolius. Supakuotas DIP-8 korpuse, jis tinka montavimui į skyles ir prototipų kūrimui. Įrenginys pagerina valdymo pusės atsparumą triukšmams ir padeda apsaugoti mikrovaldiklius bei loginius tvarkykles nuo aukštos įtampos šuolių ir bendrojo režimo trikdžių.

Tinka

• Izoliuotam IGBT vartų valdymui
• MOSFET vartų valdymui inverterių ir keitiklių grandinėse
• Maitinimo šaltinių ir variklių valdymo grandinėse
• Valdymo logikos apsaugai nuo aukštos įtampos pereinamųjų procesų
• Montavimui į skyles prototipų kūrime ir mažos apimties gamybos plokštėse

Pagrindinės specifikacijos

• Korpuso tipas: DIP-8, montavimas į skyles
• Išėjimo pakopa: push-pull (totem-pole) tvarkyklė
• Izoliacija: optinė galvaninė izoliacija tarp įėjimo ir išėjimo
• Tinka kintamosios ir nuolatinės srovės vartų valdymo programoms
• Skirta valdyti galios tranzistorius, tokius kaip IGBT ir MOSFET
• Įėjimas: šviesos diodo valdoma įėjimo grandinė, suderinama su loginio lygio signalais

Kaip naudoti

Prijunkite šviesos diodo įėjimą prie valdymo logikos per tinkamą srovę ribojantį rezistorių, laikydamiesi teisingo poliškumo. Sumontuokite DIP-8 korpusą ant spausdintinės plokštės arba tinkamame lizde, kad užtikrintumėte patikimą jungtį per skyles. Prijunkite atskirus maitinimo ir atskaitos jungtis išėjimo pusei, kaip reikalauja programa, ir išlaikykite tinkamus izoliacijos šliaužimo bei tarpo atstumus pagal sistemos įtampą. Naudokite push-pull išėjimus valdyti tikslinio galios tranzistoriaus vartus, atidžiai parinkdami vartų rezistorius ir slopinimo elementus, reikalingus norimam perjungimo greičiui pasiekti ir viršįtampiams apriboti.
