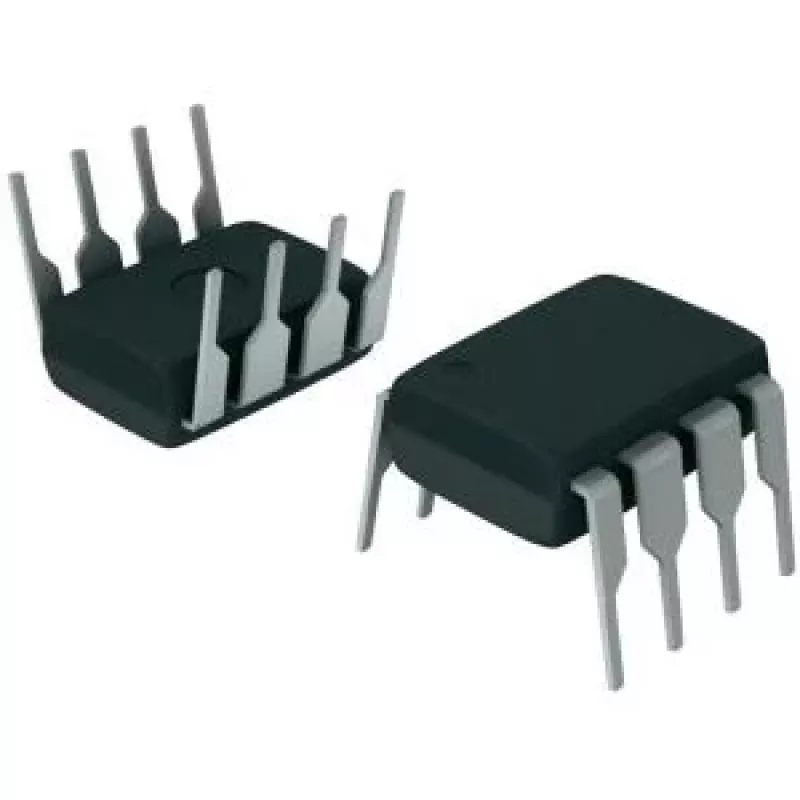

Operacinis stiprintuvas Texas Instruments OPA177GP — vieno kanalo, DIP korpusas, 10,2×6,6×4,57 mm

Texas Instruments OPA177GP yra vieno kanalo operacinis stiprintuvas, pateikiamas montuojamame į skylutes DIP stiliaus korpuse, kurio fiziniai matmenys yra maždaug 10,2 × 6,6 × 4,57 mm. Prietaisas skirtas tiksliai analoginių signalų formavimo ir bendrosios paskirties stiprinimo elektroninėse grandinėse užduotims. Jis tiekiamas daugiavienetėje pakuotėje ir dažniausiai naudojamas prietaisų klasės programose, kurioms reikalingas mažas poslinkis ir stabilus veikimas kintant temperatūrai.

Privalumai

OPA177GP pasižymi labai mažu įėjimo poslinkiu ir mažu dreifu, pasiekiamu lazeriu tiksliai sureguliuotais vidiniais pataisymais, kurie sumažina išorinio kalibravimo poreikį. Maža ramybės srovė sumažina įšilimo dreifą ir iki minimumo sumažina klaidas, atsirandančias dėl termoelektrinių efektų įėjimo jungtyse. Stiprintuvo mažas triukšmas ir stabilus elgesys daro jį tinkamu tiksliam matavimui ir signalų formavimo užduotims, kur svarbu tikslumas ir ilgalaikis stabilumas.

Tinka

• Tikslios instrumentacijos ir duomenų rinkimo priekinėms grandims
• Mažo triukšmo signalų formavimui ir filtravimui
• Bendrosios paskirties tiesiniam stiprinimui analoginėse grandinėse
• Programoms, kurioms reikalingas mažas poslinkis ir mažas dreifas kintant temperatūrai

Pagrindinės specifikacijos

• Kanalai: vieno kanalo operacinis stiprintuvas
• Korpuso tipas: montuojamas į skylutes DIP stiliaus korpusas (8 kontaktų formos faktorius)
• Tipinė ramybės srovė: maža tuščiosios eigos srovė, sumažinanti terminį dreifą
• Maža įėjimo poslinkio įtampa ir mažas poslinkio dreifas, tinkami tiksliam naudojimui
• Mažo triukšmo charakteristikos tiksliam analoginių signalų apdorojimui
• Tipiniai fiziniai matmenys: 10,2 mm × 6,6 mm × 4,57 mm

Kaip naudoti

Integruokite OPA177GP į savo spausdintinės plokštės dizainą naudodami standartinį 8 kontaktų DIP išdėstymą ir laikykitės rekomenduojamų analoginio išdėstymo praktikų: užtikrinkite švarų maitinimo atsiejimą arti prietaiso, išlaikykite trumpus signalų takelius, kad sumažintumėte triukšmo surinkimą, ir venkite temperatūrinių gradientų skersai stiprintuvo korpuso. Konfigūruokite stiprintuvą norimoje topologijoje (invertuojančioje, neinvertuojančioje, filtre, integratoriuje ir kt.) pagal grandinės reikalavimus ir standartines stiprinimo bei pralaidumo projektavimo lygtis.

Rekomendacijos

Siekiant geriausių rezultatų, naudokite mažo triukšmo rezistorius ir tinkamus blokuojančius kondensatorius ant maitinimo kontaktų. Leiskite prietaisui stabilizuotis po įjungimo, kad sumažintumėte įšilimo dreifą. Keičiant senesnius tikslius operacinius stiprintuvus esamuose dizainuose, patikrinkite stabilumą su pasirinktu grįžtamojo ryšio tinklu ir apkrovos sąlygomis.
