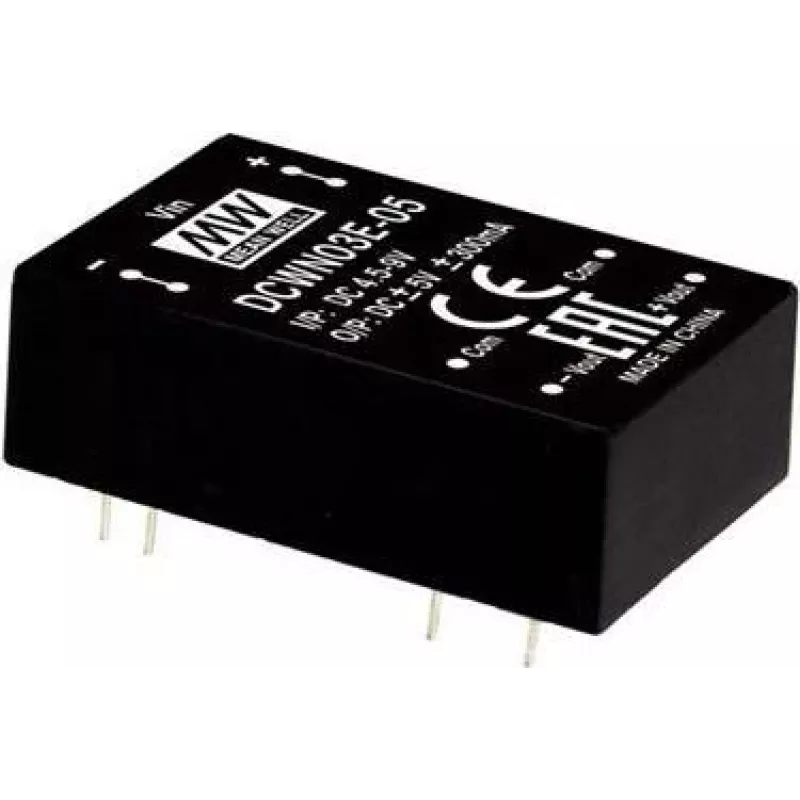

Nuolatinės srovės maitinimo adapteris MEAN WELL DCWN03E-05 3 W 5 V 0,3 A RoHS

MEAN WELL DCWN03E-05 yra kompaktiškas nuolatinės srovės maitinimo adapteris, užtikrinantis 3 W išėjimo galią su reguliuojama 5 V nuolatinės srovės išvestimi esant 0,3 A. Jame taikoma nuolatinės srovės į nuolatinę reguliuojamo dvigubo išėjimo keitiklio topologija, kai įėjimo diapazonas yra 4,5–9 V nuolatinės srovės, ir užtikrinamas ±5 V išėjimas esant ±0,3 A su 3000 V nuolatinės srovės įėjimo ir išėjimo izoliacija DIP kiauryminio montavimo korpuse. Įrenginys atitinka RoHS reikalavimus ir yra tinkamas integruoti į mažus elektroninius prietaisus bei taikomąsias programas, kurioms reikalingi izoliuoti dvigubi maitinimo šaltiniai.

Privalumai

Šis modulis siūlo reguliuojamus dvigubus išėjimus su aukšta įėjimo ir išėjimo izoliacija (3000 V nuolatinės srovės), kompaktišką DIP kiauryminio montavimo pakuotę, skirtą paprastam montavimui ant spausdintinės plokštės, ir platų įėjimo įtampos diapazoną (4,5–9 V nuolatinės srovės), kuris palaiko akumuliatorinius arba reguliuojamus nuolatinės srovės šaltinius. Gaminys atitinka RoHS aplinkosaugos standartus.

Tinka

• Mažoms įterptinėms sistemoms ir mikrovaldiklių projektams
• Signalų kondicionavimui ir jutiklių sąsajoms, kurioms reikia izoliuotų maitinimo šaltinių
• Nešiojamiesiems įrenginiams, maitinamiems iš 5–9 V nuolatinės srovės šaltinių
• Taikomosioms programoms, kurioms reikalingi mažos galios ±5 V maitinimo šaltiniai

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis / MPN: DCWN03E-05
• Išėjimo galia: 3 W
• Išėjimo įtampa / srovė: ±5 V esant ±0,3 A (vieno išėjimo atveju 5 V @ 0,3 A pagal santrauką)
• Įėjimo įtampos diapazonas: 4,5–9 V nuolatinės srovės
• Izoliacija: 3000 V nuolatinės srovės tarp įėjimo ir išėjimo
• Pakuotė: DIP kiauryminio montavimo
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite DCWN03E-05 į suderinamą DIP išvedžiojimo vietą ant spausdintinės plokštės ir prilituokite kontaktus mechaniniam bei elektriniam sujungimui. Įėjimo kontaktams tiekkite nuolatinės srovės įėjimo įtampą nurodytame 4,5–9 V diapazone. Laikykitės teisingo poliškumo. Naudokite ±5 V išėjimo maitinimo šaltinius tikslinėms grandinėms maitinti, neviršydami 0,3 A kiekvieno išėjimo srovės ribos. Atsižvelgdami į savo sistemos reikalavimus, užtikrinkite tinkamus tarpus ir įžeminimą ant spausdintinės plokštės.

Rekomendacijos

Naudokite tinkamus atsiejimo kondensatorius prie įėjimo ir išėjimo, kaip rekomenduojama jūsų sistemos projekte, neviršykite vardinės srovės ir išlaikykite šliaužimo bei oro tarpų atstumus, kad išlaikytumėte 3000 V izoliacijos vertę.
