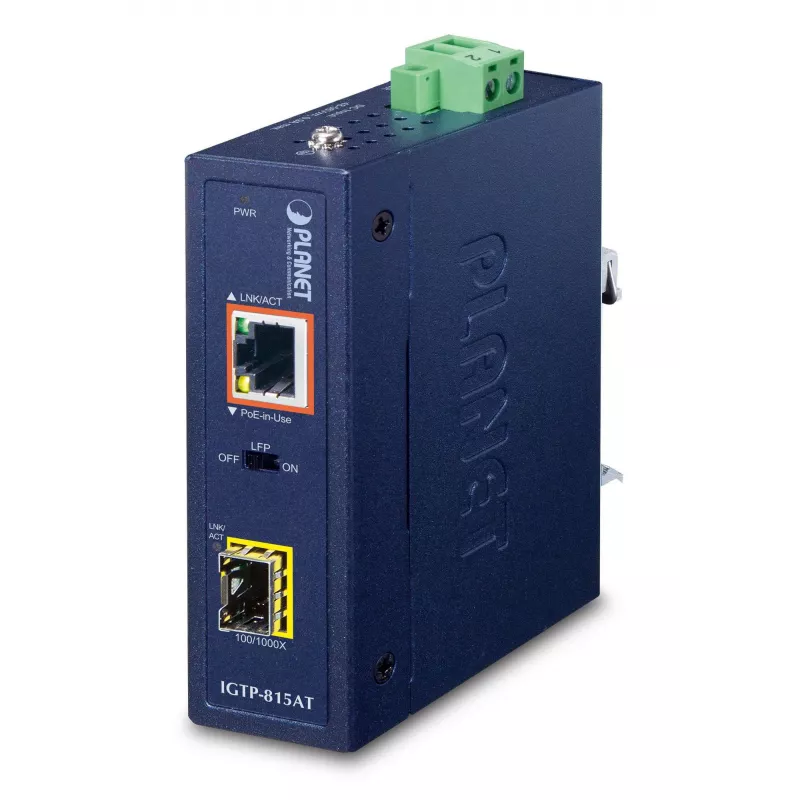

Network Media Converter PLANET IGTP-815AT

PLANET IGTP-815AT yra kompaktiškas pramoninės klasės „Gigabit PoE+“ medijos keitiklis, jungiantis 100/1000BASE-X SFP šviesolaidinį ryšį prie 10/100/1000BASE-T 802.3at PoE+ vario prievado. Įtaisytas IP30 reitingo metaliniame korpuse, jis veikia ekstremalioje temperatūroje nuo -40 iki 75 °C ir užtikrina tolimą, stabilų duomenų ir maitinimo perdavimą atšiaurioms aplinkoms bei ribotos erdvės įrenginiams.

Privalumai

IGTP-815AT palaiko IEEE 802.3at PoE+, kad teiktų iki 36 W galios nuotoliniam 802.3af/at maitinamam įrenginiui, tuo pačiu persiųsdamas „Gigabit Ethernet“ duomenis. Jo SFP lizdas priima 100BASE-FX/1000BASE-X modulius šviesolaidinėms jungtims iki 120 km, praplėsdamas PoE diegimą virš 100 m UTP apribojimo. Įrenginys turi „Link Fault Passthrough“ (LFP) funkcijas (LLCF ir LLR) interaktyviam ryšio aptikimui, taip pat patikimą ESD ir viršįtampių apsaugą (±6 kV kontaktinė, ±8 kV oro išlydis, ±6 kV viršįtampio atsparumas), kad padidintų patikimumą elektriškai atšiauriose aplinkose.

Tinkama

• PoE maitinamų įrenginių, pvz., lauko belaidžių prieigos taškų ir IP kamerų, išplėtimui
• Universiteto ar paslaugų teikėjo šviesolaidinių segmentų prijungimui prie PoE varinių galinių taškų
• Pramoniniams įrenginiams, reikalaujantiems plataus temperatūros diapazono ir kompaktiško dydžio

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Prievadai: 1 × 10/100/1000BASE-T PoE+ RJ-45, 1 × 100/1000BASE-X SFP
• PoE standartas ir biudžetas: IEEE 802.3at PoE+, iki 36 W išėjimo galia
• Maksimalus UTP atstumas PoE: 100 m; šviesolaidinis SFP nuotolis: iki 120 km (priklausomai nuo modulio)
• Darbinė temperatūra: -40 iki 75 °C
• ESD ir viršįtampių apsauga: ±6 kV kontaktinė, ±8 kV oro, ±6 kV viršįtampis
• Korpusas: IP30 metalinis korpusas; montavimas: ant sienos arba DIN bėgelio
• Svoris: 0,231 kg

Kaip naudoti

Įmontuokite IGTP-815AT į norimą korpusą arba pritvirtinkite ant DIN bėgelio ar sienos. Įdėkite suderinamą SFP modulį į SFP lizdą ir prijunkite šviesolaidinę jungtį. Prijunkite PoE+ RJ-45 prievadą prie maitinamo įrenginio naudodami standartinį UTP kabelį (iki 100 m). Įjunkite maitinimą pagal gaminio vadovą; įrenginys yra „Plug and Play“ ir nereikalauja programinės įrangos konfigūravimo. Naudokite įmontuotą DIP jungiklį, kad įjungtumėte ar išjungtumėte „Link Fault Passthrough“ (LFP), jei reikia ryšio stebėjimo.

Rekomendacijos

Naudokite suderinamus SFP modulius, įvertintus reikiamam atstumui ir bangos ilgiui, ir užtikrinkite, kad prijungtų įrenginių PoE biudžeto reikalavimai neviršytų 36 W išėjimo galios. Patikimam ilgalaikiam veikimui lauko ar pramoninėse vietose montuokite keitiklį apsaugotame korpuse ir laikykitės įžeminimo bei viršįtampių apsaugos geriausios praktikos.
