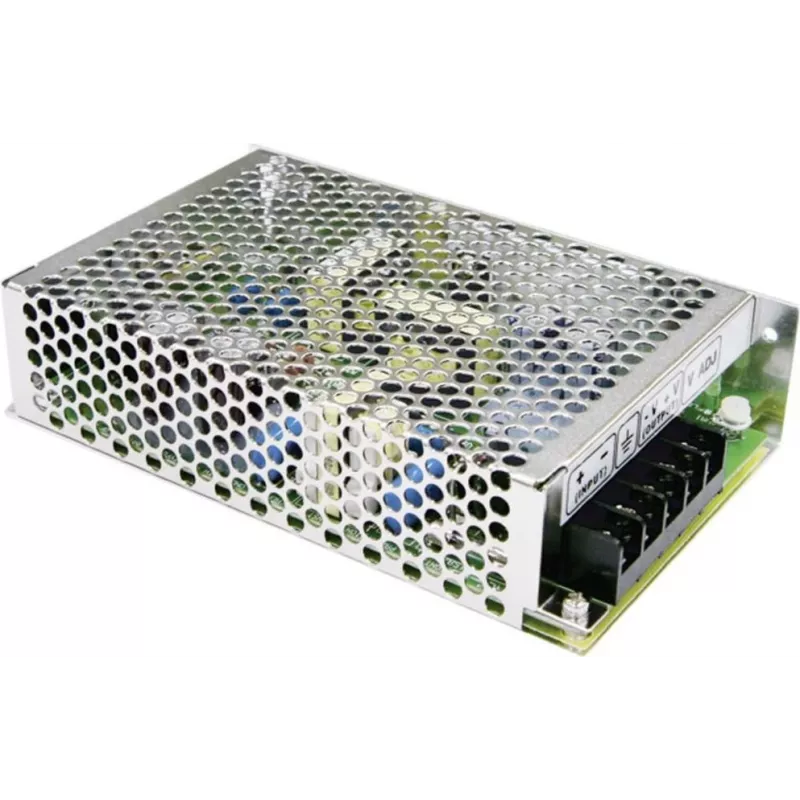

MEAN WELL SD-50B-24 DC-DC keitiklis 24V 2.1A 50W pramoninis maitinimo modulis

SD-50B-24 išsiskiria iš įprastų DC-DC keitiklių, nes sujungia plačią 19,2–30V DC įvestį su tiksliai stabilizuota 24V išvestimi, visa tai patvariame korpuso tvirtinimo pakete, sukurtame nepertraukiamam pramoniniam darbui. Jo 50,4W galia ir 2,1A srovės talpa užtikrina patikimą pagrindą automatizavimo, valdymo ir transporto priemonių sistemoms, kuriose stabilus maitinimas yra būtinas.

Pagrindiniai privalumai

• Platus 19,2–30V DC įvesties diapazonas, leidžiantis lanksčiai integruoti su baterijomis, DC magistralėmis ar ištaisytos srovės šaltiniais
• Tiksli 24V DC išvestis su ±1% įtampos tolerancija ir mažu pulsavimu (150mVp-p)
• Visapusiška apsauga: trumpasis jungimas, perkrova, viršįtampis ir įvesties atvirkštinis poliškumas
• Didelis efektyvumas iki 80% sumažina šilumos išsiskyrimą ir energijos nuostolius
• Aušinimas laisvos konvekcijos būdu – jokio ventiliatoriaus, jokio triukšmo, jokių judančių dalių
• 1500V AC izoliacija tarp įvesties ir išvesties užtikrina saugumą ir atsparumą trikdžiams
• Atitinka UL60950-1 ir TUV EN60950-1 saugos standartus

Kasdienis naudojimas

Montavimas paprastas: pritvirtinkite korpuso tvirtinimo modulį varžtais, prijunkite DC įvestį (19,2–30V), o išvestis tieks švarią 24V įtampą jūsų apkrovai. Prietaisas patikimai veikia nuo -10°C iki +60°C, todėl tinka tiek vidinėms spintoms, tiek apsaugotiems lauko korpusams. Apskaičiuotas MTBF viršija 200 000 valandų, todėl jis suprojektuotas kelerių metų neprižiūrimam darbui.

Visos specifikacijos

• Įvesties įtampos diapazonas: 19,2–30V DC
• Išvesties įtampa: 24V DC
• Nominali išvesties srovė: 2,1A
• Nominali išvesties galia: 50,4W
• Efektyvumas: 80%
• Izoliacijos įtampa: 1500V AC (įvestis/išvestis)
• Apsauga: trumpasis jungimas, perkrova, viršįtampis, įvesties atvirkštinis poliškumas
• Darbinė temperatūra: -10°C iki +60°C
• Aušinimas: laisva konvekcija
• Pulsavimas ir triukšmas: 150mVp-p
• Linijos reguliavimas: ±0,5%
• Apkrovos reguliavimas: ±1,0%
• Saugos standartai: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B
• MTBF: >200 000 valandų
• Išvesties įtampos tolerancija: ±1%
• Maksimali įvesties srovė: 2,6A (esant 19,2V įvestiei, pilnai apkrovai)
• Montavimas: korpuso tvirtinimas

Galutinė pastaba

Inžinieriams ir integratoriams, kuriems reikia patikimo, be nereikalingų funkcijų DC-DC keitiklio, SD-50B-24 užtikrina nuoseklų veikimą be nereikalingo sudėtingumo.
