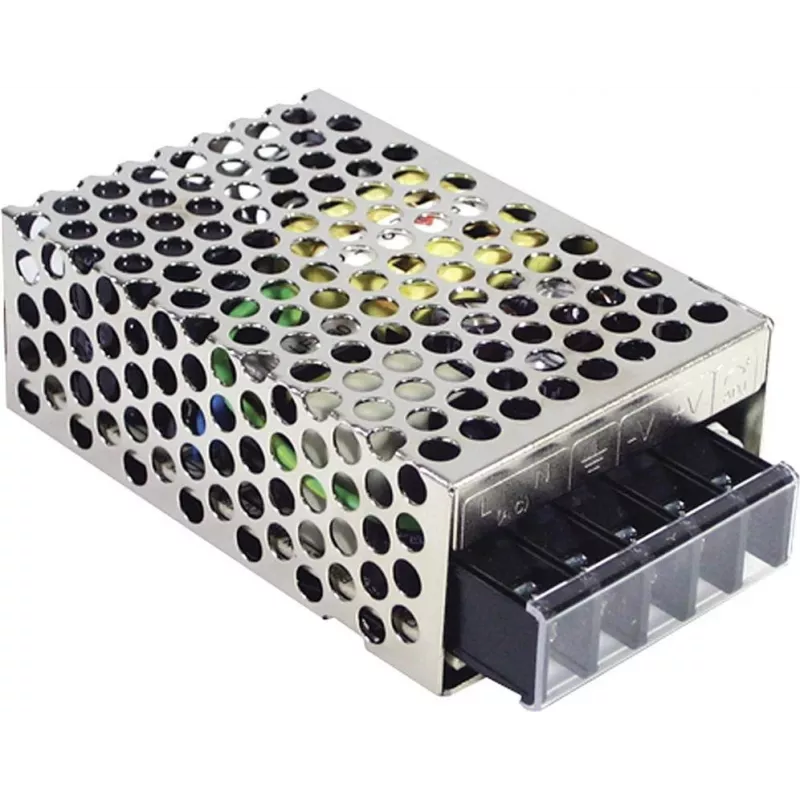

MEAN WELL SD-15C-12 DC-DC keitiklis, 15W, 12V 1.25A, 19-36V įėjimas, korpusinis montavimas

Pramoninėse ir įterptinėse sistemose stabilus 12V maitinimo šaltinis dažnai turi būti gaunamas iš 24V akumuliatoriaus arba DC magistralės. MEAN WELL SD-15C-12 DC-DC keitiklis tai išsprendžia užtikrindamas stabilizuotą 12V išėjimą iš 19–36V įėjimo, tiekiant iki 15W su dideliu efektyvumu ir patikima apsauga.

Kam skirtas

Inžinieriai ir integratoriai, dirbantys su automatizavimo, instrumentų ir valdymo sistemomis, įvertins šio modulio kompaktišką korpusinio montavimo dizainą ir varžtinių gnybtų jungtis. Jis idealiai tinka programoms, kuriose patikimas 12V maitinimas turi būti generuojamas iš 24V šaltinio, pavyzdžiui, transporto priemonėse, pramoninėse mašinose ar atsarginio maitinimo sistemose.

Pagrindinės savybės

• Platus 19–36V DC įėjimo diapazonas, tinkamas 24V nominalioms sistemoms
• Stabilizuotas 12V DC išėjimas, 1.25A srovės galimybė
• 15W bendra išėjimo galia, 80% tipinis efektyvumas
• 1500V DC izoliacija tarp įėjimo ir išėjimo
• Integruotos apsaugos: trumpasis jungimas, perkrova, viršįtampis ir įėjimo poliškumo apsauga
• Laisvos oro konvekcijos aušinimas, nereikia ventiliatoriaus
• Korpusinis montavimas su varžtiniais gnybtais saugiam prijungimui
• Atitinka UL60950-1, TUV EN60950-1 ir CE

Specifikacijos

• Įėjimo įtampos diapazonas: 19–36 VDC
• Išėjimo įtampa: 12 VDC
• Išėjimo srovė: 1.25 A
• Išėjimo galia: 15 W
• Efektyvumas: 80%
• Izoliacijos įtampa: 1500 VDC
• Pulsacija ir triukšmas: 120mVp-p (maks.)
• Linijos reguliavimas: ±0.5%
• Apkrovos reguliavimas: ±1.0%
• Įėjimo įtampos tolerancija: ±1%
• Nustatymo, kilimo laikas: 500ms, 50ms esant pilnai apkrovai
• Išlaikymo laikas: 10ms esant pilnai apkrovai
• Darbinė temperatūra: -20 iki +60 °C
• MTBF: >300,000 valandų

Patarimai

Užtikrinkite tinkamą vėdinimą aplink modulį, kad išlaikytumėte našumą nurodytame temperatūros diapazone. Norėdami gauti geriausius rezultatus, naudokite tinkamo dydžio laidus varžtiniams gnybtams ir prieš įjungdami maitinimą patikrinkite įėjimo poliškumą.
