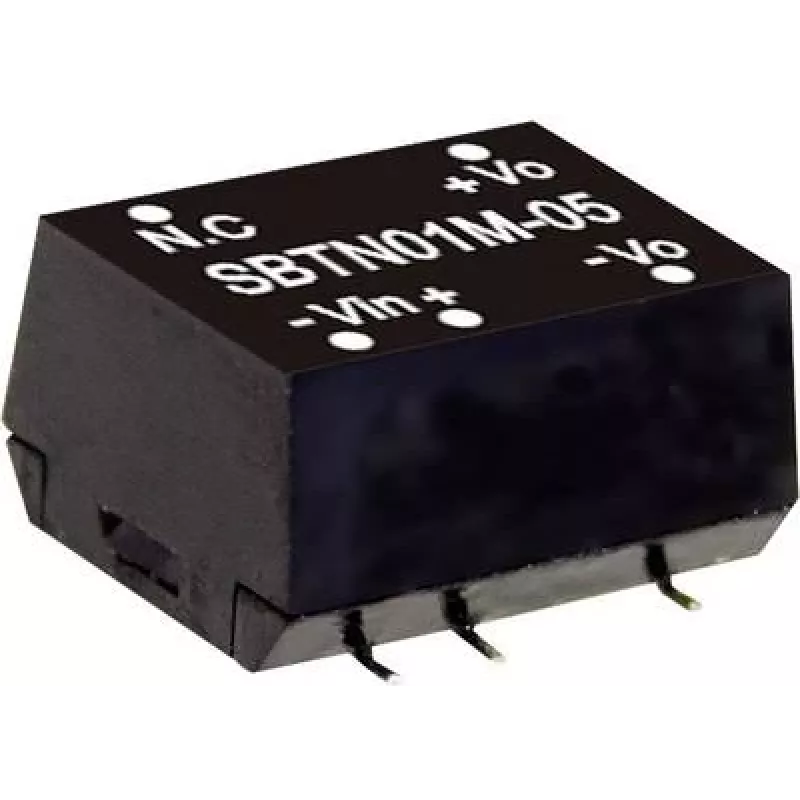

MEAN WELL SBTN01M-05 maitinimo adapteris 1 W Įėjimo įtampa 10.8 - 13.2 V Išėjimo įtampa 5 V

MEAN WELL SBTN01M-05 yra kompaktiškas PCB montuojamas nuolatinės srovės keitiklis, skirtas naudoti su 10,8–13,2 V nuolatinės srovės įėjimo įtampa. Modulis užtikrina stabilizuotą 5 V nuolatinės srovės išėjimą, kurio išėjimo srovės diapazonas yra 0,02–0,2 A (maks. 1 W), SMD tipo korpuse ir atitinka RoHS reikalavimus.

Privalumai

Šis nuolatinės srovės keitiklis užtikrina stabilų 5 V išėjimą iš automobilių ar panašių 12 V sistemų, neviršijant nurodyto įėjimo įtampos diapazono. Jo PCB montuojamas SMD korpusas taupo plokštės vietą ir supaprastina surinkimą. Dėl mažos galios ir stabilizuoto išėjimo jis tinka mažos galios elektronikai maitinti, kartu atitinka RoHS aplinkosaugos reikalavimus.

Tinka

• Mažiems jutikliams ir mikrovaldiklių plokštėms maitinti
• Mažos galios automobilių ar transporto priemonių elektronikai (12 V sistemos)
• Įterptiniams moduliams ir kompaktiškiems buitiniams prietaisams, kuriems reikia 5 V ir mažos srovės

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis / MPN: SBTN01M-05
• Įėjimo įtampa: 10,8–13,2 V nuolatinės srovės
• Išėjimo įtampa: 5 V nuolatinės srovės
• Išėjimo srovė: 0,02–0,2 A (maks. 1 W)
• Montavimas: PCB montavimas, SMD korpusas
• Atitiktis: RoHS
• EAN: 4021087041966

Kaip naudoti

Pritvirtinkite SBTN01M-05 prie PCB pagal gamintojo rekomenduojamą išdėstymą ir poliškumą. Prijunkite 10,8–13,2 V nuolatinės srovės įėjimo įtampą ir prieš prijungdami jautrias apkrovas patikrinkite išėjimą matuokliu. Užtikrinkite tinkamą plokštės išdėstymą ir atsiejimą pagal MEAN WELL nurodymus, kad išlaikytumėte stabilumą ir sumažintumėte triukšmą.

Rekomendacijos

Naudokite šį keitiklį tik neviršydami nurodytų įėjimo ir išėjimo diapazonų ir venkite viršyti 0,2 A išėjimo srovės ribą. Užtikrinkite tinkamas šilumines sąlygas ant PCB ir laikykitės MEAN WELL taikymo pastabų dėl montavimo ir grandinės apsaugos, kad užtikrintumėte patikimą veikimą.
