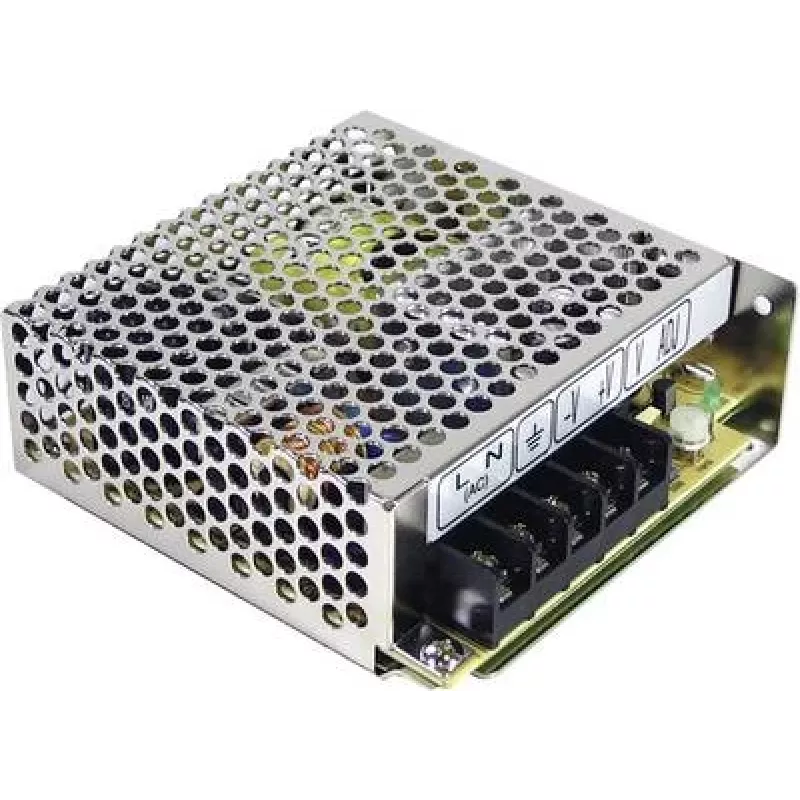

MEAN WELL RT-50B maitinimo adapteris 50 W įvestis 88-264 V išvestis 12 V

MEAN WELL RT-50B yra kintamosios srovės nuolatinės srovės uždaras maitinimo šaltinis, teikiantis tris išėjimus: +5 Vdc esant 4 A, +12 Vdc esant 2 A ir -12 Vdc esant 0,5 A. Jis priima platų įėjimo įtampos diapazoną nuo 88–264 V AC ir užtikrina bendrą išėjimo galią, tinkamą įrangai, kuriai reikia kelių žemos įtampos linijų kompaktiškoje formoje. Įrenginio matmenys yra 97 mm (P) × 99 mm (G) × 36 mm (A) ir jis atitinka RoHS aplinkosaugos reikalavimus.

Privalumai

RT-50B užtikrina stabilų, reguliuojamą išėjimą per tris linijas, kad maitintų mišrios įtampos grandines be atskirų maitinimo šaltinių. Platus įėjimo diapazonas (88–264 V) leidžia jį naudoti su tarptautinėmis tinklo įtampomis. Uždaras metalinis korpusas suteikia apsaugą, o kompaktiški matmenys taupo vietą įrangos stovuose ar korpusuose. RoHS atitiktis užtikrina, kad gaminys atitinka įprastus aplinkosaugos standartus.

Tinka

• Įterptinėms sistemoms ir pramoninėms valdymo plokštėms, kurioms reikia +5 V, +12 V ir -12 V linijų
• Ryšio įrangai ir prietaisams su mišrios įtampos reikalavimais
• Prototipų kūrimo stendams ir mažoms mašinoms, reikalaujančioms kompaktiško kelių linijų maitinimo šaltinio

Pagrindinės specifikacijos

• Modelis: MEAN WELL RT-50B (MPN: RT-50B)
• Įėjimo įtampa: 88–264 V AC
• Išėjimai: +5 Vdc @ 4 A, +12 Vdc @ 2 A, -12 Vdc @ 0,5 A
• Bendra išėjimo galia: 50 W (12 V išėjimas įvertintas pagal šią galią)
• Matmenys: 97 mm × 99 mm × 36 mm
• Atitiktis: RoHS
• Prekės ženklas: MEAN WELL
• EAN: 4021087057387

Kaip naudoti

Sumontuokite uždarą maitinimo šaltinį tinkamai vėdinamame įrangos korpuse ar stove. Prijunkite kintamosios srovės tinklo įvestį (88–264 V AC) laikydamiesi vietinių laidų instaliacijos taisyklių ir gaminio poliškumo žymėjimų. Prijunkite nuolatinės srovės išėjimus prie tikslinės grandinės, užtikrindami, kad kiekviena linija (+5 V, +12 V, -12 V) būtų prijungta prie tinkamo maitinimo įvesties ir kad bendra apkrova neviršytų vardinių srovių. Laikykitės tinkamo įžeminimo ir pridėkite saugiklius ar apsaugos įtaisus, kaip reikalauja jūsų programa.

Rekomendacijos

Užtikrinkite, kad aplinkos temperatūra ir ventiliacija atitiktų gamintojo nurodymus; nedėkite įrenginio arti šilumos šaltinių. Patikrinkite bendrą srovės suvartojimą visuose išėjimuose ir pasirūpinkite tinkama apsauga nuo viršįtampių kintamosios srovės įvestyje. Kritinėms programoms apsvarstykite išėjimo filtravimo ar papildomos apsaugos jautriose grandinėse pridėjimą.
