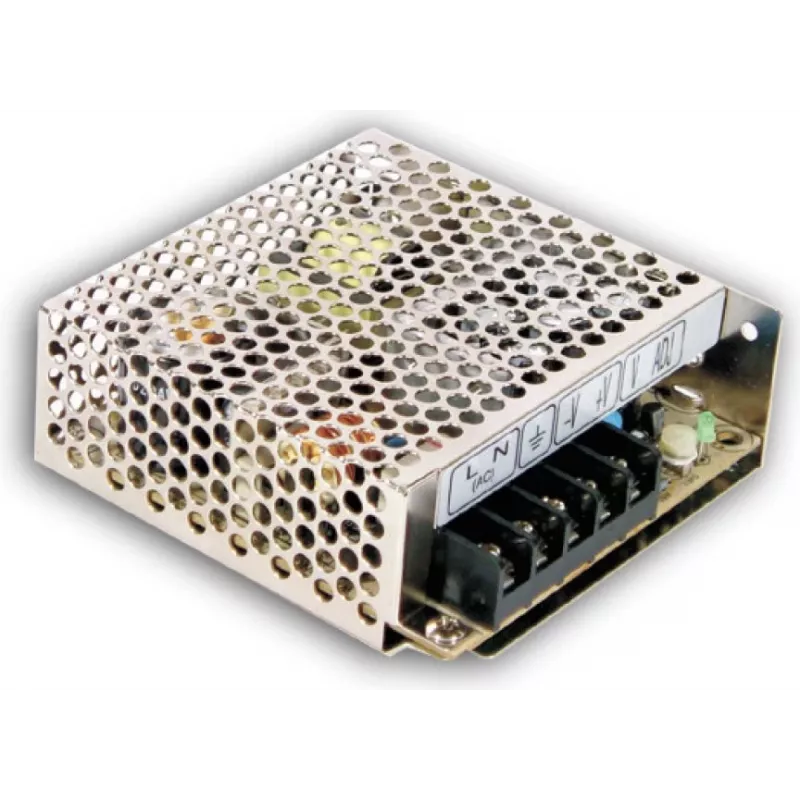

MEAN WELL RS-50-12 50W 12V DC uždaromasis perjungiamasis maitinimo šaltinis

Pramoniniuose ir automatizavimo projektuose dažnai susiduriama su nestabiliu maitinimo tiekimu, įtampos šuoliais ar nepakankama srove, dėl ko įranga gali sugesti arba per anksti nustoti veikti. MEAN WELL RS-50-12 išsprendžia šią problemą užtikrindamas patikimą, stabilizuotą 12 V DC išėjimą iš plataus AC arba DC įėjimų diapazono, kad jūsų jautri elektronika sklandžiai veiktų net ir sudėtingomis sąlygomis.

Kam skirtas

Šis maitinimo šaltinis idealiai tinka sistemų integratoriams, mašinų gamintojams ir elektronikos entuziastams, kuriems reikia kompaktiško, ant korpuso montuojamo 50 W maitinimo šaltinio LED apšvietimui, valdymo grandinėms, jutikliams ar ryšio įrenginiams. Jis tinka tiek pramoniniams valdymo skydams, tiek „pasidaryk pats“ projektams, kuriems reikalinga stabili žemos įtampos linija.

Pagrindinės savybės

• Universalus AC įėjimo diapazonas: 88–264 VAC (arba 125–373 VDC) su 47–63 Hz dažniu, todėl tinka naudoti visame pasaulyje be jungiklių.
• Didelis efektyvumas iki 82 % ir laisvos oro konvekcijos aušinimas – jokio ventiliatoriaus, tyli veikla ir mažesnės priežiūros išlaidos.
• Integruotos apsaugos: nuo perkrovos, viršįtampio ir trumpojo jungimo, su automatiniu atkūrimu.
• Reguliuojama išėjimo įtampa: ±10 % (10,8–13,2 V) naudojant integruotą potenciometrą tiksliai reguliuoti.
• Mažas pulsavimas ir triukšmas: 120 mVp-p, užtikrinantis švarų maitinimą jautrioms apkrovoms.
• Atitinka UL 60950-1 ir TUV EN 60950-1 saugos standartus bei EN 55022 Class B EMC.
• Kompaktiškas uždaras korpusas (sidabrinis) su varžtiniais gnybtais saugiam prijungimui.

Specifikacijos

• Išėjimo galia: 50,4 W
• Išėjimo įtampa: 12 V DC
• Išėjimo srovė: 4,2 A
• Įėjimo įtampa: 88–264 VAC / 125–373 VDC
• Įėjimo dažnis: 47–63 Hz
• Efektyvumas: 82 %
• Aušinimas: Pasyvusis (laisvos oro konvekcijos)
• Darbinė temperatūra: -25 iki 70 °C
• Atsparumas įtampai: I/P-O/P 3kVAC, I/P-FG 1,5kVAC, O/P-FG 0,5kVAC
• MTBF: >700 000 val. (MIL-HDBK-217F)
• Matmenys: 99 x 97 x 36 mm (ilgis x plotis x aukštis)
• Svoris: 0,41 kg

Patarimai

Siekiant geriausio našumo, montuokite įrenginį ant plokščio metalinio paviršiaus, kad būtų lengviau išsklaidyti šilumą, ir užtikrinkite bent 20 mm tarpą aplink ventiliacijos angas. Naudokite tinkamo skerspjūvio laidus įėjimo ir išėjimo jungtims, o išėjimo įtampą reguliuokite tik išjungę įrenginį, kad išvengtumėte žalos. Šis maitinimo šaltinis netinka naudoti lauke, nebent būtų apsaugotas nuo drėgmės.
