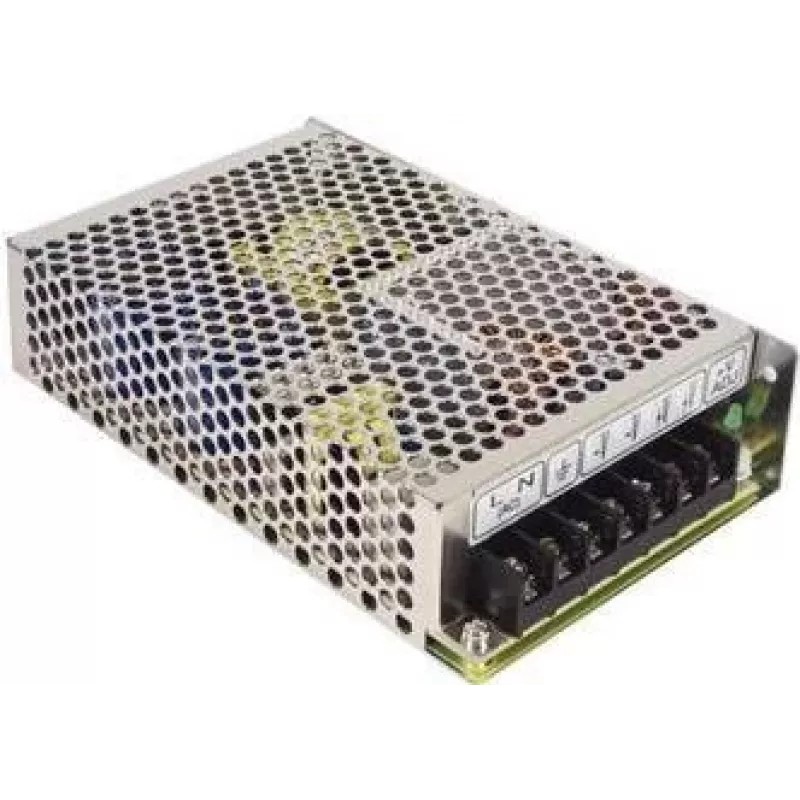

Maitinimo adapteris MEAN WELL RD-85A 85W Įvestis 88-264V Išvestis 5V

MEAN WELL RD-85A yra uždaras kintamosios srovės į nuolatinę dviejų išėjimų maitinimo adapteris, skirtas stabiliam žemos įtampos tiekimui. Jis priima platų 88–264 V kintamosios srovės įvesties diapazoną ir užtikrina iki 85 W bendrą išėjimo galią: 5 V nuolatinės srovės esant 10 A ir 12 V nuolatinės srovės esant 5 A. Kompaktiškas įrenginys (97 × 159 × 38 mm) aušinamas natūralia oro konvekcija ir atitinka RoHS reikalavimus, kad būtų sumažintas poveikis aplinkai.

Privalumai

RD-85A siūlo du izoliuotus išėjimus su aiškiu srovės paskirstymu, plačią universalią įvesties įtampą, skirtą suderinamumui visame pasaulyje, kompaktiškus matmenis, tinkamus ribotos erdvės įrengimams, ir konvekcinį aušinimą, dėl kurio nereikia ventiliatoriaus. Atitiktis RoHS užtikrina, kad jis atitinka pagrindinius aplinkosaugos ir saugos apribojimus dėl švino ir pavojingų medžiagų.

Tinka

• Įterptinėms sistemoms ir pramoninei valdymo įrangai
• Tinklo įrenginiams ir išoriniams įrenginiams, kuriems reikia 5 V ir 12 V linijų
• Pardavimo vietų terminalams ir kompaktiškiems elektroniniams korpusams

Pagrindinės specifikacijos

• Modelis: MEAN WELL RD-85A (MPN: RD-85A)
• Įvesties įtampa: 88–264 V kintamosios srovės
• Išvestis: 5 V nuolatinės srovės esant 10 A; 12 V nuolatinės srovės esant 5 A (bendra 85 W)
• Aušinimas: natūrali oro konvekcija
• Matmenys: 97 mm × 159 mm × 38 mm
• Atitiktis: RoHS
• EAN: 4021087058223

Kaip naudoti

Įdiekite RD-85A gerai vėdinamame korpuse arba ant lygaus paviršiaus, kuris leidžia laisvai cirkuliuoti orui aplink korpusą. Prijunkite kintamosios srovės įvestį prie tinkamo maitinimo šaltinio, kurio įtampa yra 88–264 V kintamosios srovės, laikydamiesi teisingo laidų sujungimo ir įžeminimo. Prijunkite 5 V ir 12 V išėjimo gnybtus prie apkrovų, užtikrindami, kad srovės suvartojimas neviršytų 10 A 5 V linijoje ir 5 A 12 V linijoje. Prieš įjungdami įrenginį patikrinkite poliškumą ir saugiai pritvirtinkite gnybtų jungtis.

Rekomendacijos

Naudokite maitinimo adapterį neviršydami nurodytų įvesties ir išvesties parametrų, neuždenkite ventiliacijos angų ir palikite pakankamą atstumą nuo karščiui jautrių komponentų; siekiant ilgalaikio patikimumo, eksploatuokite įrenginį žemesnėje nei maksimali aplinkos temperatūra ir venkite nuolatinio veikimo visa apkrova prastai vėdinamose vietose.
