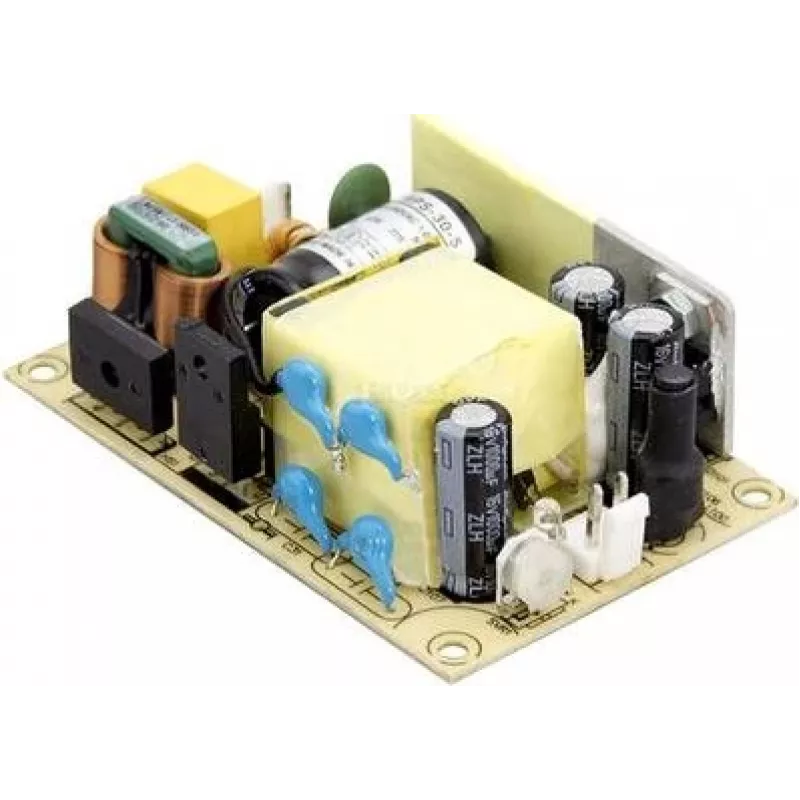

MEAN WELL RPS-30-12 30W 12V 2.5A medicininis atviro rėmo AC/DC maitinimo šaltinis, reguliuojama išėjimo įtampa, 2xMOPP, 80-264VAC

Inžinieriams ir sistemų integratoriams, kuriems reikia kompaktiško, mediciniškai sertifikuoto maitinimo šaltinio, MEAN WELL RPS-30-12 išsiskiria savo 2xMOPP izoliacija ir atviro rėmo dizainu, kuris telpa ankštose erdvėse, tuo pačiu užtikrindamas švarią, reguliuojamą 12V DC išėjimo įtampą. Skirtingai nuo bendrinių atviro rėmo maitinimo šaltinių, šis įrenginys turi visus IEC/EN/UL 60601-1 medicinos saugos patvirtinimus, todėl tinka pacientų kontaktui skirtoms reikmėms, kur nuotėkio srovė turi būti mažesnė nei 100 µA.

Pagrindiniai privalumai

• 30 W nuolatinė išėjimo galia su 12 VDC / 2.5 A vardine išėjimo įtampa
• Platus įėjimo diapazonas: 80–264 VAC arba 113–370 VDC, tinkamas naudoti visame pasaulyje
• Išėjimo įtampa reguliuojama nuo 10.8 V iki 13.8 V sistemos derinimui
• Medicinos sauga: 2xMOPP, IEC/EN/UL 60601-1 ir IEC/EN/UL 62368-1 patvirtinti
• Aukštas efektyvumas iki 88% ir mažas pulsavimas bei triukšmas (120 mVp-p)
• Laisvos oro konvekcijos aušinimas – jokio ventiliatoriaus, tylus veikimas
• Visapusiška apsauga: trumpasis jungimas, perkrova, viršįtampis
• Kompaktiškas atviro rėmo PCB formatas lengvam integravimui

Kasdienis naudojimas

RPS-30-12 elgiasi kaip patikimas statybinis blokas: prijunkite kintamosios srovės maitinimą arba aukštos įtampos nuolatinės srovės magistralę, ir išėjimas išlieka stabilus visame apkrovos diapazone. Reguliuojamas trimeris leidžia kompensuoti kabelių įtampos kritimą arba nustatyti šiek tiek aukštesnę įtampą įkrovimo reikmėms. Veikimo temperatūros diapazonas nuo -30 °C iki +70 °C ir konvekcinis aušinimas leidžia jį naudoti sandariuose korpusuose, medicininiuose vežimėliuose, laboratoriniuose prietaisuose ir pramoninio valdymo skydeliuose. 4000 VAC įėjimo-įšėjimo izoliacija užtikrina patikimą saugos barjerą, o <100 µA nuotėkio srovė atitinka griežtus medicinos reikalavimus. MTBF viršija 1,000,000 valandų pagal MIL-HDBK-217F, atspindėdamas ilgalaikį patikimumą.

Visos specifikacijos

• Maitinimo šaltinio tipas: AC/DC keitiklis, atviro rėmo
• Išėjimo galia: 30 W
• Išėjimo įtampa: 12 VDC (reguliuojama 10.8–13.8 V)
• Išėjimo srovė: 2.5 A
• Įėjimo įtampa: 80–264 VAC / 113–370 VDC
• Efektyvumas: 88%
• Pulsavimas ir triukšmas: 120 mVp-p
• Nuotėkio srovė: <100 µA
• Veikimo temperatūra: -30 ~ +70 °C
• Saugos standartai: IEC/EN/UL 60601-1 (2xMOPP), IEC/EN/UL 62368-1
• Izoliacijos įtampa (įėjimas į išėjimą): 4000 VAC
• Aušinimas: laisvos oro konvekcijos
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• MTBF: >1,000,000 valandų (MIL-HDBK-217F)
• Išėjimų skaičius: 1
• Medicininės klasės: Taip (2xMOPP)

Galutinė pastaba

Kai jūsų projektui reikia sertifikuoto, mažos nuotėkio srovės maitinimo šaltinio be uždaros konstrukcijos masės, RPS-30-12 užtikrina medicininės klasės našumą minimaliame plote.
