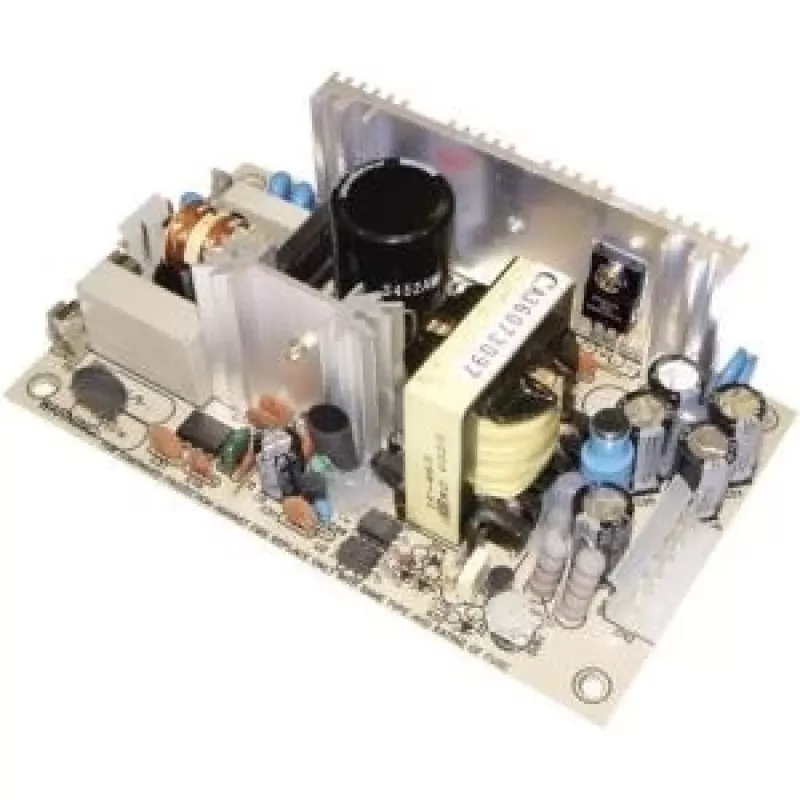

MEAN WELL PT-65A 65W trijų išėjimų atviro rėmo maitinimo šaltinis

Pramoninėms ir įterptinėms sistemoms dažnai reikia kompaktiško, patikimo maitinimo šaltinio, kuris tiektų kelias nuolatinės srovės įtampas nepadidindamas dydžio ar triukšmo. MEAN WELL PT-65A atliepia šį poreikį – tai 65 vatų atviro rėmo perjungiamasis maitinimo šaltinis, siūlantis +5V, +12V ir -12V išėjimus iš universalaus kintamosios srovės įėjimo. Jo laisvos oro konvekcijos aušinimas pašalina ventiliatoriaus triukšmą ir judančias dalis, todėl jis idealiai tinka pardavimo vietos terminalams, mažoms mašinoms ir ryšių įrangai.

Kam skirtas

Šis maitinimo šaltinis sukurtas sistemų integratoriams, OEM gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo kelių išėjimų maitinimo bloko erdvės atžvilgiu ribotose aplinkose. Jis tinka tokioms programoms kaip pramoninės valdymo plokštės, bandymo prietaisai ir senesni kompiuterių išoriniai įrenginiai, kurie vis dar naudoja neigiamos įtampos linijas.

Pagrindinės savybės

• Trijų išėjimų: +5V (8A), +12V (3A), -12V (0,5A) mišrioms loginėms ir analoginėms grandinėms
• Platus įėjimo diapazonas 85–264VAC arba 120–370VDC, tinkamas visame pasaulyje be jungiklių
• Atviro rėmo dizainas su laisvos oro konvekcijos aušinimu – tylus ir nereikalaujantis priežiūros
• Visapusiška apsauga: perkrova, viršįtampis CH1 kanale ir trumpasis jungimas su automatiniu atkūrimu
• Atitinka UL60950-1 ir TUV EN60950-1 saugos standartus, EN55022 Class B EMC
• Kompaktiškas ir žemo profilio, lengvai integruojamas į ankštus korpusus

Specifikacijos

• Bendra išėjimo galia: 65W
• 1 išėjimas: +5V DC, 0–8A
• 2 išėjimas: +12V DC, 0–3A
• 3 išėjimas: -12V DC, 0–0,5A
• Pulsacija ir triukšmas: 120mVp-p maks.
• Naudingumas: 78%
• Darbinė temperatūra: -10 iki +60°C
• Apsaugos: perkrova 105–150%, viršįtampis 5,75–6,75V CH1 kanale, trumpojo jungimo hiccup režimas
• Sauga: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Patarimai

Montuokite PT-65A palikdami bent 10 mm tarpą aplink ventiliacijos angas, kad užtikrintumėte tinkamą konvekcinį aušinimą. Jei įrenginys turi didelę įjungimo srovę, apsvarstykite išorinį NTC termistorių. Visada patikrinkite, ar bendra apkrova neviršija 65W, ir sumažinkite išėjimo galią 2,5% už kiekvieną laipsnį virš 50°C aplinkos temperatūros.
