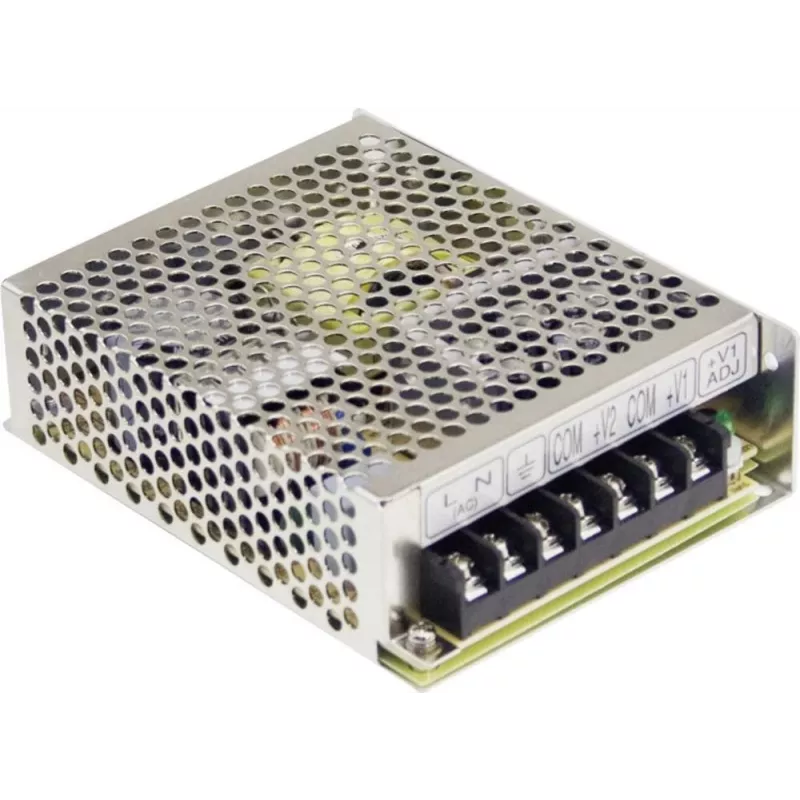

Maitinimo blokas mean well RS-75-12, 72 W, 12 V, kintamoji srovė 88–264 V, pasyvus aušinimas, metalinis

Mean Well RS-75-12 yra 72 W perjungimo režimo maitinimo šaltinis, skirtas serveriams, pramoninei įrangai ir įterptinėms sistemoms, kurioms reikalingas kompaktiškas, patikimas, mažo triukšmo 12 V nuolatinės srovės šaltinis. Įrenginys priima universalų kintamosios srovės įėjimą 88–264 V, esant 47–63 Hz, naudoja pasyvų aušinimą per metalinį korpusą ir turi įmontuotas apsaugas nuo trumpojo jungimo, perkrovos ir viršįtampio. Kompaktiški matmenys (97 × 129 × 38 mm), LED maitinimo įjungimo indikatorius ir mažas energijos suvartojimas be apkrovos daro šį maitinimo šaltinį tinkamą montuoti į stelažus arba ribotos erdvės programoms, kur reikalinga stabili nuolatinės srovės galia ir didelis efektyvumas.

Privalumai

RS-75-12 sujungia viso diapazono kintamosios srovės įėjimą su dideliu efektyvumu ir mažu energijos suvartojimu budėjimo režime, tiekia 12 V nuolatinę srovę su minimaliu girdimu triukšmu dėl konvekcinio aušinimo. Jame yra apsaugos funkcijos nuo trumpojo jungimo, perkrovos ir viršįtampio, saugančios prijungtą įrangą. Metalinis korpusas ir komponentai, kvalifikuoti pilnos apkrovos įkaitinimo testais bei ilgaamžiai elektrolitiniai kondensatoriai, pagerina patikimumą ir terminį stabilumą iki 70 °C darbinės temperatūros. Įrenginys taip pat atlaiko įtampos šuolių įėjimo sąlygas ir vibracijos testus, užtikrindamas patikimą pramoninį naudojimą.

Tinka

• Serverio maitinimo magistralėms ir valdymo moduliams
• Pramoninės automatikos valdikliams ir PLC
• Įterptinėms sistemoms ir stelažų elektronikai
• Telekomunikacijų įrangai ir tinklo įrenginiams
• Testavimo stendams ir laboratoriniams prietaisams

Pagrindinės specifikacijos

• Išėjimo įtampa: 12 V nuolatinė srovė
• Nominali išėjimo galia: 72 W
• Kintamosios srovės įėjimo diapazonas: 88–264 V, 47–63 Hz
• Aušinimo būdas: pasyvus aušinimas laisva oro konvekcija
• Korpusas: metalinis korpusas
• Matmenys (P × I × A): 97 × 129 × 38 mm
• Paleidimo / kilimo laikas: 1200 ms
• Energijos suvartojimas be apkrovos: < 0,5 W
• Darbinė temperatūra: iki 70 °C
• Apsaugos funkcijos: apsauga nuo trumpojo jungimo, perkrovos, viršįtampio
• Indikatoriai: LED maitinimo įjungimas
• Patvarumo testai: 300 VAC įtampos šuolio atlaikymas (5 s), 5G vibracijos testas

Kaip naudoti

Įrenkite RS-75-12 vietoje su pakankama ventiliacija konvekciniam aušinimui ir pritvirtinkite pagal jūsų stelažo ar korpuso montavimo rekomendacijas. Prijunkite kintamosios srovės maitinimą nurodytame 88–264 V diapazone ir prieš įjungdami prijungtus įrenginius patikrinkite poliškumą bei nuolatinės srovės išėjimų laidus. Stebėkite LED indikatorių, kad patvirtintumėte maitinimo įjungimą, ir stebėkite apkrovą, kad ji neviršytų nominalios 72 W galios. Įsitikinkite, kad laidai ir jungtys yra pritaikyti išėjimo srovei, o sistemos įžeminimas atitinka saugos reikalavimus.

Rekomendacijos

Ilgalaikiam patikimumui užtikrinti naudokite maitinimo šaltinį nurodytame temperatūros diapazone ir neužblokuokite oro srauto aplink metalinį korpusą. Naudokite tinkamus saugiklius kintamosios srovės įėjime ir įdiekite papildomą srovės grandinės apsaugą, jei prijungta įranga reikalauja griežtesnio gedimų izoliavimo. Sudėtingose pramoninėse aplinkose rekomenduojama periodiškai vizualiai tikrinti elektrolitinius kondensatorius ir gnybtų jungtis.
