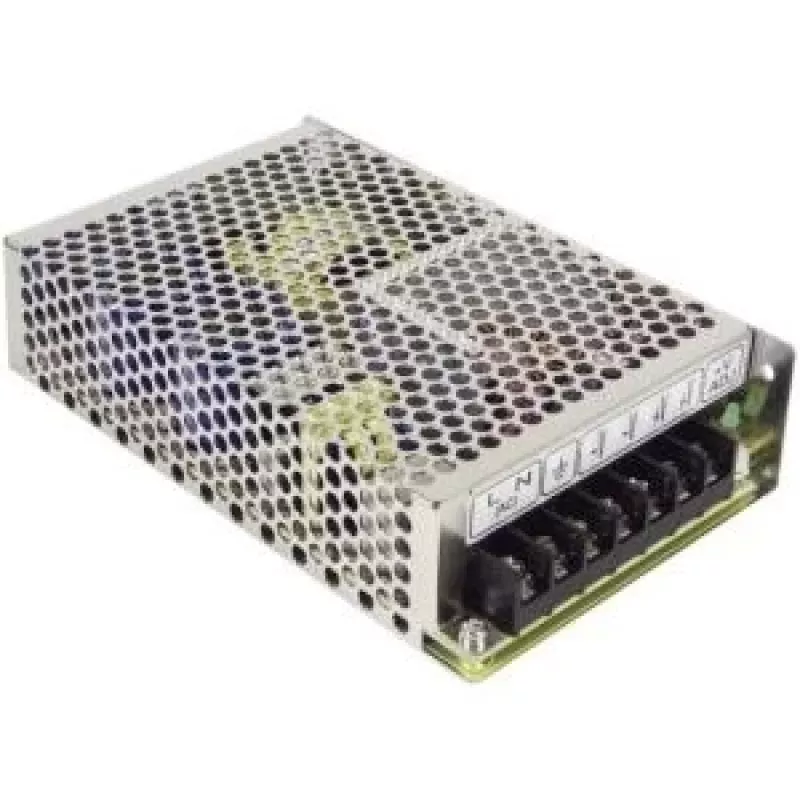

Maitinimo blokas Mean Well RS-100-24, 108 W, AC 115–230 V, metalinis, 97×159×38 mm

Mean Well RS-100-24 yra 108 W perjungiamojo režimo maitinimo blokas su universaliąja kintamosios srovės įvestimi 115–230 V ir dažniu 47–63 Hz, tiekiantis stabilų 24 V nuolatinės srovės išėjimą pramoninėms ir įterptinėms reikmėms. Įrenginys turi kompaktišką metalinį korpusą, kurio matmenys 97×159×38 mm, 1% įtampos toleranciją ir 20 ms kilimo laiką. Sukurtas nepertraukiamam darbui, jis pasižymi dideliu patikimumu, MTBF – 260 800 valandų, bei įmontuotomis apsaugomis, užtikrinančiomis saugų naudojimą valdymo, automatikos ir prietaisų sistemose.

Privalumai

Metalinis korpusas suteikia mechaninį tvirtumą ir geresnį šilumos išsklaidymą, o aušinimas vyksta laisva oro konvekcija, todėl nereikia priverstinės ventiliacijos. Įmontuotos apsaugos apima apsaugą nuo trumpojo jungimo, perkrovos ir viršįtampio, kad būtų apsaugota prijungta įranga. Maitinimo blokas atlaiko viršįtampio įvykius iki 300 VAC 5 sekundes ir išlaiko 5G vibracijos bei pilnos apkrovos įkaitinimo testus ilgalaikiam patikimumui užtikrinti. LED maitinimo indikatorius ir didelis keitimo efektyvumas supaprastina montavimą ir veikimą.

Tinka

• Pramoniniams valdymo skydams ir PLC maitinimui
• Automatikos įrangai ir procesų valdikliams
• Prietaisų ir matavimo sistemoms
• Įterptinėms sistemoms, ryšio įrenginiams ir vaizdo stebėjimo sistemų maitinimui

Pagrindinės specifikacijos

• Išėjimo galia: 108 W
• Išėjimo įtampos tolerancija: ±1%
• Įėjimo įtampos diapazonas: 115–230 V AC, 47–63 Hz
• Paleidimo / kilimo laikas: 20 ms
• Aušinimo būdas: laisva oro konvekcija
• Korpusas: metalinis, matmenys 97×159×38 mm
• Atsparumas viršįtampiams: atlaiko 300 VAC 5 sekundes
• Darbinės temperatūros diapazonas: iki 70 °C aplinkos
• MTBF: 260 800 valandų
• Indikatorius: LED, rodantis maitinimo įjungimą
• Apsaugos: nuo trumpojo jungimo, perkrovos, viršįtampio
• Patikimumo ypatybės: pilnos apkrovos įkaitinimo testas, atsparumas vibracijai

Kaip naudoti

Sumontuokite maitinimo bloką ant stabilaus paviršiaus arba DIN bėgelio pagal montavimo instrukcijas, užtikrindami pakankamą ventiliaciją aplink metalinį korpusą konvekciniam aušinimui. Prijunkite kintamosios srovės įvestį prie tinkamai įvertinto tinklo maitinimo šaltinio, esančio 115–230 V AC diapazone, ir prijungdami nuolatinės srovės išėjimą prie apkrovos, laikykitės teisingo poliariškumo. Patikrinkite LED indikatorių, kad įsitikintumėte, jog maitinimas įjungtas, ir prieš prijungdami jautrius įrenginius išmatuokite išėjimo įtampą multimetru. Laikykitės saugos standartų, susijusių su laidų prijungimu ir įžeminimu, kad išvengtumėte elektros pavojų.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, palaikykite aplinkos temperatūrą žemiau maksimalios vardinės vertės, venkite ventiliacijos kelių blokavimo ir apribokite pernelyg didelės vibracijos poveikį, nepaisant įrenginio atsparumo vibracijai. Naudokite tinkamo dydžio kabelius ir saugiklius įvesties ir išėjimo grandinėse bei prieš prijungdami svarbią įrangą atlikite pradinį testavimą esant apkrovai, kad patvirtintumėte stabilų 24 V išėjimą.
