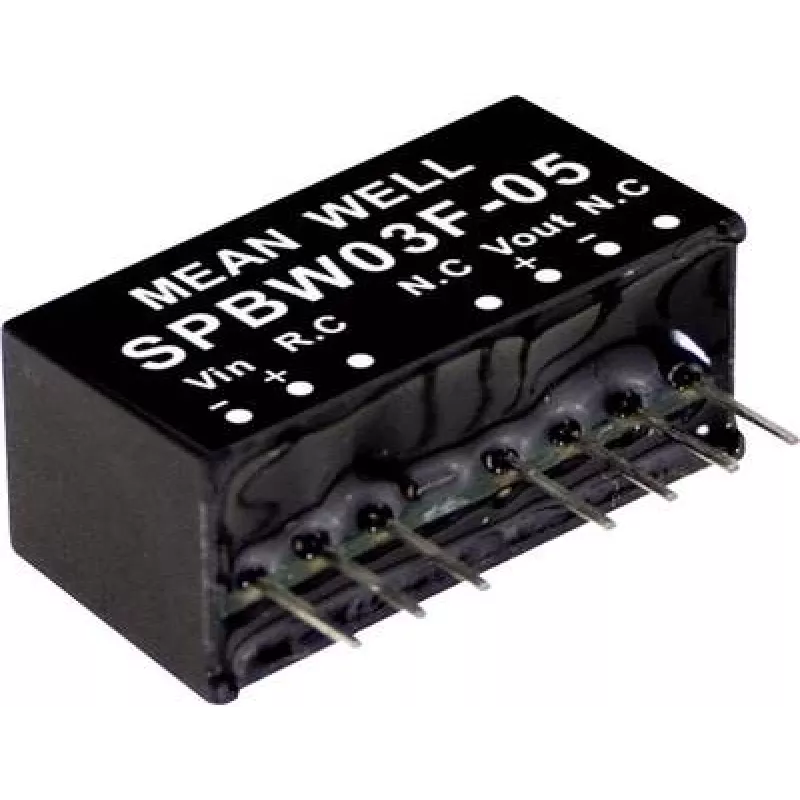

maitinimo adapteris MEAN WELL SPBW03F-05 — 3 W, 5 V, 0.6 A

MEAN WELL SPBW03F-05 yra kompaktiškas nuolatinės srovės keitiklis, skirtas montuoti ant spausdintinės plokštės, tiekiantis stabilizuotą 5 V įtampą iki 0,6 A srovei iš plataus 9–36 V nuolatinės srovės įvesties diapazono. Įtaisytas SIP kiauryminio montavimo korpuse, šis 3 W maitinimo adapteris užtikrina stabilų žemos įtampos tiekimą mažos galios elektronikai ir įterptinėms sistemoms, atitikdamas RoHS aplinkosaugos standartus.

Privalumai

Mažas keitiklio plotas ir SIP kiauryminio montavimo forma supaprastina integravimą į spausdintines plokštes ir ankštus korpusus. Platus įvesties diapazonas leidžia veikti iš įvairių maitinimo šaltinių, o stabilizuota 5 V išvestis palaiko pastovią įtampą jautriems jutikliams ir nedideliems valdikliams. Maži galios nuostoliai ir 3 W galia daro įrenginį tinkamu pagalbiniams moduliams ir baterijomis maitinamoms sistemoms, kuriose svarbus efektyvumas ir minimali šiluminė apkrova.

Tinka

• Maitinti jutiklius ir jutiklių mazgus įterptinėse programose
• Tiekti maitinimą mažoms mikrovaldiklių plokštėms ir loginiams moduliams
• Pagalbinis maitinimas ryšio ar stebėjimo moduliams
• Pramoninės ar automobilių sistemos, veikiančios iš 9–36 V nuolatinės srovės linijų
• Ant PCB montuojami sprendimai, kuriems reikalingas kompaktiškas SIP kiauryminio montavimo stabilizatorius

Pagrindinės specifikacijos

• Išėjimo įtampa: 5 V DC
• Maksimali išėjimo srovė: 0,6 A
• Išėjimo galia: 3 W
• Įėjimo įtampos diapazonas: 9–36 V DC
• Konversijos tipas: izoliuotas DC-DC keitiklis, skirtas montuoti ant PCB
• Korpusas: SIP kiauryminis
• Atitiktis: RoHS

Kaip naudoti

Įstatykite SIP kiauryminio montavimo keitiklį ant PCB į numatytą vietą, užtikrindami teisingą orientaciją ir patikimus litavimo sujungimus. Prijunkite įvesties gnybtus prie nuolatinės srovės šaltinio, esančio 9–36 V diapazone, ir nukreipkite stabilizuotą 5 V išvestį į tikslinę grandinę, laikydamiesi teisingo poliškumo. Palikite pakankamai vietos šilumos išsklaidymui ir laikykitės standartinių PCB įžeminimo bei atsiejimo praktikų, kad sumažintumėte triukšmą. Prieš galutinį įdiegimą patikrinkite išėjimo įtampą esant numatomoms apkrovos sąlygoms.

Rekomendacijos

Siekiant patikimo veikimo, venkite keitiklio veikimo esant įėjimo įtampai, nepatenkančiai į nurodytą 9–36 V diapazoną, ir užtikrinkite, kad išėjimo apkrova neviršytų 0,6 A. Užtikrinkite pakankamą vario plotą arba šilumines perėjas šalia korpuso, kad šiluma būtų paskirstyta nuolatinės apkrovos atveju. Naudokite įvesties ir išvesties atsiejimo kondensatorius arti kontaktų, kad pagerintumėte pereinamąjį atsaką ir sumažintumėte triukšmą jautriose grandinėse.
