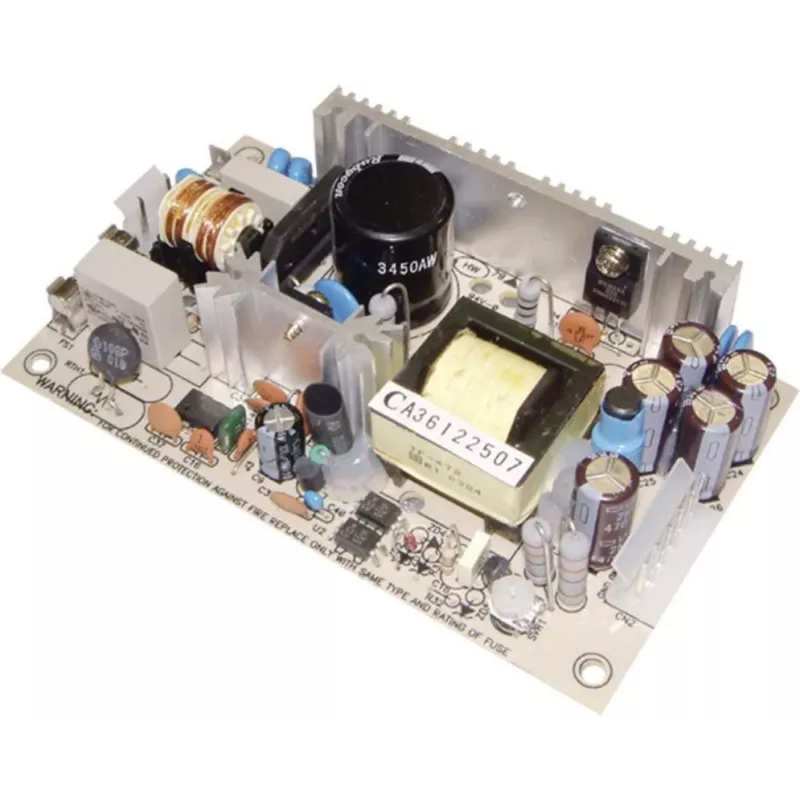

MEAN WELL PT-45B 45W trigubos išvesties AC/DC perjungiamasis maitinimo šaltinis, 5V/12V/-12V, atviras korpusas

Daugeliui pramoninių ir įterptinių sistemų reikalingas kompaktiškas, patikimas maitinimo šaltinis, kuris iš vienos AC įvesties tiekia kelias nuolatinės srovės įtampas. MEAN WELL PT-45B išsprendžia šią problemą, teikdamas tris stabilizuotas išvestis – 5V, 12V ir -12V – 45W atviro korpuso konstrukcijoje, idealiai tinkančioje maitinti mišrios įtampos grandines automatizavimo, instrumentų ir valdymo įrangoje.

Kam skirtas

Šis maitinimo šaltinis skirtas inžinieriams, sistemų integratoriams ir OEM gamintojams, kuriems reikia patikimo trigubos išvesties AC/DC keitiklio įterptinėms programoms, bandymų stendams ar pramoninio valdymo skydams. Jis tinka projektams, kur erdvė ribota ir reikalingos kelios įtampos linijos, pavyzdžiui, vienu metu maitinti loginius grandynus, jutiklius ir analoginius etapus.

Pagrindinės savybės

• Triguba išvestis: +5V (iki 5A), +12V (iki 2A) ir -12V (iki 0,5A) universaliems maitinimo poreikiams.
• Platus įvesties diapazonas: priima 85–264VAC arba 120–370VDC, todėl suderinamas su pasaulinėmis tinklo įtampomis.
• Aukštas efektyvumas: tipinis 78% efektyvumas mažina šilumos generavimą ir energijos nuostolius.
• Visapusiška apsauga: įmontuota perkrovos apsauga („hiccup“ režimas, automatinis atkūrimas) ir viršįtampio apsauga 5V linijoje užtikrina saugų veikimą.
• Atviro korpuso PCB konstrukcija: lengva integruoti į korpusus ar sistemas su individualiu tvirtinimu.
• Saugos ir EMC atitiktis: atitinka UL60950-1, TUV EN60950-1 ir EN55022 Class B, užtikrinant patikimą, mažo triukšmo veikimą.

Specifikacijos

• Nominali galia: 45W
• 1 išvestis: +5V DC, 0,5–5A
• 2 išvestis: +12V DC, 0,1–2A
• 3 išvestis: -12V DC, 0,1–0,5A
• Įvesties įtampa: 85–264VAC / 120–370VDC
• Pulsacija ir triukšmas: 80mVp-p (5V), 120mVp-p (±12V)
• Įtampos reguliavimo diapazonas (CH1): +4,75 iki +5,5V
• Darbinė temperatūra: -10 iki +60°C
• Tvirtinimas: atviras korpusas / PCB tipas
• Saugos standartai: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Patarimai

Integruodami PT-45B užtikrinkite pakankamą oro srautą aplink įrenginį, kad jis veiktų nurodytame temperatūrų diapazone. Jei reikalinga konkreti 5V išvestis, naudokite įmontuotą reguliavimo potenciometrą įtampai tiksliai nustatyti. Visada patikrinkite, ar bendra apkrova visose trijose išvestyse neviršija 45W, kad išvengtumėte perkrovos apsaugos suveikimo.
