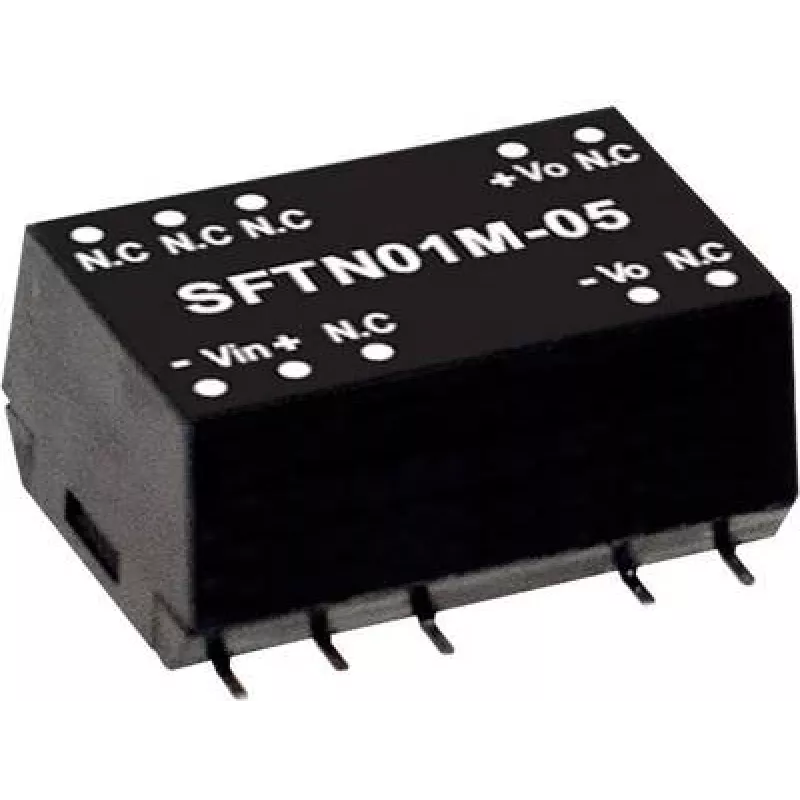

Maitinimo adapteris MEAN WELL SFTN01N-05 1W 5V Įvestis 21.6-26.4V

MEAN WELL SFTN01N-05 yra kompaktiškas PCB montuojamas DC-DC keitiklis, skirtas mažos galios įrenginiams. Jis tiekia vieną 5 V DC išėjimą esant 0,2 A (1 W) iš įvesties diapazono 21,6–26,4 V DC. Modulis yra SMD korpuse su žemu profiliu (gylis 15,2 mm) ir atitinka RoHS reikalavimus, todėl tinka erdvės požiūriu ribotai, reikalavimus atitinkančiai elektroninei įrangai.

Privalumai

SFTN01N-05 pasižymi mažu plotu ir žemu profiliu, kad būtų lengva integruoti į tankiai apgyvendintas PCB, stabiliu 5 V išėjimu mažos elektronikos maitinimui ir įmontuota apsauga su 1 sekundės trumpojo jungimo apsaugos funkcija. Jo SMD korpusas supaprastina automatinį montavimą, o RoHS atitiktis palaiko aplinkosaugos reikalavimus atitinkančius projektus.

Tinka

• Mažiems elektroniniams moduliams ir jutikliams maitinti
• Įterptinėms sistemoms su ribota plokštės vieta
• Pramoniniams ar komerciniams įrenginiams, kuriems reikia reguliuojamos 5 V įtampos esant mažai srovei
• Automatiniam PCB surinkimui, kai pirmenybė teikiama SMD komponentams

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis (MPN): SFTN01N-05
• Įvesties įtampa: 21,6–26,4 V DC
• Išėjimo įtampa / srovė: 5 V DC, 0,2 A (1 W)
• Apsauga: 1 sekundės trumpojo jungimo apsauga
• Korpusas: SMD, PCB montavimas
• Gylis: 15,2 mm
• Atitiktis: RoHS
• EAN: 4021087041645

Kaip naudoti

Įdėkite ir prilituokite SFTN01N-05 ant PCB pagal gamintojo rekomenduojamą išdėstymą. Prijunkite įvesties maitinimą, kurio įtampa yra 21,6–26,4 V DC, prie keitiklio įvesties gnybtų ir prieš prijungdami apkrovos įrenginius patikrinkite, ar išėjimas yra 5 V DC. Laidų prijungimo metu laikykitės poliškumo ir įžeminimo taisyklių. Jei įvyksta trumpasis jungimas, keitiklis užtikrina maždaug 1 sekundės trumpojo jungimo apsaugą; pašalinkite gedimą ir, jei reikia, išjunkite ir vėl įjunkite maitinimą.

Rekomendacijos

Naudokite šį keitiklį ant PCB su pakankamu vario plotu šilumos išsklaidymui ir neviršykite vardinės 0,2 A išėjimo srovės. Užtikrinkite, kad įvesties maitinimas būtų stabilus ir filtruotas; laikykitės MEAN WELL išdėstymo ir litavimo nurodymų, kad užtikrintumėte patikimą ilgalaikį veikimą.
